Usuwanie zablokowanego papieru

Jeśli wewnątrz urządzenia pojawi się zablokowanie papieru, na ekranie dotykowym pojawi się ekran pokazany poniżej. Ekran ten należy wykorzystywać do lokalizowania miejsc występowania i usuwania zacięć papieru.
Wewnątrz obudowy znajdują się obszary, w których wytwarzane jest wysokie napięcie. Podczas usuwania zablokowanego papieru lub wykonywania wewnętrznych przeglądów urządzenia nie należy dopuścić, aby naszyjniki, bransoletki lub inne metalowe przedmioty dotknęły wnętrza urządzenia, ponieważ może to spowodować poparzenia lub porażenie prądem.
Podczas usuwania zablokowanych oryginałów lub papieru do kopiowania należy uważać, aby nie skaleczyć dłoni o ich krawędzie.
Przy usuwaniu papieru zablokowanego wewnątrz urządzenia należy uważać, aby nie rozciąć dłoni lub nie zranić się o wewnętrzne elementy. Jeśli nie można usunąć zablokowanego papieru, należy skontaktować się autoryzowanym sprzedawcą firmy Canon.
Przy usuwaniu papieru zablokowanego wewnątrz urządzenia należy uważać, aby toner znajdujący się na zablokowanym papierze nie zetknął się z rękami i częściami odzieży powodując ich zabrudzenie. W przypadku zabrudzenia należy natychmiast umyć je w zimnej wodzie. Zmywanie tonera ciepłą wodą może go utrwalić i sprawić, iż niemożliwe stanie się jego usunięcie.
Papier zablokowany wewnątrz urządzenia należy wyjmować ostrożnie, tak aby znajdujący się na nim toner nie przedostał się do oczu lub ust. Jeśli toner dostanie się do oczu lub ust, należy natychmiast przemyć je zimną wodą i skonsultować się z lekarzem.
Zespół utrwalający toner oraz znajdujące się wokół niego części silnie się nagrzewają. Podczas wyjmowania zablokowanego papieru lub podczas kontroli wnętrza urządzenia nie należy dotykać zespołu utrwalającego i innych części wokół niego, ponieważ może to doprowadzić do oparzenia lub porażenia prądem elektrycznym.
Po usunięciu zaciętego papieru, należy natychmiast odsunąć ręce i trzymać je z dala od urządzenia. Nawet jeżeli urządzenie nie jest używane, ręce, włosy lub części garderoby mogą zostać przytrzaśnięte rolkami podającymi, co może spowodować obrażenia ciała lub uszkodzenie, jeżeli urządzenie nagle rozpocznie drukowanie.
WAŻNE
Po usunięciu zacięć papieru we wszystkich miejscach ich występowania, pamiętaj o przywróceniu pierwotnych położeń wszelkich dźwigni i pokryw. Po usunięciu wszystkich zacięć papieru, drukowanie rozpocznie się automatycznie.
UWAGA
Po usunięciu wszystkich zacięć papieru, urządzenie automatycznie ponownie przelicza liczbę kopii lub wydruków, które należy wykonać. Nie trzeba ponownie wprowadzać liczby kopii lub wydruków, nawet wtedy, gdy drukuje się wiele kompletów.

Lokalizowanie zablokowanych arkuszy papieru

Kiedy zablokowany jest papier w urządzeniu, wyświetlona jest informacja gdzie należy go szukać. Prawdopodobne miejsca zablokowania się papieru są wskazane kropkami na ilustracji urządzenia. Sprawdź wszystkie miejsca blokowania się papieru wyświetlane na ekranie dotykowym i spójrz na adekwatne strony instrukcji jak usunąć zablokowany papier.
WAŻNE
Nie wyłączaj urządzenia przed usunięciem zablokowanego papieru. Jeśli urządzenie jest wyłączone z zablokowanym papierem pozostawionym w środku, zablokowany papier może nie zostać odnaleziony przez urządzenie po jego ponownym włączeniu.
UWAGA
Zablokowany papier może nie zostać znaleziony we wskazanych miejscach. W takim przypadku, sprawdź inne miejsca i zamknij wszystkie pokrywy.
Urządzenie z dołączonym, opcjonalnym Wewnętrznym modułem wykańczania-B1 i Dodatkową tacą wewnętrznego modułu wykańczania-B1:
Urządzenie z dołączoną opcjonalną Wewnętrzną tacą dwukierunkową-G1:
Nr
Miejsce zablokowania
Strony
1
Moduł wykańczania
Wewnętrzny moduł wykańczania-B1 (opcjonalny)
2
Podajnik
Podajnik
3
Zespół wyprowadzający papier
Zespół wyprowadzający papier
4
Zespół Utrwalający (Górna strona)
Zespół utrwalający
5
Zespół Utrwalający (Dolna strona)
Strona wewnętrzna prawej pokrywy
Podajnik boczny
Zespół utrwalający
Strona wewnętrzna prawej pokrywy
Podajnik boczny
6
Szuflada na papier 1
Szuflady na papier 1 i 2
7
Szuflada na papier 2
8
Szuflada na papier 3
Szuflady na papier nr 3 i 4
9
Szuflada na papier 4

Zespół utrwalający

Jeżeli zacięcie papieru wystąpiło w zespole utrwalającym, należy je usunąć tak, jak opisano poniżej.
Zespół utrwalający toner oraz znajdujące się wokół niego części silnie się nagrzewają. W trakcie usuwania zablokowanego papieru, nie należy dotykać niczego, z wyjątkiem tego papieru oraz górnej pokrywy.
1

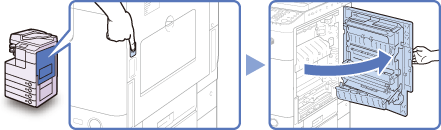

Wciśnij przycisk znajdujący się na prawej pokrywie głównego zespołu i otwórz tę pokrywę.
2
Wyjmij wszystkie zablokowane arkusze papieru, wystające z dolnej części zespołu utrwalającego.
3
Chwytając za uchwyt opuść do dołu górną pokrywę zespołu utrwalającego i wyjmij wszystkie zablokowane arkusze papieru.
Zespół utrwalający toner oraz znajdujące się wokół niego części silnie się nagrzewają. W trakcie usuwania zablokowanego papieru, nie należy dotykać niczego, z wyjątkiem tego papieru oraz górnej pokrywy.
4
Chwyć dłonią prawą pokrywę głównego zespołu w miejscu, gdzie znajduje się symbol dłoni (), a następnie ostrożnie zamknij pokrywę, aż będzie słychać kliknięcie, kiedy znajdzie się ona na swoim miejscu.
Zamykając pokrywę należy uważać, aby nie przyciąć nią palców, gdyż może to spowodować ich obrażenia.
WAŻNE
Po usunięciu zacięć papieru we wszystkich miejscach ich występowania, pamiętaj o przywróceniu pierwotnych położeń wszelkich dźwigni i pokryw. Po usunięciu wszystkich zacięć papieru, drukowanie rozpocznie się automatycznie.

Strona wewnętrzna prawej pokrywy

Jeżeli zacięcie papieru wystąpiło w prawej pokrywie, należy je usunąć tak, jak opisano poniżej.
UWAGA
Moduł dwustronny-B1 jest opcjonalny dla urządzenia imageRUNNER 2525/2520.
1
Wciśnij przycisk znajdujący się na prawej pokrywie głównego zespołu i otwórz tę pokrywę.
2
Wyjmij wszystkie zablokowane arkusze papieru.
3
Wyjmij wszystkie zablokowane arkusze papieru.
4
Chwyć dłonią prawą pokrywę głównego zespołu w miejscu, gdzie znajduje się symbol dłoni (), a następnie ostrożnie zamknij pokrywę, aż będzie słychać kliknięcie, kiedy znajdzie się ona na swoim miejscu.
Zamykając pokrywę należy uważać, aby nie przyciąć nią palców, gdyż może to spowodować ich obrażenia.
WAŻNE
Po usunięciu zacięć papieru we wszystkich miejscach ich występowania, pamiętaj o przywróceniu pierwotnych położeń wszelkich dźwigni i pokryw. Po usunięciu wszystkich zacięć papieru, drukowanie rozpocznie się automatycznie.

Podajnik boczny

Jeśli w podajniku bocznym zablokował się papier, by go usunąć postępuj według poniższej procedury.
1
Wyjmij z bocznego podajnika wszystkie niezablokowane arkusze papieru.
2
Wyjmij wszystkie zablokowane arkusze papieru.
Nie wyciągaj zablokowanych arkuszy "na siłę". Może to skutkować uszkodzeniem urządzenia. Jeśli znajdziesz trudny do usunięcia zablokowany papier, usuń go od środka. (Strona wewnętrzna prawej pokrywy)
WAŻNE
Po usunięciu zacięć papieru we wszystkich miejscach ich występowania, pamiętaj o przywróceniu pierwotnych położeń wszelkich dźwigni i pokryw. Po usunięciu wszystkich zacięć papieru, drukowanie rozpocznie się automatycznie.

Szuflady na papier 1 i 2

Jeżeli papier zablokowany jest w Szufladach na papier nr 1 i 2, usuń go tak, jak opisano poniżej.
WAŻNE
Procedura opisana w poniższym dziale zakłada, że urządzenie jest wyposażone w cztery szuflady na papier. Liczba dostępnych szuflad na papier jest różna, w zależności od konfiguracji urządzenia.
1
Wciśnij przycisk znajdujący się na prawej pokrywie głównego zespołu i otwórz tę pokrywę.
2
Wyjmij wszystkie zablokowane arkusze papieru.
3

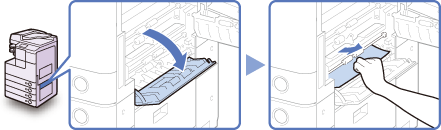

Otwórz prawą pokrywę szuflady na papier i usuń jakikolwiek zablokowany papier.
4

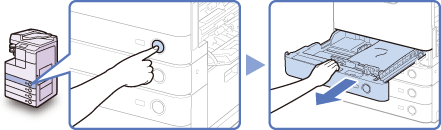

Naciśnij na przycisk znajdujący się w szufladzie na papier nr 1 i wysuń szufladę aż do jej zablokowania.
5
Wyjmij wszystkie zablokowane arkusze papieru.
6
Delikatnie wsuwaj szufladę na papier do urządzenia do momentu, aż zablokuje się ona na swoim miejscu.
Wsuwając szufladę do oryginalnego położenia należy uważać, aby nie przyciąć nią palców.
7

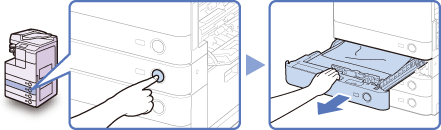

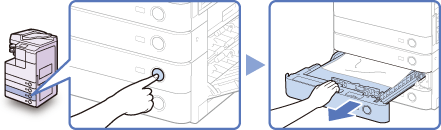

Naciśnij na przycisk znajdujący się w szufladzie na papier nr 2 i wysuń szufladę aż do jej zablokowania.
8
Wyjmij wszystkie zablokowane arkusze papieru.
9
Delikatnie wsuwaj szufladę na papier do urządzenia do momentu, aż zablokuje się ona na swoim miejscu.
Wsuwając szufladę do oryginalnego położenia należy uważać, aby nie przyciąć nią palców.
10
Zamknij prawą pokrywę szuflady na papier.
Zamykając pokrywę należy uważać, aby nie przyciąć nią palców, gdyż może to spowodować ich obrażenia.
11
Chwyć dłonią prawą pokrywę głównego zespołu w miejscu, gdzie znajduje się symbol dłoni (), a następnie ostrożnie zamknij pokrywę, aż będzie słychać kliknięcie, kiedy znajdzie się ona na swoim miejscu.
Zamykając pokrywę należy uważać, aby nie przyciąć nią palców, gdyż może to spowodować ich obrażenia.
WAŻNE
Po usunięciu zacięć papieru we wszystkich miejscach ich występowania, pamiętaj o przywróceniu pierwotnych położeń wszelkich dźwigni i pokryw. Po usunięciu wszystkich zacięć papieru, drukowanie rozpocznie się automatycznie.

Szuflady na papier nr 3 i 4

Jeżeli papier zablokowany jest w Szufladach na papier nr 3 i 4, usuń go tak, jak opisano poniżej.
WAŻNE
Procedura opisana w poniższym dziale zakłada, że urządzenie jest wyposażone w cztery szuflady na papier. Liczba dostępnych szuflad na papier jest różna, w zależności od konfiguracji urządzenia.
1
Wciśnij przycisk znajdujący się na prawej pokrywie głównego zespołu i otwórz tę pokrywę.
2

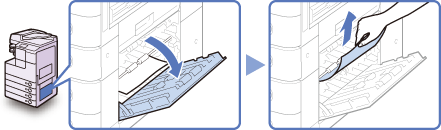

Otwórz wewnętrzną pokrywę zespołu kaset podających i usuń cały zablokowany papier.
3
Naciśnij na przycisk znajdujący się w szufladzie na papier nr 3 i 4, wysuń szufladę aż do jej zablokowania.
4
Wyjmij wszystkie zablokowane arkusze papieru.
5
Delikatnie wsuwaj szufladę na papier do urządzenia do momentu, aż zablokuje się ona na swoim miejscu.
Wsuwając szufladę do oryginalnego położenia należy uważać, aby nie przyciąć nią palców.
6
Zamknij dolną, prawą pokrywę zespołu kaset podających.
Zamykając pokrywę należy uważać, aby nie przyciąć nią palców, gdyż może to spowodować ich obrażenia.
7
Chwyć dłonią prawą pokrywę głównego zespołu w miejscu, gdzie znajduje się symbol dłoni (), a następnie ostrożnie zamknij pokrywę, aż będzie słychać kliknięcie, kiedy znajdzie się ona na swoim miejscu.
Zamykając pokrywę należy uważać, aby nie przyciąć nią palców, gdyż może to spowodować ich obrażenia.
WAŻNE
Po usunięciu zacięć papieru we wszystkich miejscach ich występowania, pamiętaj o przywróceniu pierwotnych położeń wszelkich dźwigni i pokryw. Po usunięciu wszystkich zacięć papieru, drukowanie rozpocznie się automatycznie.

Podajnik

Jeżeli zacięcie papieru wystąpiło w podajniku, należy je usunąć tak, jak opisano poniżej.
WAŻNE
Podajnik (DADF-AB1) jest wyposażeniem opcjonalnym dla urządzenia imageRUNNER 2525/2520.
1
Otwórz pokrywę podajnika.
2

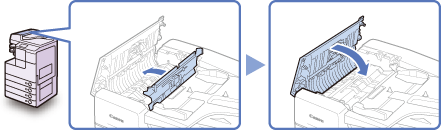

Otwórz wewnętrzną pokrywę, chwytając ją za występ znajdujący się z przodu.
3

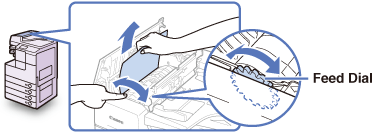

Obróć pokrętło podawania i wyjmij wszystkie zablokowane oryginały.
Nie wolno ciągnąć oryginału na siłę, ponieważ może się on podrzeć.
4
Delikatnie zamknij wewnętrzną pokrywę, a następnie pokrywę podajnika.
Zamykając pokrywy należy uważać, aby nie przyciąć nimi palców, gdyż może to spowodować obrażenia.
5

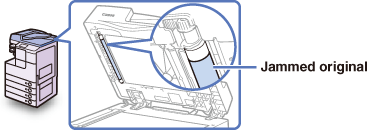

Unieś podajnik i sprawdź, czy w jego wnętrzu nie pozostały jakieś zablokowane oryginały.
Jeżeli znajdziesz w podajniku jakiekolwiek zablokowane oryginały, powtórz procedurę od punktu 1. Nie wolno ciągnąć oryginału na siłę, ponieważ może się on podrzeć.
6
Zamknij podajnik.
Zamykając podajnik należy uważać, aby nie przyciąć nim palców, gdyż może to spowodować ich obrażenia.
Zamykając podajnik należy zdawać sobie sprawę z tego, że światło emitowane ze szklanej płyty może być bardzo jasne.
WAŻNE
Po usunięciu zacięć papieru we wszystkich miejscach ich występowania, pamiętaj o przywróceniu pierwotnych położeń wszelkich dźwigni i pokryw. Po usunięciu wszystkich zacięć papieru, drukowanie rozpocznie się automatycznie.

Zespół wyprowadzający papier

Jeżeli zacięcie papieru wystąpiło w zespole wyprowadzającym papier, należy je usunąć tak, jak opisano poniżej.
1
Wyjmij wszystkie zablokowane arkusze papieru, które wystają z tacki wyprowadzającej.
WAŻNE
Nie wyciągaj zablokowanych arkuszy "na siłę". Może to skutkować uszkodzeniem urządzenia.
2
Wciśnij przycisk znajdujący się na prawej pokrywie głównego zespołu i otwórz tę pokrywę.
3
Wyjmij wszystkie zablokowane arkusze papieru.
4
Chwyć dłonią prawą pokrywę głównego zespołu w miejscu, gdzie znajduje się symbol dłoni (), a następnie ostrożnie zamknij pokrywę, aż będzie słychać kliknięcie, kiedy znajdzie się ona na swoim miejscu.
Zamykając pokrywę należy uważać, aby nie przyciąć nią palców, gdyż może to spowodować ich obrażenia.
WAŻNE
Po usunięciu zacięć papieru we wszystkich miejscach ich występowania, pamiętaj o przywróceniu pierwotnych położeń wszelkich dźwigni i pokryw. Po usunięciu wszystkich zacięć papieru, drukowanie rozpocznie się automatycznie.

Wewnętrzny moduł wykańczania-B1 (opcjonalny)

Jeżeli zacięcie papieru wystąpiło w opcjonalnym module wykańczania, należy je usunąć tak, jak opisano poniżej.
1
Wyjmij wszystkie zablokowane arkusze papieru, które wystają z tacki wyprowadzającej.
WAŻNE
Nie wyciągaj zablokowanych arkuszy "na siłę". Może to skutkować uszkodzeniem urządzenia.
2

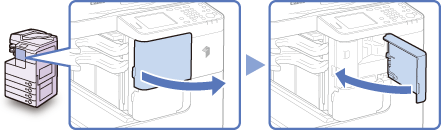

Otwórz przednią pokrywę modułu wykańczania i zamknij ją.
Zamykając pokrywę należy uważać, aby nie przyciąć nią palców, gdyż może to spowodować ich obrażenia.
3
Wciśnij przycisk znajdujący się na prawej pokrywie głównego zespołu i otwórz tę pokrywę.
4
Wysuń zespół wyprowadzający papier.
5
Wyjmij wszystkie zablokowane arkusze papieru.
Jeśli papier zaciął się głębiej w urządzeniu, przytrzymaj wewnętrzną prowadnicę i usuń zablokowany papier.
6
Przywróć dźwignię zespołu wyprowadzającego papier do pierwotnego położenia.
7
Chwyć dłonią prawą pokrywę głównego zespołu w miejscu, gdzie znajduje się symbol dłoni (), a następnie ostrożnie zamknij pokrywę, aż będzie słychać kliknięcie, kiedy znajdzie się ona na swoim miejscu.
Zamykając pokrywę należy uważać, aby nie przyciąć nią palców, gdyż może to spowodować ich obrażenia.
WAŻNE
Po usunięciu zacięć papieru we wszystkich miejscach ich występowania, pamiętaj o przywróceniu pierwotnych położeń wszelkich dźwigni i pokryw. Po usunięciu wszystkich zacięć papieru, drukowanie rozpocznie się automatycznie.
