Colocar papel no tabuleiro bypass

Quando estiver a fazer impressões em transparências, etiquetas, papel de formato não standard ou envelopes, coloque-os no tabuleiro bypass.

O papel colocado no tabuleiro bypass tem de cumprir os requisitos indicados abaixo.

NOTA
Para mais informações, consulte Papel disponível.

Formato papel	Formato standard: A4, A4R, A3 ou A5R Formato livre: 99 mm × 148 mm a 297 mm × 432 mm Envelope: N.º 10 (COM10), ISO-B5, Monarch, ISO-C5 ou DL
Gramagem do papel	64 a 128 g/m2

Formato standard

Pode selecionar formatos de papel ISO (tais como A4 e B5) ou formatos de papel norte americanos (tais como LTR e LGL), alterando o grupo de formatos de papel quando especificar o formato do papel.

Formato livre

Pode colocar papel de formato não standard que vai de 99 mm × 148 mm a 297 mm × 432 mm.

Envelope

Pode colocar os seguintes envelopes no tabuleiro bypass:

N.º 10 (COM10):104,7 mm ×241,3 mm

ISO-B5:176 mm ×250 mm

Monarch:98,4 mm ×190,5 mm

ISO-C5:162 mm ×229 mm

DL:110 mm ×220 mm

IMPORTANTE
Para puxar papel do tabuleiro bypass utilizando o modo APS/ADS, é preciso que o tabuleiro bypass esteja ativado para cada função.(Seleção automática do papel/Mudança automática de gaveta) Primeiro é preciso endireitar o papel enrolado ou encaracolado para que seja puxado corretamente do tabuleiro bypass (encaracolamento permitido: menos de 10 mm para papel normal e menos de 5 mm para papel grosso). O tabuleiro bypass pode não aceitar papel com humidade. Não coloque uma mistura de formatos e tipos de papel diferentes. Assegure-se de que a programação de tipo de papel está correta.Uma programação de tipo de papel incorreta pode afetar a qualidade da imagem, danificar a unidade de fixação e provocar encravamentos de papel. Se se tratar de folhas de etiquetas, coloque uma folha de cada vez e vá retirando as folhas à medida que aparecerem no tabuleiro de saída. Se colocar várias folhas de etiquetas ao mesmo tempo, o papel pode encravar. Se colocar várias folhas de papel grosso no tabuleiro bypass, o papel pode encravar.Nesse caso, coloque apenas uma folha de papel grosso de cada vez. Quando imprimir em envelopes, esvazie o tabuleiro de saída logo que haja um máximo de 10 envelopes acumulados. Os envelopes podem ficar vincados durante a impressão.

IMPORTANTE

Para puxar papel do tabuleiro bypass utilizando o modo APS/ADS, é preciso que o tabuleiro bypass esteja ativado para cada função.(Seleção automática do papel/Mudança automática de gaveta)

Primeiro é preciso endireitar o papel enrolado ou encaracolado para que seja puxado corretamente do tabuleiro bypass (encaracolamento permitido: menos de 10 mm para papel normal e menos de 5 mm para papel grosso).

O tabuleiro bypass pode não aceitar papel com humidade.

Não coloque uma mistura de formatos e tipos de papel diferentes.

Assegure-se de que a programação de tipo de papel está correta.Uma programação de tipo de papel incorreta pode afetar a qualidade da imagem, danificar a unidade de fixação e provocar encravamentos de papel.

Se se tratar de folhas de etiquetas, coloque uma folha de cada vez e vá retirando as folhas à medida que aparecerem no tabuleiro de saída. Se colocar várias folhas de etiquetas ao mesmo tempo, o papel pode encravar.

Se colocar várias folhas de papel grosso no tabuleiro bypass, o papel pode encravar.Nesse caso, coloque apenas uma folha de papel grosso de cada vez.

Quando imprimir em envelopes, esvazie o tabuleiro de saída logo que haja um máximo de 10 envelopes acumulados.

Os envelopes podem ficar vincados durante a impressão.

NOTA
Para obter impressões de alta qualidade, utilize papel recomendado pela Canon.

Abra o tabuleiro bypass.

Se o formato/tipo de papel que vai colocar no tabuleiro bypass for diferente do formato/tipo de papel pré-programado para o tabuleiro bypass, desative as pré-programações de formato/tipo de papel.(Papel standard para o tabuleiro bypass)

Quando colocar papel de grande formato, puxe o tabuleiro auxiliar para fora e estique a respetiva extensão.

Ajuste as guias deslizantes de acordo com o formato do papel.

Coloque o papel no tabuleiro bypass.

Quando colocar o papel no tabuleiro bypass, vire a face que pretende imprimir para baixo.

Assegure-se de que a altura da pilha de papel não excede a marca de limite de carga (

Alise o papel encaracolado antes de o utilizar.O papel encaracolado pode encravar.

Se não conseguir alisar o papel encaracolado, experimente enrolar a parte da frente do papel para cima.

Para imprimir no verso de papel pré-impresso, coloque o papel pré-impresso com a face impressa virada para cima no tabuleiro bypass.

IMPORTANTE:

Quando colocar papel no tabuleiro bypass, alinhe a pilha de papel corretamente entre as guias deslizantes.

Quando colocar papel grosso ou envelopes, enrole as extremidades que entram primeiro na máquina para cima cerca de 3 mm. Ao enrolar as extremidades do papel ou dos envelopes que entram primeiro na máquina para cima, impede que fiquem presos nos rolos enquanto são puxados do tabuleiro bypass.

NOTA:

Siga as instruções na embalagem de papel sobre qual a face do papel em que deve imprimir.

Se o papel encravar, vire a pilha de papel e recoloque-a.

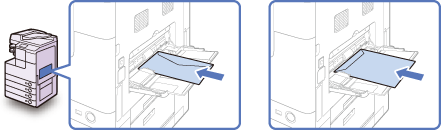

Se estiver a colocar envelopes no tabuleiro bypass:

1	Pegue em cinco envelopes, separe-os como indicado e empilhe-os. Repita este passo cinco vezes para cada conjunto de cinco envelopes.
2	Ponha os envelopes em cima de uma superfície limpa e plana e faça pressão sobre toda a área dos envelopes, na direção das setas, de forma a alisá-los. Repita este passo cinco vezes para cada conjunto de cinco envelopes. É importante esticar os envelopes na direção em que vão ser puxados.
3	Segure na extremidade superior dos envelopes para que as abas fiquem planas. NOTA: Se os envelopes ficarem com ar, alise-os com a mão antes de os colocar no tabuleiro bypass. Se estiver a utilizar envelopes com cola nas abas, a cola pode derreter-se por ação do calor e da pressão da unidade de fixação.
4	Coloque os envelopes com o lado que pretende imprimir voltado para baixo. A altura da pilha de envelopes não pode exceder a marca limite (). IMPORTANTE: Não imprima no verso dos envelopes (lado com aba). Os envelopes podem ficar vincados durante a impressão.

Especifique o formato e o tipo de papel.

NOTA:

Quando a opção Progs. standard tabuleiro bypass estiver ativada, os ecrãs onde pode especificar o formato e o tipo de papel apresentados nos seguintes passos não aparecem, mesmo se colocar papel ou envelopes.Para ver os ecrãs de programação, desative a opção Progs. standard tabuleiro bypass.(Papel standard para o tabuleiro bypass)

Se quiser selecionar um formato de papel standard:

Selecione o formato do papel → carregue em [Seguinte].

IMPORTANTE:

Assegure-se de que a programação do formato de papel está correta. Se o formato de papel colocado no tabuleiro bypass e a programação do formato de papel não corresponderem, o papel pode encravar.

NOTA:

Para selecionar um formato de papel em polegadas, carregue em [Tamanho poleg.].

Selecione o tipo de papel → carregue em [OK].

IMPORTANTE:

NOTA:

Só pode selecionar [Transparência] se especificar [A4] como formato do papel.

Para obter mais informações sobre formatos/tipos de papel, consulte Papel disponível.

Se quiser selecionar um formato de papel não standard:

1	Carregue em [Formato irregular].
2	Carregue em [X] → introduza o comprimento ao longo do eixo horizontal do papel com as teclas numéricas. O comprimento horizontal pode ir de 148 mm a 432 mm.
3	Carregue em [Y] → introduza o comprimento ao longo do eixo vertical do papel com as teclas numéricas. O comprimento vertical pode ir de 99 mm a 297 mm.
4	Carregue em [OK]. IMPORTANTE: Assegure-se de que a programação do formato de papel está correta. Se o formato de papel colocado no tabuleiro bypass e a programação do formato de papel não corresponderem, o papel pode encravar. NOTA: Se se enganar a introduzir os números, carregue em [C] (Limpar) → introduza os valores corretos. Quando introduzir números em milímetros, também pode utilizar - (teclas numéricas) e (Limpar) no painel de controlo. Para introduzir números em polegadas é preciso que a programação Entrada polegadas esteja ativada.(Introduzir valores em polegadas) Quando se introduz o comprimento em polegadas, é preciso introduzir um sublinhado (_) entre o número inteiro e a fracção. Pode guardar até duas programações de formatos que utilize com frequência.Carregue em [Guardar/Editar] → [Formato 1] ou [Formato 2] → introduza o valor para <X> e <Y> → carregue em [OK]. Para chamar o formato guardado, carregue em [Formato 1] ou [Formato 2] → carregue em [OK] e avance para o passo seguinte para especificar o tipo de papel.
5	Carregue em [Seguinte].
6	Selecione o tipo de papel → carregue em [OK]. IMPORTANTE: Assegure-se de que a programação de tipo de papel está correta.Uma programação de tipo de papel incorreta pode afetar a qualidade da imagem, danificar a unidade de fixação e provocar encravamentos de papel. NOTA: Não pode selecionar [3 furos] e [Transparência] para um formato de papel não standard. Para obter mais informações sobre formatos/tipos de papel, consulte Papel disponível.

Se quiser selecionar um tipo de envelope:

1	Carregue em [Envelope].
2	Selecione o tipo de envelope → carregue em [OK]. IMPORTANTE: Assegure-se de que a programação de tipo de envelope está correta. Se os envelopes colocados no tabuleiro bypass e a programação de tipo de envelope não corresponderem, o papel pode encravar.
3	Carregue em [OK].

Carregue em [Concluído].

A tecla selecionada para o tabuleiro bypass apresenta o formato e o tipo de papel especificados.

NOTA:

Para alterar as programações do formato e tipo de papel, retire o papel do tabuleiro bypass, volte a colocar o papel e reponha as programações a partir do passo 4.
