Retirar papel encravado

Se ocorrer um encravamento de papel dentro da máquina, um ecrã semelhante ao apresentado abaixo aparece no visor do painel digital.Utilize este ecrã para localizar imediatamente e retirar o papel encravado.
Algumas áreas no interior da máquina estão sujeitas a altas tensões. Quando retirar papel encravado ou inspecionar o interior da máquina, não deixe que colares, pulseiras ou outros objetos metálicos entrem em contacto com o interior da máquina, porque podem provocar queimaduras ou choques elétricos.
Quando retirar papel ou originais encravados, tenha cuidado para não se cortar nas respetivas extremidades.
Quando retirar papel encravado do interior da máquina, tenha cuidado para não se cortar nem se ferir nas peças da máquina. Se não conseguir retirar o papel, contacte o revendedor local autorizado da Canon.
Quando retirar papel encravado do interior da máquina, não deixe que o toner no papel encravado entre em contacto com as mãos ou a roupa, porque podem ficar sujas. Se ficarem sujas, lave-as imediatamente com água fria. Se lavar com água quente, o toner fixa-se e pode não conseguir remover as manchas.
Quando retirar papel encravado do interior da máquina, faça-o com cuidado para evitar que o toner no papel se espalhe e lhe entre nos olhos ou na boca. Se o toner lhe entrar para os olhos ou para a boca, lave-os imediatamente com água fria e consulte um médico.
A unidade de fixação e a área circundante podem aquecer durante a utilização. Ao retirar papel encravado ou quando inspecionar o interior da máquina, não toque na unidade de fixação nem na área circundante, porque pode queimar-se ou sofrer um choque elétrico.
Depois de remover todo o papel encravado, retire imediatamente as mãos da máquina. Mesmo que a máquina não esteja a funcionar, as mãos, o cabelo ou a roupa podem ficar presos nos rolos do alimentador, o que, caso a máquina comece a trabalhar de repente, pode provocar-lhe lesões ou danificar a própria máquina.
IMPORTANTE
Depois de retirar todo o papel encravado, volte a colocar todas as patilhas e tampas nas posições originais.Quando retirar todo o papel encravado, a impressão é retomada.
NOTA
Após retirar todo o papel encravado, a máquina recalcula automaticamente o número de cópias ou impressões a fazer.Não é necessário voltar a introduzir o número de cópias ou impressões, mesmo que esteja a imprimir vários conjuntos.

Localizar papel encravado

Quando o papel encrava no interior da máquina, a máquina deteta-o e mostra a sua localização.As localizações aproximadas do papel encravado estão indicadas através de pontos que aparecem na imagem da máquina.Verifique se há papel encravado em todas as localizações mostradas no visor do painel digital e consulte as páginas adequadas na tabela abaixo para saber como retirar papel encravado.
IMPORTANTE
Não desligue a máquina antes de retirar o papel encravado.Se desligar a máquina com papel encravado no seu interior, a máquina pode não detetar o papel encravado quando a voltar a ligar.
NOTA
O papel encravado pode não estar nas localizações indicadas.Nesse caso, verifique outras localizações e feche todas as tampas abertas.
A máquina com o Finalizador interno B1 e o Tabuleiro adicional do Finalizador interno B1 opcionais instalados:
A máquina com o Tabuleiro interior de 2 vias G1 opcional instalado:
N.º
Localização do encravamento
Páginas
1
Finalizador
Finalizador interno B1 (opcional)
2
Alimentador
Alimentador
3
Unidade de saída do papel
Unidade de saída do papel
4
Unidade de fixação (parte de cima)
Unidade de fixação
5
Unidade de fixação (parte de baixo)
Dentro da tampa da direita
Tabuleiro bypass
Unidade de fixação
Dentro da tampa da direita
Tabuleiro bypass
6
Gaveta para papel 1
Gavetas para papel 1 e 2
7
Gaveta para papel 2
8
Gaveta para papel 3
Gavetas para papel 3 e 4
9
Gaveta para papel 4

Unidade de fixação

Se o papel encravar na unidade de fixação, retire o papel encravado como se descreve abaixo.
A unidade de fixação e a área circundante estão sujeitas a altas temperaturas. Quando retirar papel encravado, não toque em nada nesta área, exceto no papel encravado ou na tampa superior.
1

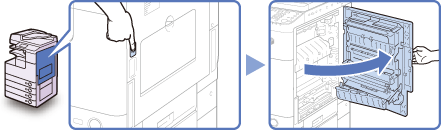

Carregue no botão existente na tampa direita da unidade principal e abra a tampa.
2
Retire o papel encravado que esteja a sair da parte inferior da unidade de fixação.
3
Empurre para baixo a patilha da tampa superior da unidade de fixação e retire o papel encravado.
A unidade de fixação e a área circundante estão sujeitas a altas temperaturas. Quando retirar papel encravado, não toque em nada nesta área, exceto no papel encravado ou na tampa superior.
4
Coloque a mão no local indicado pelo símbolo () situado na tampa direita da unidade principal e, em seguida, feche-a cuidadosamente até encaixar.
Feche a tampa com cuidado para não se entalar.
IMPORTANTE
Depois de retirar todo o papel encravado, volte a colocar todas as patilhas e tampas nas posições originais.Quando retirar todo o papel encravado, a impressão é retomada.

Dentro da tampa da direita

Se o papel encravar dentro da tampa da direita da máquina, retire-o como se descreve abaixo.
NOTA
A Unidade de 2 vias B1 é opcional para a imageRUNNER 2525/2520.
1
Carregue no botão existente na tampa direita da unidade principal e abra a tampa.
2
Retire todo o papel encravado.
3
Retire todo o papel encravado.
4
Coloque a mão no local indicado pelo símbolo () situado na tampa direita da unidade principal e, em seguida, feche-a cuidadosamente até encaixar.
Feche a tampa com cuidado para não se entalar.
IMPORTANTE
Depois de retirar todo o papel encravado, volte a colocar todas as patilhas e tampas nas posições originais.Quando retirar todo o papel encravado, a impressão é retomada.

Tabuleiro bypass

Se o papel encravar no tabuleiro bypass, siga o procedimento descrito abaixo para retirar o papel encravado.
1
Retire do tabuleiro bypass todo o papel que não esteja encravado.
2
Retire todo o papel encravado.
Não puxe o papel encravado com força. Se o fizer, pode danificar a máquina. Se não conseguir puxar o papel encravado, retire-o de dentro da máquina.(Dentro da tampa da direita)
IMPORTANTE
Depois de retirar todo o papel encravado, volte a colocar todas as patilhas e tampas nas posições originais.Quando retirar todo o papel encravado, a impressão é retomada.

Gavetas para papel 1 e 2

Se o papel encravar dentro das Gavetas para papel 1 e 2, retire o papel encravado como se descreve abaixo.
IMPORTANTE
O procedimento descrito nesta secção pressupõe que a máquina está equipada com quatro gavetas para papel.O número de gavetas para papel disponíveis pode variar consoante a configuração da máquina.
1
Carregue no botão existente na tampa direita da unidade principal e abra a tampa.
2
Retire todo o papel encravado.
3

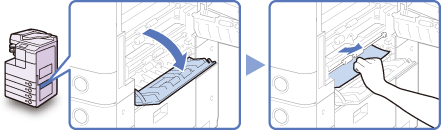

Abra a tampa direita da gaveta e retire o papel encravado.
4

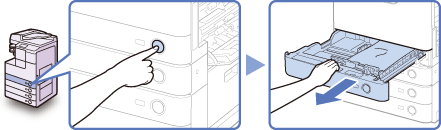

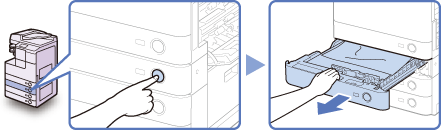

Carregue no botão existente na Gaveta para papel 1 e puxe a gaveta para fora até ao fim.
5
Retire todo o papel encravado.
6
Volte a introduzir cuidadosamente a gaveta na máquina até encaixar.
Ao voltar a colocar a gaveta na posição original, tenha cuidado para não entalar os dedos.
7
Carregue no botão existente na Gaveta para papel 2 e puxe a gaveta para fora até ao fim.
8
Retire todo o papel encravado.
9
Volte a introduzir cuidadosamente a gaveta na máquina até encaixar.
Ao voltar a colocar a gaveta na posição original, tenha cuidado para não entalar os dedos.
10
Feche a tampa direita da gaveta para papel.
Feche a tampa com cuidado para não se entalar.
11
Coloque a mão no local indicado pelo símbolo () situado na tampa direita da unidade principal e, em seguida, feche-a cuidadosamente até encaixar.
Feche a tampa com cuidado para não se entalar.
IMPORTANTE
Depois de retirar todo o papel encravado, volte a colocar todas as patilhas e tampas nas posições originais.Quando retirar todo o papel encravado, a impressão é retomada.

Gavetas para papel 3 e 4

Se o papel encravar dentro das Gavetas 3 ou 4, retire-o como se descreve abaixo.
IMPORTANTE
O procedimento descrito nesta secção pressupõe que a máquina está equipada com quatro gavetas para papel.O número de gavetas para papel disponíveis pode variar consoante a configuração da máquina.
1
Carregue no botão existente na tampa direita da unidade principal e abra a tampa.
2
Abra a tampa direita da unidade de alimentação de cassetes e retire o papel encravado.
3

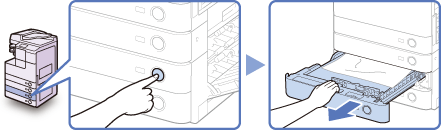

Carregue no botão na Gaveta para papel 3 ou 4 e puxe-a para fora até ao fim.
4
Retire todo o papel encravado.
5
Volte a introduzir cuidadosamente a gaveta na máquina até encaixar.
Ao voltar a colocar a gaveta na posição original, tenha cuidado para não entalar os dedos.
6

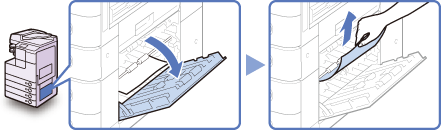

Feche a tampa direita da unidade de alimentação de cassetes.
Feche a tampa com cuidado para não se entalar.
7
Coloque a mão no local indicado pelo símbolo () situado na tampa direita da unidade principal e, em seguida, feche-a cuidadosamente até encaixar.
Feche a tampa com cuidado para não se entalar.
IMPORTANTE
Depois de retirar todo o papel encravado, volte a colocar todas as patilhas e tampas nas posições originais.Quando retirar todo o papel encravado, a impressão é retomada.

Alimentador

Se o papel encravar no alimentador, retire o papel encravado como se descreve abaixo.
IMPORTANTE
O Alimentador (DADF-AB1) é opcional para o imageRUNNER 2525/2520.
1
Abra a tampa do alimentador.
2

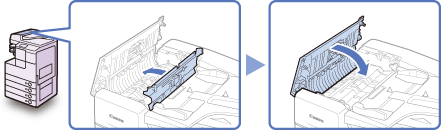

Abra a tampa interior, segurando-a pela patilha frontal.
3

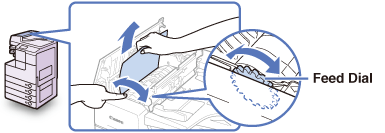

Rode o botão de alimentação e retire os originais encravados.
Não puxe o original com força porque pode rasgá-lo.
4
Feche a tampa interior e, em seguida, a tampa do alimentador.
Feche as tampas com cuidado para não se entalar.
5

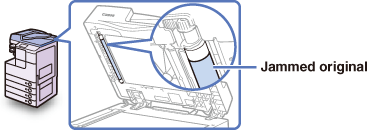

Levante o alimentador e verifique se há originais encravados no interior.
Se detetar algum original encravado no alimentador, repita o procedimento a partir do passo 1.Não puxe o original com força porque pode rasgá-lo.
6
Feche o alimentador.
Feche o alimentador com cuidado para não se entalar.
A luz emitida pelo vidro de exposição pode ser muito intensa quando fechar o alimentador.
IMPORTANTE
Depois de retirar todo o papel encravado, volte a colocar todas as patilhas e tampas nas posições originais.Quando retirar todo o papel encravado, a impressão é retomada.

Unidade de saída do papel

Se o papel encravar na unidade de saída do papel, retire-o como se descreve abaixo.
1
Retire o papel encravado que esteja a sair do tabuleiro de saída.
IMPORTANTE
Não puxe o papel encravado com força. Se o fizer, pode danificar a máquina.
2
Carregue no botão existente na tampa direita da unidade principal e abra a tampa.
3
Retire todo o papel encravado.
4
Coloque a mão no local indicado pelo símbolo () situado na tampa direita da unidade principal e, em seguida, feche-a cuidadosamente até encaixar.
Feche a tampa com cuidado para não se entalar.
IMPORTANTE
Depois de retirar todo o papel encravado, volte a colocar todas as patilhas e tampas nas posições originais.Quando retirar todo o papel encravado, a impressão é retomada.

Finalizador interno B1 (opcional)

Se o papel encravar no finalizador opcional, retire-o como se descreve abaixo.
1
Retire o papel encravado que esteja a sair do tabuleiro de saída.
IMPORTANTE
Não puxe o papel encravado com força. Se o fizer, pode danificar a máquina.
2

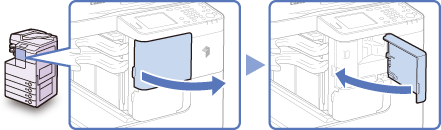

Abra a tampa da frente do finalizador e depois feche-a.
Feche a tampa com cuidado para não se entalar.
3
Carregue no botão existente na tampa direita da unidade principal e abra a tampa.
4
Retire a unidade de saída do papel.
5
Retire todo o papel encravado.
Se não conseguir retirar o papel encravado, empurre a guia interior para baixo e retire o papel encravado.
6
Volte a colocar a unidade de saída do papel na posição original.
7
Coloque a mão no local indicado pelo símbolo () situado na tampa direita da unidade principal e, em seguida, feche-a cuidadosamente até encaixar.
Feche a tampa com cuidado para não se entalar.
IMPORTANTE
Depois de retirar todo o papel encravado, volte a colocar todas as patilhas e tampas nas posições originais.Quando retirar todo o papel encravado, a impressão é retomada.
