Компоненты и их назначение

В данном разделе приводятся названия и назначение всех внешних и внутренних компонентов основного аппарата и панели управления. На иллюстрациях в этом разделе показаны некоторые дополнительные устройства, подсоединенные к аппарату. Дополнительные сведения о дополнительном оборудовании см. в разделе Дополнительное оборудование.

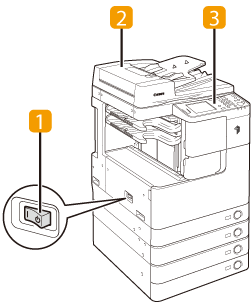

Вид снаружи

Аппарат imageRUNNER 2545i с подсоединенным дополнительным оборудованием: внутренним финишером B1, дополнительным лотком внутреннего финишера B1 устройством кассетной подачи AE1.

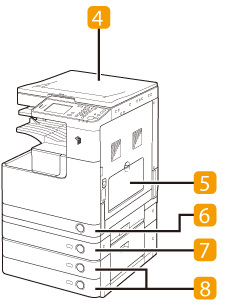

Аппарат imageRUNNER 2520 с подсоединенным дополнительным оборудованием: внутренним двухлотковым устройством вывода G1, кассетным модулем W1 и устройством кассетной подачи AE1.

 Выключатель основного питания

Для включения аппарата нажмите на сторону «I» выключателя. (См. главу 2, «Перед началом работы с аппаратом», Руководства пользователя.)

 Устройство подачи
(для imageRUNNER 2525/2520 приобретается дополнительно)

Оригиналы, установленные в устройство подачи, автоматически подаются по одному листу на участок сканирования. Устройство подачи также автоматически переворачивает двусторонние оригиналы для получения двусторонних или односторонних копий.

 Панель управления

Панель управления содержит клавиши, сенсорный дисплей и индикаторы, необходимые для управления аппаратом. (Панель управления)

 Крышка блока экспонирования
(для imageRUNNER 2525 приобретается дополнительно)

Крышка блока экспонирования служит для удержания оригиналов, установленных на стекло экспонирования.

 Устройство ручной подачи

Устройство ручной подачи служит для подачи документов вручную и загрузки нестандартной бумаги, например конвертов. (Загрузка бумаги в устройство ручной подачи)

 Кассета для бумаги 1

Кассета для бумаги 1 вмещает до 550 листов (250 листов для imageRUNNER 2520) бумаги (80 г/м2).

 Кассета для бумаги 2 (для imageRUNNER 2520 приобретается дополнительно)

Кассета для бумаги 2 вмещает до 550 листов бумаги (80 г/м2).

 Кассеты для бумаги 3 и 4 (приобретаются дополнительно)

Устройство кассетной подачи AE1 обеспечивает два дополнительных источника бумаги для заданий на печать. Каждая кассета для бумаги вмещает до 550 листов бумаги (80 г/м2).

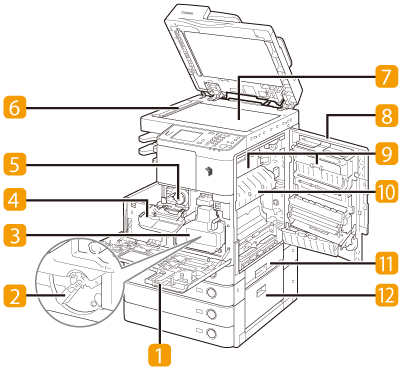

Внутреннее устройство аппарата

Аппарат imageRUNNER 2545i с подсоединенным дополнительным оборудованием: внутренним финишером B1, дополнительным лотком внутреннего финишера B1 устройством кассетной подачи AE1.

 Передняя крышка

Открывайте эту крышку для замены контейнера для отходов тонера.

 Барабан

 Контейнер для отходов тонера

Если контейнер для отходов тонера заполнен, замените его новым. (Замена контейнера для отходов тонера)

 Крышка для замены тонера

Открывайте эту крышку для замены картриджа с тонером. (Замена тонера)

 Картридж с тонером

Если тонер заканчивается, извлеките картридж с тонером и замените его новым.
(См. главу 5, «Расходные материалы», Руководства пользователя.)

 Область сканирования

Здесь сканируются оригиналы, установленные в устройство подачи.

 Стекло экспонирования

Устанавливайте на него оригиналы, когда требуется отсканировать книги, тяжелые оригиналы, OHP-пленки и пр.

 Правая крышка

Открывайте эту крышку при устранении замятия бумаги внутри основного аппарата.

 2-лотковое устройство вывода B1 (для imageRUNNER 2525/2520 приобретается дополнительно)

2-лотковое устройство вывода B1 обеспечивает вывод распечаток в дополнительный выводной лоток.

 Блок термозакрепления

Если замятие бумаги происходит в блоке термозакрепления, удаляйте замятую бумагу с осторожностью. (Узел термозакрепления)

 Правая крышка кассеты для бумаги

Эту крышку следует открывать при устранении замятия бумаги в кассетах для бумаги 1 и 2.

 Правая крышка дополнительного устройства кассетной подачи AE1.

Эту крышку следует открывать при устранении замятия бумаги в кассетах для бумаги 3 и 4.

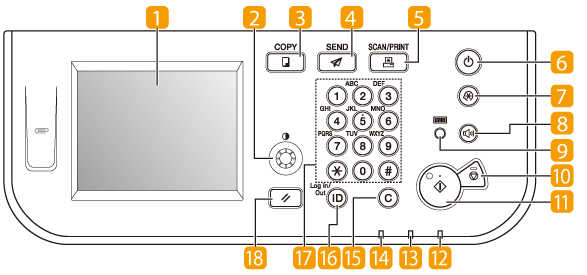

Панель управления

 Сенсорный дисплей

Здесь отображается экран меню для каждой функции. (Использование сенсорного дисплея)

 Диск установки контрастности дисплея

Поворачивайте его по часовой стрелке или против часовой стрелки для регулировки контрастности сенсорного дисплея.

 Клавиша КОПИРОВАНИЕ

Служит для использования функции Копирование. (Копирование)

 Клавиша ОТПРАВИТЬ

Служит для использования функции Отправить/Факс. (Отправка и операции факса)

 Клавиша СКАНИРОВАНИЕ/ПЕЧАТЬ

Служит для использования таких функций, как Дистанционное сканирование, Печать с устройства памяти, Защищенная печать и т.д. (См. справку Color Network ScanGear и главу Использование аппарата в качестве принтера.)

 Выключатель питания панели управления
(дополнительный источник питания)

Служит для включения или выключения панели управления.
При выключении панели управления аппарат переходит в спящий режим. (См. главу 2, «Перед началом работы с аппаратом», Руководства пользователя.)

 Клавиша дополнительных функций

Служит для доступа к меню Дополнительные функции. (Доступ к меню Дополнительные функции)

 Клавиша регулировки громкости

Служит для задания параметров звуковых сигналов аппарата. (Регулировка громкости)

 Клавиша проверки счетчика

Служит для просмотра данных счетчика страниц, отпечатанных/отсканированных аппаратом.

 Клавиша останова

Служит для прерывания выполняемого задания, например задания на копирование, печать, сканирование и т.п.

 Клавиша пуска

Служит для запуска операции.

 Индикатор основного питания

Горит зеленым цветом, если включено основное питание.

 Индикатор ошибки

Мигает или загорается красным цветом, если в аппарате произошла ошибка.

 Индикатор обработки/данных

Мигает или загорается зеленым цветом, когда аппарат выполняет операции.

 Клавиша очистки

Служит для удаления введенных значений или символов.

 Клавиша Вход в систему/Выход из системы

Служит для открытия/закрытия сеанса работа с аппаратом, если управление аппаратом осуществляется с использованием управления ИД отделов/ИД пользователей.

 Цифровые клавиши

Служат для ввода цифр.

 Клавиша сброса

Служит для отмены всех настроек и возврата к главному экрану.
