Nadstavec podávača obálok
V tejto časti je vysvetlené, ako používať voliteľný nadstavec podávača obálok D1. Nadstavec podávača obálok D1 je možné pripojiť len k zásuvke na papier 2. (Nadstavec podávača obálok D1)
Do nadstavca podávača obálok môžete dať tieto typy obálok: Č.10 (COM10), ISO-B5, Monarch, ISO-C5 a DL. (Použiteľný tlačový materiál)
|
DÔLEŽITÉ
|
|
Po pripojení nadstavca podávača obálok k zásuvke na papier nepresúvajte nasilu prednú a bočné vodiace lišty zásuvky na papier do nesprávneho smeru. Mohli by ste tak poškodiť zásuvku na papier.
Netlačte na obe strany obálok. Mohlo by to spôsobiť zachytenie papiera v stroji, zašpinenie výtlačkov či vnútorných častí stroja.
Určite nastavenia zásobníka obálok tak, aby sa zhodovali s formátom vložených obálok. V opačnom prípade by mohlo dôjsť k zachyteniu papiera v stroji, zašpineniu výtlačkov či vnútorných častí stroja.
Do zásobníka na obálky nevkladajte nasledujúce typy obálok, mohlo by to spôsobiť zachytenie papiera v stroji, zašpinenie výtlačkov alebo vnútorných častí stroja:
Zvlnené, pokrčené alebo pozohýbané obálky
Nadmerne hrubé alebo tenké obálky
Vlhké alebo mokré obálky
Roztrhnuté obálky
Obálky nepravidelných tvarov
Obálky so sponkami alebo okienkami
Už zalepené obálky
Obálky obsahujúce otvory
Obálky so špeciálne upraveným povrchom
Obálky potiahnuté farebným papierom
Samozalepovacie obálky, ktoré používajú atrament, lepidlo alebo iné látky, ktoré sa môžu roztopiť, zhorieť, vypariť alebo môžu smrdieť pri vystavení teplu fixačnej jednotky (pribl. 200 °C). (V závislosti od materiálov použitých na utesnenie sa lepidlo môže vplyvom tepla fixačnej jednotky roztopiť a zalepiť tak obálky.)
Ak chcete nastaviť šírku vodiacich líšt na vkladanie obálok typu ISO-C5 alebo ISO-B5, kontaktujte miestneho autorizovaného zástupcu firmy Canon.
|
|
POZNÁMKA
|
|
Pri tlači na obálky výstupný priečinok vyprázdnite, keď sa tam nahromadí max. 10 obálok.
Obálky by ste mali skladovať mimo miest s vysokou teplotou a vlhkosťou.
Ak sú výrazné teplotné rozdiely medzi miestom skladovania obálok a miestom tlače, ponechajte obálky nejaký čas v mieste tlače pri izbovej teplote.
|
Príprava obálok
Pred vložením obálok do zásuvky na papier pripravte obálky podľa opisu nižšie.
1
Vezmite si päť obálok, jemne ich poprehýbajte, ako je znázornené na obrázku a potom ich zarovnajte. Tento krok zopakujte päťkrát pre každú sadu piatich obálok.
/T012_00_SHARED.gif)
2
Položte obálky na čistý rovný povrch a zatlačte na ne dlaňou v smere šípok, aby ste odstránili prípadné ohyby. Tento krok zopakujte päťkrát pre každú sadu piatich obálok.
/T013_00_SHARED.gif)
Dajte zvlášť pozor, aby ste obálky rozložili v smere, v ktorom sa budú podávať.
3
Pridržte pevne horný roh obálok tak, aby chlopne zostali ploché.
/T014_00_SHARED.gif)
/T015_00_SHARED.gif)
|
POZNÁMKA
|
|
Ak sa v obálkach nachádza vzduch, uhlaďte ich rukou predtým, ako ich umiestnite do zásuvky na papier.
Ak používate obálky, ktoré majú lepidlo na chlopni, môže sa lepidlo roztaviť vplyvom tepla a tlaku fixačnej jednotky.
|
Vkladanie obálok
Po príprave obálok ich podľa opisu nižšie vložte do zásuvky na papier 2.
1
Stlačte tlačidlo na zásuvke na papier 2.
/T016_00.gif)
2
Zásuvku uchopte a úplne ju vysuňte.
/T017_00.gif)
3

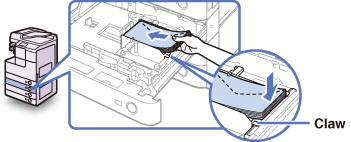

Obálky vkladajte po 10 kusoch, stranou, na ktorú chcete tlačiť, smerom nahor. Počas vkladania obálok zatlačte z pravej strany na puzdro, aby obálky zapadli presne na svoje miesto.
Uistite sa, že sa výška sady obálok nenachádza pod hraničnou značkou (
).
)./T018_00.gif)

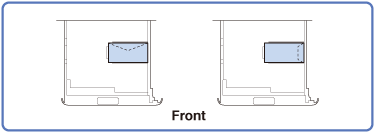

Uistite sa, či sú chlopne umiestnené tak, ako je to zobrazené nižšie.
/T019_00_SHARED.gif)

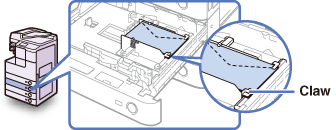

Zarovnajte predné hrany obálok a presvedčte sa, či sú presne na svojom mieste pod úchytkou.
/T020_00.gif)
|
DÔLEŽITÉ
|
|
Stočené alebo zvlnené obálky je pred použitím nutné vyrovnať.
Maximálna výška (množstvo) obálok, ktoré môžete vložiť do zásobníka, je približne 30 mm. 30 mm je približne 50 obálok. (Toto číslo sa môže líšiť v závislosti od typu obálok a prevádzkových podmienok užívateľa.)
|
4
Zásuvku na papier opatrne zasuňte späť do stroja, kým nebudete počuť, že zapadla na svoje miesto.
/T021_00.gif)
 |
|
Pri jej zasúvaní späť do stroja dajte pozor, aby ste si neprivreli prsty a nespôsobili si tak zranenie.
|
|
DÔLEŽITÉ
|
|
Nevkladajte papier ani žiadne iné predmety do prázdnej časti zásuvky na papier vedľa obálok. Mohlo by dôjsť k zachyteniu papiera.
|
|
POZNÁMKA
|
|
Nedostatočný počet obálok môže spôsobiť zastavenie podávania obálok zo stroja. Ak sa to stane, vložte viac obálok.
|
Vkladanie iného typu obálok
Ak chcete do zásuvky na papier 2 vkladať iné typy obálok, upravte podľa nižšie uvedeného opisu nadstavec podávača obálok.
1
Zvoľte nastavenia zásobníka obálok pre nový typ obálok.
Bližšie informácie nájdete v časti Rozpoznanie typu obálky v zásuvke na papier 2.
|
DÔLEŽITÉ
|
|
Určite nastavenia zásobníka obálok tak, aby sa zhodovali s formátom vložených obálok. V opačnom prípade by mohlo dôjsť k zachyteniu papiera v stroji, zašpineniu výtlačkov či vnútorných častí stroja.
|
2
Otvorte zásuvku na papier 2.
/T022_00.gif)
Bližšie informácie nájdete v krokoch 1 a 2 časti Vkladanie obálok.
3
Uchopte ľavú a pravú stranu zásuvky na papier, nadvihnite ju a vytiahnite zo stroja.
/T023_00.gif)
4
Odstráňte všetky vložené obálky.
/T024_00.gif)
5

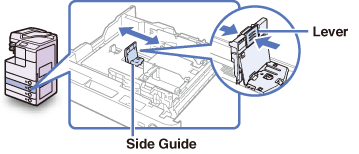

Stlačte páčku na bočnej posuvnej lište. Bez uvoľnenia páčky posunom vyrovnajte bočnú lištu (smerom doľava alebo doprava) so značkou pre požadovaný formát obálok.
/T025_00.gif)
6

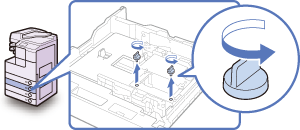

Odskrutkujte prednú lištu na úpravu šírky nadstavca podávača obálok.
/T026_00.gif)
7
Zatlačte na puzdro na obálky a súčasne zarovnajte prednú lištu na úpravu šírky so značkou požadovanej veľkosti obálky.
/T027_00.gif)
8

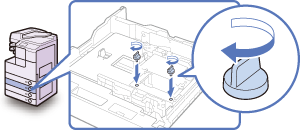

Priskrutkujte prednú lištu na úpravu šírky na jej upevnenie.
/T028_00.gif)
9
Presuňte zadnú lištu na úpravu šírky nadstavca podávača obálok rovnakým spôsobom ako prednú lištu na úpravu šírky.
/T029_00.gif)
Bližšie informácie nájdete v krokoch 6 až 8.
10

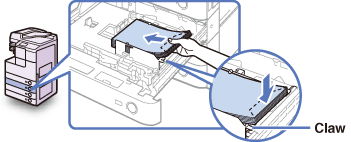

Obálky vkladajte po 10 kusoch, stranou, na ktorú chcete tlačiť, smerom nahor. Počas vkladania obálok zatlačte z pravej strany na puzdro, aby obálky zapadli presne na svoje miesto.
Uistite sa, že sa výška sady obálok nenachádza pod hraničnou značkou ().
)./T030_00.gif)
Uistite sa, či sú chlopne umiestnené tak, ako je to zobrazené nižšie.

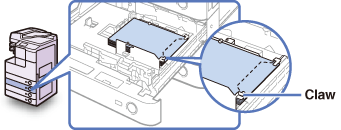

Zarovnajte predné hrany obálok a presvedčte sa, či sú presne na svojom mieste pod úchytkou.
/T031_00.gif)
|
DÔLEŽITÉ
|
|
Stočené alebo zvlnené obálky je pred použitím nutné vyrovnať.
Maximálna výška (množstvo) obálok, ktoré môžete vložiť do zásobníka, je približne 30 mm. 30 mm je približne 50 obálok. (Toto číslo sa môže líšiť v závislosti od typu obálok a prevádzkových podmienok užívateľa.)
|
11
Na výber predvoleného typu obálky použite prepínač veľkosti.
/T032_00.gif)
Ak je typ vložených obálok nastavený pre voľbu [OBÁL. 1]:
|
1
|
Posuňte prepínač veľkosti do polohy „1“.
|
Ak je typ vložených obálok nastavený pre voľbu [OBÁL. 2]:
|
1
|
Posuňte prepínač veľkosti do polohy „2“.
|
|
DÔLEŽITÉ
|
|
Určite nastavenia zásobníka obálok tak, aby sa zhodovali s formátom vložených obálok. V opačnom prípade by mohlo dôjsť k zachyteniu papiera v stroji, zašpineniu výtlačkov či vnútorných častí stroja.
|
12
Zmeňte štítok s formátom papiera tak, aby označoval správny typ obálky v zásuvke na papier.
Ak potrebujete pomoc, pozrite si krok 5 v časti Nastavenie zásuvky na papier, aby sa do nej dal vložiť iný formát papiera.
13
Zásuvku na papier opatrne zasuňte späť do stroja, kým nebudete počuť, že zapadla na svoje miesto.
/T033_00.gif)
|
|
|
Pri jej zasúvaní späť do stroja dajte pozor, aby ste si neprivreli prsty a nespôsobili si tak zranenie.
|
|
DÔLEŽITÉ
|
|
Nevkladajte papier ani žiadne iné predmety do prázdnej časti zásuvky na papier vedľa obálok. Mohlo by dôjsť k zachyteniu papiera.
|
|
POZNÁMKA
|
|
Nedostatočný počet obálok môže spôsobiť zastavenie podávania obálok zo stroja. Ak sa to stane, vložte viac obálok.
|
