Odstraňovanie zachyteného papiera

Ak sa vnútri stroja zachytí papier, displeji dotykového panela sa zobrazí podobné okno, ako je zobrazené nižšie. Použite toto okno na okamžité zistenie a odstránenie zachyteného papiera.
V stroji sa nachádzajú oblasti pod vysokým napätím. Pri odstraňovaní zachyteného papiera alebo kontrole vnútorných častí stroja dajte pozor, aby ste sa nedotkli retiazkami, náramkami alebo inými kovovými predmetmi súčiastok vo vnútri stroja. Mohli by ste si spôsobiť úraz elektrickým prúdom alebo sa popáliť.
Pri odstraňovaní zachytených originálov alebo papiera dajte pozor, aby ste si neporezali ruky o hrany papiera.
Pri odstraňovaní papiera, ktorý je zachytený vnútri stroja, dávajte pozor, aby ste si neporezali ruky alebo sa neporanili časťami vo vnútri stroja. Ak papier, ktorý sa zachytil v stroji, nedokážete sami odstrániť, obráťte sa na autorizovaného predajcu Canon.
Pri odstraňovaní zachyteného papiera zvnútra stroja dajte pozor, aby sa toner z papiera nedostal na vaše ruky alebo šaty a nezašpinil ich. Ak si zašpiníte ruky alebo šaty, ihneď si ich umyte studenou vodou. Umývanie teplou vodou môže spôsobiť trvalé vsiaknutie tonera a odstránenie takejto škvrny už nebude možné.
Papier zvnútra stroja odstraňujte opatrne, aby sa toner zo zachyteného papiera nerozptýlil a nedostal sa vám do očí alebo do úst. Ak sa vám toner dostane do očí alebo do úst, ihneď ich vypláchnite studenou vodou a vyhľadajte lekársku pomoc.
Počas používania stroja sa môže výrazne zohriať fixačná jednotka a jej okolie. Pri odstraňovaní zachyteného papiera alebo pri kontrole vnútra stroja sa nedotýkajte fixačnej jednotky ani jej okolia, pretože to môže spôsobiť popálenie alebo úraz elektrickým prúdom.
Po odstránení všetkých zachytených papierov ihneď vyberte ruky zo stroja. Aj keď stroj nie je v prevádzke, môžu sa vaše ruky, vlasy alebo šaty zachytiť do podávacích valcov a ak stroj odrazu začne tlačiť, môžete sa tak zraniť alebo môžete poškodiť stroj.
DÔLEŽITÉ
Po odstránení všetkých zachytených papierov nezabudnite vrátiť všetky páčky a kryty na ich pôvodné pozície. Po odstránení všetkých zachytených papierov sa obnoví tlač.
POZNÁMKA
Po odstránení všetkých zachytených papierov stroj automaticky vypočíta počet kópií alebo výtlačkov, ktoré je treba spraviť. Nemusíte znovu zadávať počet kópií alebo výtlačkov, aj keď tlačíte viacero sád.

Lokalizácia zachyteného papiera

Keď sa v stroji zachytí papier, stroj rozpozná zachytený papier a zobrazí miesto, kde ho môžete nájsť. Približné miesta zachytenia papiera sú na obrázku stroja označené pomocou bodiek. Skontrolujte všetky miesta zachytenia papiera uvedené na displeji dotykového panela a pozrite si príslušné strany nižšie, kde nájdete pokyny k odstraňovaniu zachyteného papiera.
DÔLEŽITÉ
Nevypínajte stroj skôr, ako odstránite všetky zachytené papiere. Ak stroj vypnete, keď je v ňom zachytený papier, stroj po opätovnom zapnutí nemusí rozpoznať zachytený papier.
POZNÁMKA
Zachytený papier sa nemusí skutočne nachádzať na označených oblastiach. V takom prípade skontrolujte iné miesta a potom zatvorte všetky otvorené kryty.
Stroj s pripojeným voliteľným vnútorným finišérom B1 a prídavným priečinkom vnútorného finišéra B1:
Stroj s pripojeným voliteľným vnútorným dvojcestným priečinkom G1:
Č.
Miesto zachytenia
Strany
1
Finišér
Vnútorný finišér B1 (voliteľný)
2
Podávač
Podávač
3
Jednotka výstupu papiera
Jednotka výstupu papiera
4
Fixačná jednotka (horná strana)
Fixačná jednotka
5
Fixačná jednotka (dolná strana)
Vnútri pravého krytu
Vložený podávač
Fixačná jednotka
Vnútri pravého krytu
Vložený podávač
6
Zásuvka na papier 1
Zásuvky na papier 1 a 2
7
Zásuvka na papier 2
8
Zásuvka na papier 3
Zásuvky na papier 3 a 4
9
Zásuvka na papier 4

Fixačná jednotka

Ak sa vo fixačnej jednotke zachytí papier, odstráňte ho nižšie uvedeným postupom.
Fixačná jednotka a jej okolie sú vystavené vysokým teplotám. Pri odstraňovaní zachyteného papiera sa nedotýkajte ničoho v danej oblasti, s výnimkou zachyteného papiera a horného krytu.
1

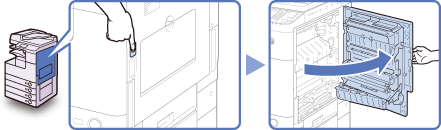

Stlačením tlačidla na pravom kryte hlavnej jednotky otvorte pravý kryt.
2
Odstráňte všetok zachytený papier trčiaci z dolnej časti fixačnej jednotky.
3
Potiahnite za uško smerom nadol horný kryt fixačnej jednotky a odstráňte všetok zachytený papier.
Fixačná jednotka a jej okolie sú vystavené vysokým teplotám. Pri odstraňovaní zachyteného papiera sa nedotýkajte ničoho v danej oblasti, s výnimkou zachyteného papiera a horného krytu.
4
Položte ruku na symbol ruky () na pravom kryte hlavnej jednotky a potom kryt opatrne zatvorte, kým nezapadne na svoje miesto.
Pri zatváraní krytu si dávajte pozor, aby ste si neprivreli prsty a nespôsobili si tak zranenie.
DÔLEŽITÉ
Po odstránení všetkých zachytených papierov nezabudnite vrátiť všetky páčky a kryty na ich pôvodné pozície. Po odstránení všetkých zachytených papierov sa obnoví tlač.

Vnútri pravého krytu

Ak sa v pravom kryte stroja zachytí papier, odstráňte ho nižšie uvedeným postupom.
POZNÁMKA
Dvojcestná jednotka B1 je voliteľná pre stroj imageRUNNER 2525/2520.
1
Stlačením tlačidla na pravom kryte hlavnej jednotky otvorte pravý kryt.
2
Odstráňte všetok zachytený papier.
3
Odstráňte všetok zachytený papier.
4
Položte ruku na symbol ruky () na pravom kryte hlavnej jednotky a potom kryt opatrne zatvorte, kým nezapadne na svoje miesto.
Pri zatváraní krytu si dávajte pozor, aby ste si neprivreli prsty a nespôsobili si tak zranenie.
DÔLEŽITÉ
Po odstránení všetkých zachytených papierov nezabudnite vrátiť všetky páčky a kryty na ich pôvodné pozície. Po odstránení všetkých zachytených papierov sa obnoví tlač.

Vložený podávač

Ak sa vo vloženom podávači zachytí papier, odstráňte ho nižšie uvedeným postupom.
1
Odstráňte z vloženého podávača všetok papier, ktorý nie je zachytený.
2
Odstráňte všetok zachytený papier.
Nepokúšajte sa vytiahnuť zachytený papier násilím. Mohlo by to poškodiť prístroj. Ak je pre vás ťažké vytiahnuť zachytený papier, odstráňte ho z vnútra. (Vnútri pravého krytu)
DÔLEŽITÉ
Po odstránení všetkých zachytených papierov nezabudnite vrátiť všetky páčky a kryty na ich pôvodné pozície. Po odstránení všetkých zachytených papierov sa obnoví tlač.

Zásuvky na papier 1 a 2

Ak sa v zásuvkách na papier 1 a 2 zachytí papier, odstráňte ho nižšie uvedeným postupom.
DÔLEŽITÉ
Postup opísaný v tejto časti predpokladá vybavenie stroja štyrmi zásuvkami na papier. Počet dostupných zásuviek na papier sa môže líšiť v závislosti od konfigurácie stroja.
1
Stlačením tlačidla na pravom kryte hlavnej jednotky otvorte pravý kryt.
2
Odstráňte všetok zachytený papier.
3

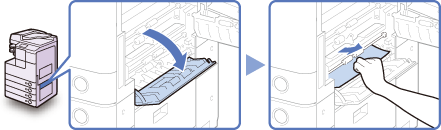

Otvorte pravý kryt zásuvky na papier a odstráňte všetok zachytený papier.
4

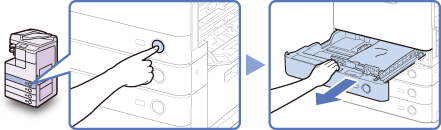

Stlačte tlačidlo na zásuvke na papier 1 a úplne ju vysuňte.
5
Odstráňte všetok zachytený papier.
6
Zásuvku na papier opatrne zasuňte späť do stroja, kým nebudete počuť, že zapadla na svoje miesto.
Pri jej zasúvaní späť do stroja dajte pozor, aby ste si neprivreli prsty a nespôsobili si tak zranenie.
7

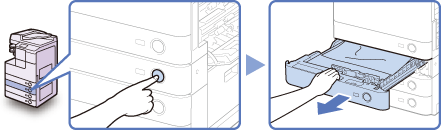

Stlačte tlačidlo na zásuvke na papier 2 a úplne ju vysuňte.
8
Odstráňte všetok zachytený papier.
9
Zásuvku na papier opatrne zasuňte späť do stroja, kým nebudete počuť, že zapadla na svoje miesto.
Pri jej zasúvaní späť do stroja dajte pozor, aby ste si neprivreli prsty a nespôsobili si tak zranenie.
10
Zatvorte pravý kryt zásuvky na papier.
Pri zatváraní krytu si dávajte pozor, aby ste si neprivreli prsty a nespôsobili si tak zranenie.
11
Položte ruku na symbol ruky () na pravom kryte hlavnej jednotky a potom kryt opatrne zatvorte, kým nezapadne na svoje miesto.
Pri zatváraní krytu si dávajte pozor, aby ste si neprivreli prsty a nespôsobili si tak zranenie.
DÔLEŽITÉ
Po odstránení všetkých zachytených papierov nezabudnite vrátiť všetky páčky a kryty na ich pôvodné pozície. Po odstránení všetkých zachytených papierov sa obnoví tlač.

Zásuvky na papier 3 a 4

Ak sa v zásuvkách na papier 3 a 4 zachytí papier, odstráňte ho nižšie uvedeným postupom.
DÔLEŽITÉ
Postup opísaný v tejto časti predpokladá vybavenie stroja štyrmi zásuvkami na papier. Počet dostupných zásuviek na papier sa môže líšiť v závislosti od konfigurácie stroja.
1
Stlačením tlačidla na pravom kryte hlavnej jednotky otvorte pravý kryt.
2

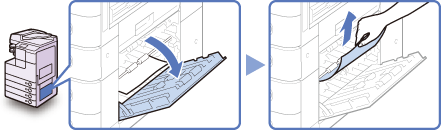

Otvorte pravý kryt jednotky podávania zo zásobníka a odstráňte všetok zachytený papier.
3

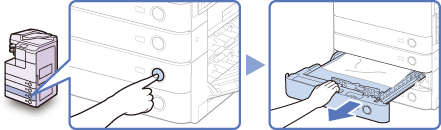

Stlačte tlačidlo na zásuvke na papier 3 alebo 4 a úplne ju vysuňte.
4
Odstráňte všetok zachytený papier.
5
Zásuvku na papier opatrne zasuňte späť do stroja, kým nebudete počuť, že zapadla na svoje miesto.
Pri jej zasúvaní späť do stroja dajte pozor, aby ste si neprivreli prsty a nespôsobili si tak zranenie.
6
Zatvorte pravý kryt jednotky podávania zo zásobníka.
Pri zatváraní krytu si dávajte pozor, aby ste si neprivreli prsty a nespôsobili si tak zranenie.
7
Položte ruku na symbol ruky () na pravom kryte hlavnej jednotky a potom kryt opatrne zatvorte, kým nezapadne na svoje miesto.
Pri zatváraní krytu si dávajte pozor, aby ste si neprivreli prsty a nespôsobili si tak zranenie.
DÔLEŽITÉ
Po odstránení všetkých zachytených papierov nezabudnite vrátiť všetky páčky a kryty na ich pôvodné pozície. Po odstránení všetkých zachytených papierov sa obnoví tlač.

Podávač

Ak sa v podávači zachytí papier, odstráňte ho nižšie uvedeným postupom.
DÔLEŽITÉ
Podávač (DADF-AB1) je k zariadeniu imageRUNNER 2525/2520 voliteľný.
1
Otvorte kryt podávača.
2
Otvorte vnútorný kryt pridŕžajúc ho za prednú úchytku.
3

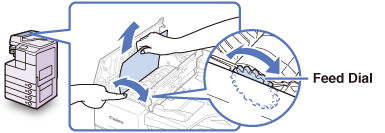

Pootočte regulátorom podávania a odstráňte všetky zachytené originály.
Nevyťahujte originál násilím, mohol by sa roztrhať.
4
Zatvorte vnútorný kryt a potom zatvorte kryt podávača.
Pri zatváraní krytov si dávajte pozor, aby ste si neprivreli prsty a nespôsobili si tak zranenie.
5
Nadvihnite podávač a skontrolujte, či vo vnútri nezostali žiadne zachytené papiere.
Ak v podávači nájdete ľubovoľné zachytené originály, opakujte postup od kroku 1. Nevyťahujte originál násilím, mohol by sa roztrhať.
6
Zatvorte podávač.
Pri zatváraní podávača si dávajte pozor, aby ste si neprivreli prsty a nespôsobili si tak zranenie.
Pri zatváraní podávača majte na pamäti, že svetlo vyžarované z kopírovacej dosky môže byť veľmi intenzívne.
DÔLEŽITÉ
Po odstránení všetkých zachytených papierov nezabudnite vrátiť všetky páčky a kryty na ich pôvodné pozície. Po odstránení všetkých zachytených papierov sa obnoví tlač.

Jednotka výstupu papiera

Ak sa v jednotke výstupu papiera zachytí papier, odstráňte ho nižšie uvedeným postupom.
1
Odstráňte všetok zachytený papier trčiaci z výstupného priečinka.
DÔLEŽITÉ
Nepokúšajte sa vytiahnuť zachytený papier násilím. Mohlo by to poškodiť prístroj.
2
Stlačením tlačidla na pravom kryte hlavnej jednotky otvorte pravý kryt.
3
Odstráňte všetok zachytený papier.
4
Položte ruku na symbol ruky () na pravom kryte hlavnej jednotky a potom kryt opatrne zatvorte, kým nezapadne na svoje miesto.
Pri zatváraní krytu si dávajte pozor, aby ste si neprivreli prsty a nespôsobili si tak zranenie.
DÔLEŽITÉ
Po odstránení všetkých zachytených papierov nezabudnite vrátiť všetky páčky a kryty na ich pôvodné pozície. Po odstránení všetkých zachytených papierov sa obnoví tlač.

Vnútorný finišér B1 (voliteľný)

Ak sa vo voliteľnom finišéri zachytí papier, odstráňte ho nižšie uvedeným postupom.
1
Odstráňte všetok zachytený papier trčiaci z výstupného priečinka.
DÔLEŽITÉ
Nepokúšajte sa vytiahnuť zachytený papier násilím. Mohlo by to poškodiť prístroj.
2

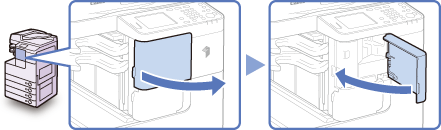

Otvorte predný kryt finišéra a potom ho zatvorte.
Pri zatváraní krytu si dávajte pozor, aby ste si neprivreli prsty a nespôsobili si tak zranenie.
3
Stlačením tlačidla na pravom kryte hlavnej jednotky otvorte pravý kryt.
4
Vytiahnite jednotku výstupu papiera.
5
Odstráňte všetok zachytený papier.
Ak sa papier zachytil hlboko vo vnútri, pridržte vnútornú vodiacu lištu a odstráňte zachytený papier.
6
Vráťte jednotku výstupu papiera späť do pôvodnej polohy.
7
Položte ruku na symbol ruky () na pravom kryte hlavnej jednotky a potom kryt opatrne zatvorte, kým nezapadne na svoje miesto.
Pri zatváraní krytu si dávajte pozor, aby ste si neprivreli prsty a nespôsobili si tak zranenie.
DÔLEŽITÉ
Po odstránení všetkých zachytených papierov nezabudnite vrátiť všetky páčky a kryty na ich pôvodné pozície. Po odstránení všetkých zachytených papierov sa obnoví tlač.
