Odpravljanje zastojev papirja

Če se papir zagozdi znotraj stroja, se na zaslonu s senzorji odpre spodnji zaslon. S pomočjo tega zaslona poiščite mesto zastoja in odstranite zagozdeni papir.
Nekatera območja znotraj stroja so podvržena visokim napetostim. Ko odstranjujete zastoj papirja ali preverjate notranjost stroja, pazite, da se z zapestnicami, verižicami in drugimi kovinskimi predmeti ne dotaknete notranjosti stroja; to lahko povzroči opekline ali električni udar.
Ko odstranjujete zagozdene originale ali papir, pazite, da se ne porežete na ostrih robovih papirja.
Ko odstranjujete zagozdeni papir iz notranjosti stroja, pazite, da si ne porežete rok ali se kako drugače poškodujete na komponentah znotraj stroja. Če papirja ne morete odstraniti, se posvetujte s Canon serviserjem.
Ko odstranjujete papir, ki se je zagozdil v notranjosti stroja, pazite, da toner na papirju ne pride v stik z rokami ali obleko, ker jih lahko umaže. Če si umažete roke ali obleko, jih nemudoma izperite v mrzli vodi. Izpiranje s toplo vodo bo fiksiralo toner in madeže bo kasneje nemogoče odstraniti.
Ko odstranjujete zagozdeni papir iz notranjosti stroja, bodite previdni, da se toner ne raztrese in pride v oči ali usta. Če toner pride v oči ali usta, jih nemudoma izperite z mrzlo vodo in se posvetujte z zdravnikom.
Fiksirna enota in njena okolica se med delovanjem stroja močno segrejeta. Ko odstranjujete zastoj papirja ali preverjate notranjost stroja, se ne dotikajte fiksirne enote, dupleksne enote in njune okolice; drugače lahko to povzroči opekline.
Ko odstranite ves zagozdeni papir, ne segajte več z rokami v stroj. Četudi stroj ne deluje, se lahko lasje, roke ali obleka zataknejo za dodajalne valje; če stroj nenadoma začne izpisovati, se tako lahko poškodujete.
POMEMBNO
Ko odstranite vse zastoje papirja, vrnite vse ročice in pokrove v njihove prvotne položaje. Ko odstranite ves zagozdeni papir, se izpisovanje nadaljuje.
OPOMBA
Ko odstranite ves zagozdeni papir, stroj samodejno ponovno izračuna število kopij ali izpisov, ki jih mora še izdelati. Števila kopij ali izpisov ni potrebno ponovno vpisovati, četudi izpisujete večje število izpisov/kopij.

Določanje lokacij zastojev papirja

Če se papir zagozdi znotraj stroja, stroj zazna zagozdeni papir in prikaže lokacijo zastoja. Približne lokacije zagozdenega papirja so označene s pikami na sliki stroja. Preverite vse lokacije zastojev na zaslonu s senzorji in s pomočjo spodaj navedenih strani z navodili odstranite zastoj papirja.
POMEMBNO
Pred začetkom odstranjevanja zastoja papirja ne izključite napajanja stroja. Če izključite napajanje stroja, ko je zagozdeni papir ostal v notranjosti stroja, stroj morda ne bo zaznal zagozdenega papirja po ponovnem vklopu napajanja.
OPOMBA
Zagozdenega papirja morda ne boste tudi res našli na označenih lokacijah. V takem primeru preverite še druge lokacije in zaprite vse odprte pokrove.
Stroj s priključeno opcijsko notranjo sortirko-B1 in notranjim dodatnim sortirnim podstavkom-B1:
Stroj s priključenim opcijskim notranjim 2-smernim podstavkom-G1:
Št.
Lokacija zastoja
Strani
1
Sortirka
Notranja sortirka-B1 (Opcija)
2
Podajalnik
Podajalnik
3
Odlagalna enota
Odlagalna enota
4
Fiksirna enota (Zgornja stran)
Fiksirna enota
5
Fiksirna enota (Spodnja stran)
Znotraj desnega pokrova
Stranski podajalnik
Fiksirna enota
Znotraj desnega pokrova
Stranski podajalnik
6
Kaseta za papir 1
Kaseti za papir 1 in 2
7
Kaseta za papir 2
8
Kaseta za papir 3
Kaseti za papir 3 in 4
9
Kaseta za papir 4

Fiksirna enota

Če se papir zagozdi v fiksirni enoti, po napotkih spodaj odstranite zastoj papirja.
Fiksirna enota in njena okolica se med delovanjem močno segrejeta. Ko odstranjujete zagozdeni papir, pazite, da se ne dotaknete nobene druge komponente razen zagozdenega papirja ali zgornjega pokrova.
1

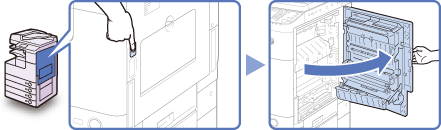

Pritisnite na gumb na desnem pokrovu glavne enote in odprite desni pokrov.
2
Odstranite ves zagozdeni papir, ki štrli iz spodnjega dela fiksirne enote.
3
Povlecite navzdol zgornji pokrov fiksirne enote za zapah in odstranite zagozdeni papir.
Fiksirna enota in njena okolica se med delovanjem močno segrejeta. Ko odstranjujete zagozdeni papir, pazite, da se ne dotaknete nobene druge komponente razen zagozdenega papirja ali zgornjega pokrova.
4
Položite roko na simbol roke () na desnem pokrovu glavne enote in previdno zaprite desni pokrov, tako da se zaskoči v zaprtem položaju.
Ko zapirate pokrov, pazite, da si ne priščipnete prstov in se poškodujete.
POMEMBNO
Ko odstranite vse zastoje papirja, vrnite vse ročice in pokrove v njihove prvotne položaje. Ko odstranite ves zagozdeni papir, se izpisovanje nadaljuje.

Znotraj desnega pokrova

Če se je papir zagozdil znotraj desnih vrat stroja, po napotkih spodaj odstranite zagozdeni papir.
OPOMBA
2-smerni podstavek-B1 je izbirna oprema za imageRUNNER 2525/2520.
1
Pritisnite na gumb na desnem pokrovu glavne enote in odprite desni pokrov.
2
Odstranite zagozdeni papir.
3
Odstranite zagozdeni papir.
4
Položite roko na simbol roke () na desnem pokrovu glavne enote in previdno zaprite desni pokrov, tako da se zaskoči v zaprtem položaju.
Ko zapirate pokrov, pazite, da si ne priščipnete prstov in se poškodujete.
POMEMBNO
Ko odstranite vse zastoje papirja, vrnite vse ročice in pokrove v njihove prvotne položaje. Ko odstranite ves zagozdeni papir, se izpisovanje nadaljuje.

Stranski podajalnik

Če se zagozdi papir v stranskem podajalniku, po napotkih spodaj odpravite zastoj papirja.
1
Odstranite ves preostali papir iz stranskega podajalnika.
2
Odstranite zagozdeni papir.
Ne poskušajte izvleči papirja s silo. Tako lahko poškodujete stroj. Če je težko izvleči zagozdeni papir, ga izvlecite z notranje strani. (Znotraj desnega pokrova)
POMEMBNO
Ko odstranite vse zastoje papirja, vrnite vse ročice in pokrove v njihove prvotne položaje. Ko odstranite ves zagozdeni papir, se izpisovanje nadaljuje.

Kaseti za papir 1 in 2

Če se papir zagozdi znotraj kaset za papir 1 in 2, po napotkih spodaj odstranite zastoj papirja.
POMEMBNO
V postopku, opisanem v tem poglavju, predvidevamo, da je stroj opremljen s štirimi kasetami za papir. Število razpoložljivih izvorov papirja je odvisno od konfiguracije stroja.
1
Pritisnite na gumb na desnem pokrovu glavne enote in odprite desni pokrov.
2
Odstranite zagozdeni papir.
3

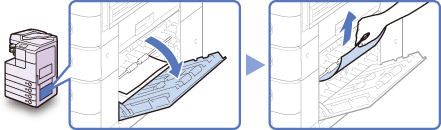

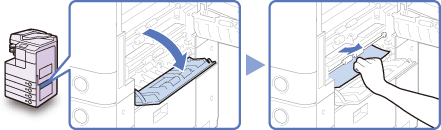

Odprite levi pokrov kasete in odstranite zastoj papirja.
4

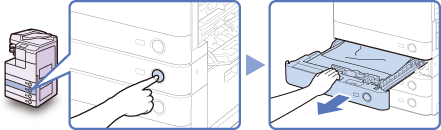

Pritisnite gumb na kaseti za papir 1 in izvlecite kaseto, dokler se ne ustavi.
5
Odstranite zagozdeni papir.
6
Previdno potisnite kaseto nazaj v stroj, tako da se zaskoči v ležišču.
Pri vračanju kasete v originalni položaj pazite, da si ne priščipnete prstov in se poškodujete.
7

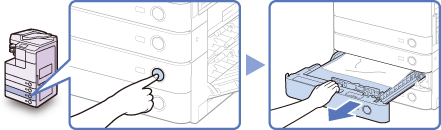

Pritisnite gumb na kaseti za papir 2 in izvlecite kaseto, dokler se ne ustavi.
8
Odstranite zagozdeni papir.
9
Previdno potisnite kaseto nazaj v stroj, tako da se zaskoči v ležišču.
Pri vračanju kasete v originalni položaj pazite, da si ne priščipnete prstov in se poškodujete.
10
Zaprite desni pokrov kasete.
Ko zapirate pokrov, pazite, da si ne priščipnete prstov in se poškodujete.
11
Položite roko na simbol roke () na desnem pokrovu glavne enote in previdno zaprite desni pokrov, tako da se zaskoči v zaprtem položaju.
Ko zapirate pokrov, pazite, da si ne priščipnete prstov in se poškodujete.
POMEMBNO
Ko odstranite vse zastoje papirja, vrnite vse ročice in pokrove v njihove prvotne položaje. Ko odstranite ves zagozdeni papir, se izpisovanje nadaljuje.

Kaseti za papir 3 in 4

Če se papir zagozdi znotraj kaset za papir 3 in 4, odstranite zagozdeni papir po napotkih spodaj.
POMEMBNO
V postopku, opisanem v tem poglavju, predvidevamo, da je stroj opremljen s štirimi kasetami za papir. Število razpoložljivih izvorov papirja je odvisno od konfiguracije stroja.
1
Pritisnite na gumb na desnem pokrovu glavne enote in odprite desni pokrov.
2
Odprite desni pokrov kasetne podajalne enote in odstranite ves zagozdeni papir.
3

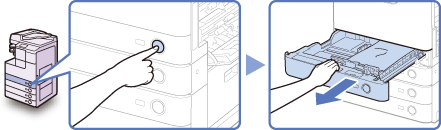

Pritisnite gumb na kaseti 3 ali 4 in izvlecite kaseto, dokler se ne ustavi.
4
Odstranite zagozdeni papir.
5
Previdno potisnite kaseto nazaj v stroj, tako da se zaskoči v ležišču.
Pri vračanju kasete v originalni položaj pazite, da si ne priščipnete prstov in se poškodujete.
6
Zaprite desni pokrov na kasetni podajalni enoti.
Ko zapirate pokrov, pazite, da si ne priščipnete prstov in se poškodujete.
7
Položite roko na simbol roke () na desnem pokrovu glavne enote in previdno zaprite desni pokrov, tako da se zaskoči v zaprtem položaju.
Ko zapirate pokrov, pazite, da si ne priščipnete prstov in se poškodujete.
POMEMBNO
Ko odstranite vse zastoje papirja, vrnite vse ročice in pokrove v njihove prvotne položaje. Ko odstranite ves zagozdeni papir, se izpisovanje nadaljuje.

Podajalnik

Če se papir zagozdi v podajalniku, po napotkih spodaj odstranite zastoj papirja.
POMEMBNO
Pri napravi imageRUNNER 2525/2520 je podajalnik (DADF-AB1) dodatna oprema.
1
Odprite pokrov podajalnika.
2

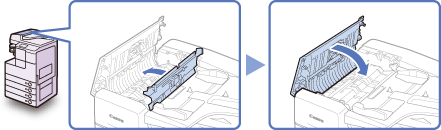

Odprite notranji pokrov, tako da ga držite za zapah spredaj.
3

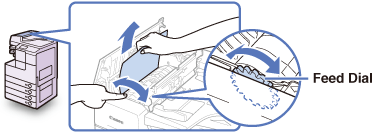

Zavrtite podajalni regulator in odstranite zagozdene originale.
Ne vlecite originala s silo, ker se lahko strga.
4
Zaprite notranji pokrov, zatem zaprite pokrov podajalnika.
Pri zapiranju pokrovov pazite, da si ne priščipnete prstov in se poškodujete.
5

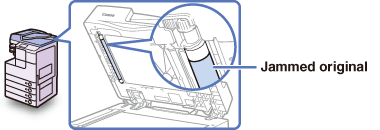

Dvignite podajalnik in odstranite zagozdene originale znotraj podajalnika.
Če vidite zagozdene originale v podajalniku, ponovite postopek od koraka 1 dalje. Ne vlecite originala s silo, ker se lahko strga.
6
Zaprite podajalnik.
Pri zapiranju dodajalca pazite, da si ne priščipnete prstov in se poškodujete.
Upoštevajte, da je lahko svetloba, ki jo oddaja kopirno steklo, zelo močna, ko zapirate dodajalec.
POMEMBNO
Ko odstranite vse zastoje papirja, vrnite vse ročice in pokrove v njihove prvotne položaje. Ko odstranite ves zagozdeni papir, se izpisovanje nadaljuje.

Odlagalna enota

Če se je papir zagozdil v odlagalni enoti, po napotkih spodaj odstranite zagozdeni papir.
1
Odstranite ves zagozdeni papir, ki štrli ven iz podstavka za odlaganje.
POMEMBNO
Ne poskušajte izvleči papirja s silo. Tako lahko poškodujete stroj.
2
Pritisnite na gumb na desnem pokrovu glavne enote in odprite desni pokrov.
3
Odstranite zagozdeni papir.
4
Položite roko na simbol roke () na desnem pokrovu glavne enote in previdno zaprite desni pokrov, tako da se zaskoči v zaprtem položaju.
Ko zapirate pokrov, pazite, da si ne priščipnete prstov in se poškodujete.
POMEMBNO
Ko odstranite vse zastoje papirja, vrnite vse ročice in pokrove v njihove prvotne položaje. Ko odstranite ves zagozdeni papir, se izpisovanje nadaljuje.

Notranja sortirka-B1 (Opcija)

Če se je papir zagozdil v sortirki (dodatna oprema), po napotkih spodaj odstranite zagozdeni papir.
1
Odstranite ves zagozdeni papir, ki štrli ven iz podstavka za odlaganje.
POMEMBNO
Ne poskušajte izvleči papirja s silo. Tako lahko poškodujete stroj.
2
Odprite sprednji pokrov sortirke in ga zatem zaprite.
Ko zapirate pokrov, pazite, da si ne priščipnete prstov in se poškodujete.
3
Pritisnite na gumb na desnem pokrovu glavne enote in odprite desni pokrov.
4
Izvlecite enoto za odlaganje papirja.
5
Odstranite zagozdeni papir.
Če se je papir zagozdil daleč v notranjosti, pritisnite navzdol na notranje vodilo in odstranite zagozdeni papir.
6
Vrnite odlagalno enoto v njen originalni položaj.
7
Položite roko na simbol roke () na desnem pokrovu glavne enote in previdno zaprite desni pokrov, tako da se zaskoči v zaprtem položaju.
Ko zapirate pokrov, pazite, da si ne priščipnete prstov in se poškodujete.
POMEMBNO
Ko odstranite vse zastoje papirja, vrnite vse ročice in pokrove v njihove prvotne položaje. Ko odstranite ves zagozdeni papir, se izpisovanje nadaljuje.
