Kuvertmatarsats

Det här avsnittet beskriver hur du använder Kuvertmatare-D1. Kuvertmataren kan bara monteras på papperslåda 2. ( Kuvertmatare-D1)
Kuvertmataren rymmer följande typer av kuvert: No.10 (COM10), ISO-B5, Monarch, ISO-C5 och DL. (Tillåtet pappersmaterial)
VIKTIGT
Tänk på att inte med kraft dra den främre styrskenan och sidostyrskenan i papperslådan åt fel håll när du monterar kuvertmataren på papperslådan. Det kan skada papperslådan.
Skriv inte ut på båda sidorna av kuvertet. Det kan medföra pappersstopp, smutsiga utskrifter och att maskinens insida blir smutsig.
Gör rätt inställningar för kuvertkassetten som motsvarar de kuvert som används. I annat fall kan det uppstå pappersstopp, smutsiga utskrifter eller smuts inuti maskinen.
Fyll inte på följande typer av kuvert i kuvertkassetten, eftersom de kan orsaka pappersstopp eller smutsiga utskrifter, eller smutsa ned maskinens insida:
Böjda, skrynkliga eller vikta kuvert
Mycket tjocka eller tunna kuvert
Fuktiga eller blöta kuvert
Trasiga kuvert
Oregelbundna kuvert
Kuvert med förslutningsanordning eller fönster
Redan förslutna kuvert
Kuvert med hål eller perforeringar
Kuvert med specialbeläggning
Kuvert av ytbehandlat färgat papper
Kuvert som är självhäftande, som använder bläck, lim eller andra ämnen som kan smälta, brännas, förångas eller avge lukter under fixeringsenhetens värme (ca. 200 °C). (Beroende på vilka material som användning för förseglingen, kan det hända att limmet smälter under fixeringsenhetens värme, vilket leder till att kuverten försluts.)
Kontakta din Canon-återförsäljare om du vill ändra breddstyrskenorna till att passa ISO-C5- eller ISO-B5-kuvert.
OBS
När du skriver ut kuvert, ska du tömma utmatningsfacket när det har hunnit samlats 10 utskrivna kuvert i facket.
Förvara kuverten på en plats som inte utsätts för höga temperaturer och fukt.
Om det är temperaturskillnad mellan den plats där kuverten har förvarats och den plats där de skrivs ut, bör du låta kuverten ligga på utskriftsplatsen i rumstemperatur innan de används.

Förbereda kuvert

Innan du fyller på kuvert i papperslådan förbereder du kuverten enligt nedanstående beskrivning.
1
Ta fem kuvert, skilj på dem enligt bilden och placera dem i en bunt. Upprepa detta steg fem gånger för varje sats med fem kuvert.
2
Placera kuverten på en ren och jämn yta och släta ut dem genom att trycka på dem runt om med handen, i pilarnas riktning. Upprepa detta steg fem gånger för varje sats med fem kuvert.
Var särskilt noga med att sprida ut kuverten i matningsriktningen.
3
Håll ned kuvertens övre kant med bestämd kraft så att deras flikar förblir plana.
OBS
Om kuverten fylls med luft bör du platta till dem med handen innan du fyller på dem i papperslådan.
Om du använder kuvert med förlimmade flikar kan det hända att limmet smälter av värmen och trycket i fixeringsenheten.

Fylla på kuvert

När du har förberett dina kuvert fyller du på dem i papperslåda 2 enligt beskrivningen nedan.
1
Tryck på knappen på papperslåda 2.
2
Ta tag i handtaget och dra ut papperslådan så långt det går.
3

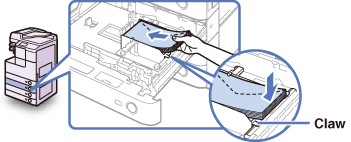

Fyll på 10 kuvert åt gången med utskriftssidan uppåt. Tryck samtidigt ned till höger på behållaren så att kuverten hålls på plats.
Se till att höjden på kuvertbunten inte understiger höjdmarkeringen ().

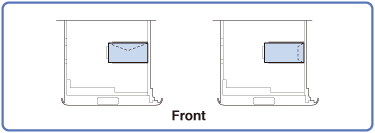

Se till att flikarna är riktade enligt nedanstående bild.

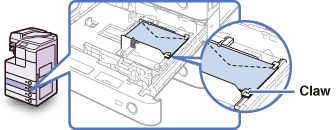

Jämna till den först inmatade kanten på kuverten och se till att de hålls på plats under klämman.
VIKTIGT
Ihoprullade eller böjda kuvert måste rätas ut innan det används.
Den maximala höjden (antalet) kuvert som kan fyllas på i kassetten är cirka 30 mm. Som referens är 30 mm cirka 50 kuvert. (Antalet kan variera beroende på kuverttyp och driftsförhållanden.)
4
Skjut försiktigt tillbaka papperslådan i maskinen tills den klickar på plats.
Var försiktig när du återställer papperslådan till sitt ursprungsläge så att du inte klämmer fingrarna.
VIKTIGT
Lägg aldrig papper eller andra föremål bredvid kuverten i den tomma delen av papperslådan. Det kan orsaka pappersstopp.
OBS
Ett otillräckligt antal kuvert kan leda till att maskinen slutar mata kuvert. Om det sker fyller du på fler kuvert.

Fylla på en annan typ av kuvert

Om du vill fylla på andra typer av kuvert i papperslåda 2 justerar du kuvertmataren enligt nedanstående beskrivning.
1
Gör inställningar för den nya kuverttypen i kuvertkassetten.
För hjälp, se Identifiera typen av kuvert i papperslåda 2.
VIKTIGT
Gör rätt inställningar för kuvertkassetten som motsvarar de kuvert som används. I annat fall kan det uppstå pappersstopp, smutsiga utskrifter eller smuts inuti maskinen.
2
Öppna papperslåda 2.
För hjälp, se steg 1 och 2 i Fylla på kuvert.
3
Ta tag i den vänstra och högra sidan av papperslådan och dra och lyft den ut ur maskinen.
4
Ta bort alla kuvert i den.
5

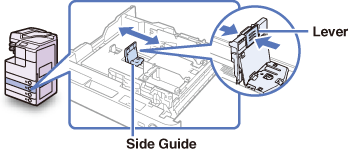

Tryck ned reglaget på sidostyrskenan. Håll in reglaget och passa in sidostyrskenan mot markeringen för önskat kuvertformat.
6

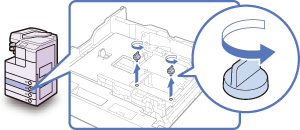

Skruva bort den främre breddskenan på kuvertmataren.
7
Håll ned kuvertbehållaren och flytta den främre breddskenan till märket för önskat kuvertformat.
8

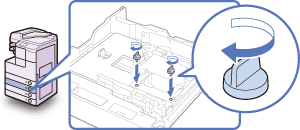

Skruva fast den främre breddskenan.
9
Flytta kuvertmatarens bakre breddskena bakåt på samma sätt som den främre breddskenan.
För hjälp, se steg 6 till 8.
10

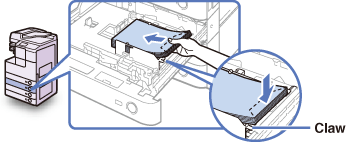

Fyll på 10 kuvert åt gången med utskriftssidan uppåt. Tryck samtidigt ned till höger på behållaren så att kuverten hålls på plats.
Se till att höjden på kuvertbunten inte understiger höjdmarkeringen ().
Se till att flikarna är riktade enligt nedanstående bild.

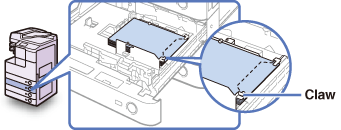

Jämna till den först inmatade kanten på kuverten och se till att de hålls på plats under klämman.
VIKTIGT
Ihoprullade eller böjda kuvert måste rätas ut innan det används.
Den maximala höjden (antalet) kuvert som kan fyllas på i kassetten är cirka 30 mm. Som referens är 30 mm cirka 50 kuvert. (Antalet kan variera beroende på kuverttyp och driftsförhållanden.)
11
Använd formatväljaren för att välja förinställt kuvertformat.
Om typen för påfyllda kuvert är inställt på [KUV.1]:
1
Skjut formatomkopplaren till sida ‘1’.
Om typen för påfyllda kuvert är inställt på [KUV.2]:
1
Skjut formatomkopplaren till sida ‘2’.
VIKTIGT
Gör rätt inställningar för kuvertkassetten som motsvarar de kuvert som används. I annat fall kan det uppstå pappersstopp, smutsiga utskrifter eller smuts inuti maskinen.
12
Ändra pappersformatetiketten så att den anger rätt kuverttyp i papperslådan.
För hjälp, se steg 5 i Justera en papperslåda för användning av ett annat pappersformat.
13
Skjut försiktigt tillbaka papperslådan i maskinen tills den klickar på plats.
Var försiktig när du återställer papperslådan till sitt ursprungsläge så att du inte klämmer fingrarna.
VIKTIGT
Lägg aldrig papper eller andra föremål bredvid kuverten i den tomma delen av papperslådan. Det kan orsaka pappersstopp.
OBS
Ett otillräckligt antal kuvert kan leda till att maskinen slutar mata kuvert. Om det sker fyller du på fler kuvert.
