Åtgärda pappersstopp

Om papper fastnar i maskinen, visas en displaybild som den nedan på pekskärmen. Med hjälp av den här displaybilden kan du direkt lokalisera och åtgärda pappersstoppet.
Vissa delar i maskinen är spänningsförande. När du tar bort papper som har fastnat i maskinen eller inspekterar maskinens inre delar, bör du inte låta halsband, armband eller andra metallföremål vidröra insidan av maskinen, eftersom det kan orsaka brännskador eller elektriska stötar.
Var försiktig när du tar bort original eller papper som har fastnat, så att du inte skär dig på papperets kanter.
Var försiktig när du tar bort papper som har fastnat inuti enheten så att du inte skär dig eller skadar dig på delar inuti enheten. Om det inte går att ta bort papperet ska du kontakta en lokal auktoriserad Canon-återförsäljare.
När du tar bort papper som har fastnat i maskinen bör du vara försiktig så att tonern på papperet inte smutsar ned dina händer eller kläder. Om du ändå får fläckar bör du omedelbart tvätta bort dem med kallt vatten. Om du använder varmt vatten fixeras tonerfärgen och det blir omöjligt att ta bort fläckarna.
När du tar bort papper som orsakar stopp i enheten bör du vara försiktig så att inte tonern på pappret skvätter så att du får den i ögonen eller i munnen. Om toner kommer in i ögonen eller munnen måste du genast skölja med kallt vatten och omedelbart kontakta läkare.
Fixeringsenheten och omgivande komponenter i enheten kan bli varma under drift. När du tar bort papper som har fastnat i enheten eller inspekterar enhetens inre delar, bör du inte vidröra fixeringsenheten eller närliggande områden, eftersom det kan orsaka brännskador.
När du har rensat pappersstoppet tar du genast bort händerna från enheten. Maskinen kan plötsligt påbörja en utskrift även om du inte själv använder den för tillfället. Fingrar, hår, kläder o d kan fastna i matningsvalsarna och orsaka personskador eller skador på utrustningen.
VIKTIGT
När du har åtgärdat alla pappersstopp ser du till att återställa alla spakar och luckor till deras ursprungliga lägen. När du har tagit bort allt papper som har fastnat fortsätter utskriften.
OBS
När alla pappersstopp har åtgärdats beräknar maskinen automatiskt om antalet kopior eller utskrifter som behöver göras. Du behöver inte ange antalet kopior eller utskrifter på nytt, ens om du skriver ut flera satser.

Lokalisera pappersstopp

När papper fastnar i maskinen känner maskinen av det och visar var det har fastnat. Uppskattade platser för det papper som har fastnat anges med punkter på maskinens bild. Kontrollera alla angivna platser på displayen och se motsvarande sidor nedan för instruktioner om hur du tar bort papperet som fastnat.
VIKTIGT
Stäng inte av maskinen innan du åtgärdat alla pappersstopp. Om maskinen stängs av och det finns papper som fastnat kvar i maskinen, kan det hända att maskinen inte känner av det när den sedan slås på igen.
OBS
Papper som fastnat hittas inte alltid där det anges. I så fall kontrollerar du andra platser och stänger sedan alla öppna luckor.
Maskinen med tillbehören Inre efterbehandlare-B1 och Inre extra efterbehandlingsfack-B1 monterade:
Maskinen med tillbehöret Inner 2 Way Tray-G1 monterat:
Nr
Stoppets plats
Sidor
1
Efterbehandlare
Inre efterbehandlare-B1 (tillval)
2
Dokumentmatare
Dokumentmatare
3
Pappersutmatningsenhet
Pappersutmatningsenhet
4
Fixeringsenhet (övre sida)
Fixeringsenhet
5
Fixeringsenhet (nedre sida)
Insidan av höger lucka
Arkmatare
Fixeringsenhet
Insidan av höger lucka
Arkmatare
6
Papperslåda 1
Papperslåda 1 och 2
7
Papperslåda 2
8
Papperslåda 3
Papperslådorna 3 och 4
9
Papperslåda 4

Fixeringsenhet

Om papper fastnar i fixeringsenheten, tar du bort det enligt beskrivningen nedan.
Fixeringsenheten och omgivande delar blir mycket heta. Var noga med att inte vidröra några andra delar än papperet som har fastnat och den övre luckan.
1

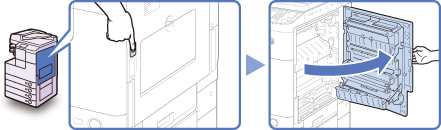

Tryck på knappen på huvudenhetens högra lucka och öppna luckan.
2
Ta bort allt utstickande papper från den nedre delen av fixeringsenheten.
3
Fäll ned fixeringsenhetens övre lucka genom att ta tag i fliken och ta bort allt papper som fastnat.
Fixeringsenheten och omgivande delar blir mycket heta. Var noga med att inte vidröra några andra delar än papperet som har fastnat och den övre luckan.
4
Sätt handen vid handsymbolen () på huvudenhetens högra lucka. Stäng försiktigt luckan så att den klickar på plats.
Var försiktig när du stänger luckan så att du inte klämmer fingrarna.
VIKTIGT
När du har åtgärdat alla pappersstopp ser du till att återställa alla spakar och luckor till deras ursprungliga lägen. När du har tagit bort allt papper som har fastnat fortsätter utskriften.

Insidan av höger lucka

Om papper fastnar innanför maskinens högra lucka tar du bort det enligt beskrivningen nedan.
OBS
2 Way Unit-B1 är tillval för imageRUNNER 2525/2520.
1
Tryck på knappen på huvudenhetens högra lucka och öppna luckan.
2
Ta bort papperet som har fastnat.
3
Ta bort papperet som har fastnat.
4
Sätt handen vid handsymbolen () på huvudenhetens högra lucka. Stäng försiktigt luckan så att den klickar på plats.
Var försiktig när du stänger luckan så att du inte klämmer fingrarna.
VIKTIGT
När du har åtgärdat alla pappersstopp ser du till att återställa alla spakar och luckor till deras ursprungliga lägen. När du har tagit bort allt papper som har fastnat fortsätter utskriften.

Arkmatare

Om papper fastnar i arkmataren följer du proceduren nedan för att ta bort det papper som fastnat.
1
Ta bort allt papper från arkmataren.
2
Ta bort papperet som har fastnat.
Dra inte ut papper som fastnat med kraft. Om du gör det kan maskinen skadas. Om du tycker det är svårt att dra ut papperet tar du bort det inifrån. (Insidan av höger lucka)
VIKTIGT
När du har åtgärdat alla pappersstopp ser du till att återställa alla spakar och luckor till deras ursprungliga lägen. När du har tagit bort allt papper som har fastnat fortsätter utskriften.

Papperslåda 1 och 2

Om papper fastnar i papperslåda 1 eller 2, tar du bort det enligt beskrivningen nedan.
VIKTIGT
Den procedur som beskrivs i det här avsnittet förutsätter att maskinen är utrustad med fyra papperslådor. Antalet tillgängliga papperslådor kan variera beroende på maskinens konfiguration.
1
Tryck på knappen på huvudenhetens högra lucka och öppna luckan.
2
Ta bort papperet som har fastnat.
3

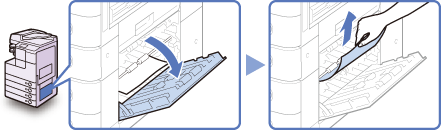

Öppna papperslådan högra lucka och ta bort papper som fastnat där.
4

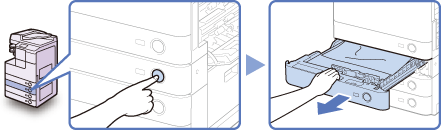

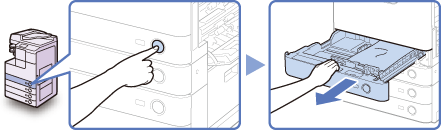

Tryck på knappen på papperslåda 1 och dra sedan ut den tills den stannar.
5
Ta bort papperet som har fastnat.
6
Skjut försiktigt tillbaka papperslådan i maskinen tills den klickar på plats.
Var försiktig när du återställer papperslådan till sitt ursprungsläge så att du inte klämmer fingrarna.
7

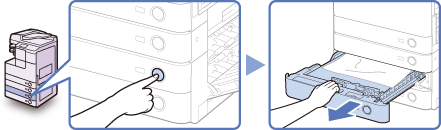

Tryck på knappen på papperslåda 2 och dra sedan ut den tills den stannar.
8
Ta bort papperet som har fastnat.
9
Skjut försiktigt tillbaka papperslådan i maskinen tills den klickar på plats.
Var försiktig när du återställer papperslådan till sitt ursprungsläge så att du inte klämmer fingrarna.
10
Stäng papperslådans högra lucka.
Var försiktig när du stänger luckan så att du inte klämmer fingrarna.
11
Sätt handen vid handsymbolen () på huvudenhetens högra lucka. Stäng försiktigt luckan så att den klickar på plats.
Var försiktig när du stänger luckan så att du inte klämmer fingrarna.
VIKTIGT
När du har åtgärdat alla pappersstopp ser du till att återställa alla spakar och luckor till deras ursprungliga lägen. När du har tagit bort allt papper som har fastnat fortsätter utskriften.

Papperslådorna 3 och 4

Om papper fastnar i papperslåda 3 eller 4, tar du bort det enligt beskrivningen nedan.
VIKTIGT
Den procedur som beskrivs i det här avsnittet förutsätter att maskinen är utrustad med fyra papperslådor. Antalet tillgängliga papperslådor kan variera beroende på maskinens konfiguration.
1
Tryck på knappen på huvudenhetens högra lucka och öppna luckan.
2

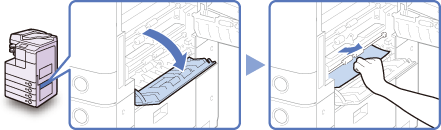

Öppna den högra luckan för kassettmatningsenheten och ta bort det papper som fastnat.
3
Tryck på knappen på papperslåda 3 och 4 och dra sedan ut den tills den stannar.
4
Ta bort papperet som har fastnat.
5
Skjut försiktigt tillbaka papperslådan i maskinen tills den klickar på plats.
Var försiktig när du återställer papperslådan till sitt ursprungsläge så att du inte klämmer fingrarna.
6
Stäng den högra luckan på kassettmatningsenheten.
Var försiktig när du stänger luckan så att du inte klämmer fingrarna.
7
Sätt handen vid handsymbolen () på huvudenhetens högra lucka. Stäng försiktigt luckan så att den klickar på plats.
Var försiktig när du stänger luckan så att du inte klämmer fingrarna.
VIKTIGT
När du har åtgärdat alla pappersstopp ser du till att återställa alla spakar och luckor till deras ursprungliga lägen. När du har tagit bort allt papper som har fastnat fortsätter utskriften.

Dokumentmatare

Om papper fastnar i dokumentmataren tar du bort det enligt beskrivningen nedan.
VIKTIGT
Dokumentmataren (DADF-AB1) är tillval för imageRUNNER 2525/2520.
1
Öppna locket till dokumentmataren.
2

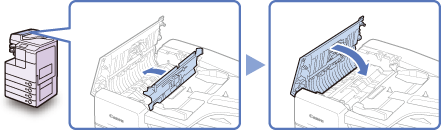

Ta tag i fliken framtill på innerluckan och öppna den.
3

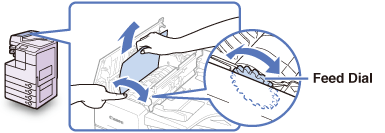

Vrid matarratten och ta bort allt papper som har fastnat.
Dra inte i originalet med våld eftersom du då kan riva sönder det.
4
Stäng den inre luckan och sedan dokumentmatarens lucka.
Var försiktig när du stänger luckan och locket så att du inte klämmer fingrarna.
5

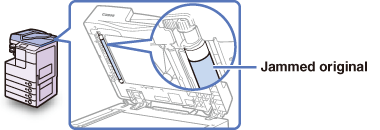

Lyft upp dokumentmataren och kontrollera om det finns papper kvar i den.
Om du hittar fastnat papper i dokumentmataren, upprepa proceduren från steg 1. Dra inte i originalet med våld eftersom du då kan riva sönder det.
6
Stäng dokumentmataren.
Var försiktig när du stänger dokumentmataren så att du inte klämmer fingrarna.
Tänk på att ljuset från originalglaset kan vara mycket starkt när du stänger dokumentmataren.
VIKTIGT
När du har åtgärdat alla pappersstopp ser du till att återställa alla spakar och luckor till deras ursprungliga lägen. När du har tagit bort allt papper som har fastnat fortsätter utskriften.

Pappersutmatningsenhet

Om papper fastnar i pappersutmatningsenheten, tar du bort det enligt beskrivningen nedan.
1
Ta bort allt utstickande papper från utmatningsfacket.
VIKTIGT
Dra inte ut papper som fastnat med kraft. Om du gör det kan maskinen skadas.
2
Tryck på knappen på huvudenhetens högra lucka och öppna luckan.
3
Ta bort papperet som har fastnat.
4
Sätt handen vid handsymbolen () på huvudenhetens högra lucka. Stäng försiktigt luckan så att den klickar på plats.
Var försiktig när du stänger luckan så att du inte klämmer fingrarna.
VIKTIGT
När du har åtgärdat alla pappersstopp ser du till att återställa alla spakar och luckor till deras ursprungliga lägen. När du har tagit bort allt papper som har fastnat fortsätter utskriften.

Inre efterbehandlare-B1 (tillval)

Om papper fastnar i efterbehandlaren, tar du bort det enligt beskrivningen nedan.
1
Ta bort allt utstickande papper från utmatningsfacket.
VIKTIGT
Dra inte ut papper som fastnat med kraft. Om du gör det kan maskinen skadas.
2

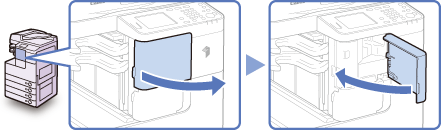

Öppna efterbehandlarens främre lucka och stäng den sedan.
Var försiktig när du stänger luckan så att du inte klämmer fingrarna.
3
Tryck på knappen på huvudenhetens högra lucka och öppna luckan.
4
Dra ut utmatningsenheten.
5
Ta bort papperet som har fastnat.
Om papperet har fastnat långt in, håller du ned den inre styrskenan och tar sedan bort papperet.
6
Återställ pappersutmatningsenheten till sitt ursprungsläge.
7
Sätt handen vid handsymbolen () på huvudenhetens högra lucka. Stäng försiktigt luckan så att den klickar på plats.
Var försiktig när du stänger luckan så att du inte klämmer fingrarna.
VIKTIGT
När du har åtgärdat alla pappersstopp ser du till att återställa alla spakar och luckor till deras ursprungliga lägen. När du har tagit bort allt papper som har fastnat fortsätter utskriften.
