Внутрішній фінішер B1

За допомогою приєднаного до апарата внутрішнього фінішера B1 можна впорядковувати документи за порядком нумерації сторінок (сортування) або за групами номерів сторінок (групування), а також за скріпленими комплектами (скріплення). Фінішер дає змогу також поєднувати режим Collate або Group з режимом Offset. (Режими кінцевої обробки)
Якщо додатковий лоток внутрішнього фінішера B1 приєднано до внутрішнього фінішера B1, роздруківки можна виводити до двох різних розташувань.
ВАЖЛИВО
Для використання фінішера в апаратах моделей imageRUNNER 2525/2520 необхідний також додатковий дволотковий пристрій B1.
Внутрішній фінішер B1 не можна встановлювати з додатковим внутрішнім двостороннім лотком G1
.
Якщо приєднано додатковий лоток внутрішнього фінішера B1, потрібно увімкнути функції лотка B, щоб апарат міг виводити до нього роздруківки. (Common Settings)

Вивідний лоток

Роздруківки виводяться до цього лотка.

Додатковий лоток

Висувайте допоміжний лоток, якщо виконується друк на папері великого формату, наприклад A3.

Додатковий лоток внутрішнього фінішера B1

Це додаткове обладнання можна приєднати до фінішера з метою отримання додаткового лотка виведення паперу.

Передня кришка внутрішнього фінішера B1

Відкрийте цю кришку, щоб замінити картридж степлера в контейнері степлера або усунути зминання скоб. (Заміна картриджа степлера і Видалення зім’ятих скоб)

Режими кінцевої обробки

Внутрішній фінішер B1 оснащений описаними нижче режимами кінцевої обробки.
Не тримайте руки в зазначених нижче компонентах фінішера, оскільки це може призвести до травмування.
лотки
блок скріплення (де відбувається скріплення)
Ролики
щілини між лотками та головним блоком
ВАЖЛИВО
Не кладіть на лотки фінішера нічого, окрім паперу, що виводиться, інакше можна пошкодити лотки.
Не розміщуйте нічого під лотками фінішера, оскільки це може призвести до пошкодження лотків.
ПРИМІТКА
Збільшення кількості аркушів і товщини стосу паперу на виході призводить до переміщення лотків виведення донизу. Щойно вивідні лотки заповнюються до межі, друк тимчасово припиняється. Щоб відновити друк, заберіть усі роздруківки з вивідних лотків.
Додаткову інформацію стосовно режиму сну див. в розділі Основні функції копіювання іІндивідуальне настроювання параметрів.

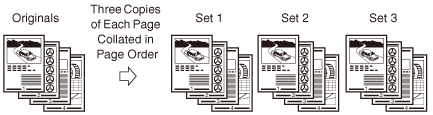

Режим Collate
Копії автоматично сортуються в комплекти в порядку розташування сторінок.
ВАЖЛИВО
Режим Collate доступний для таких форматів паперу: A4, A4R, A3 та A5R.

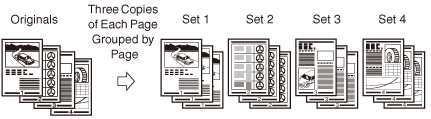

Режим Group
Усі копії однієї сторінки оригіналу групуються разом.
ВАЖЛИВО
Режим Group доступний для таких форматів паперу: A4, A4R, A3 та A5R.
Режим Staple
Копії автоматично сортуються в комплекти, відповідно до номерів сторінок, і скріплюються. Доступне скріплення таких типів: «Corner» і «Double». Доступні такі положення для скріплення: «TopLeft» «TopRight», а також «BtmRight» для «Corner» та «Left» і «Right» для «Double».

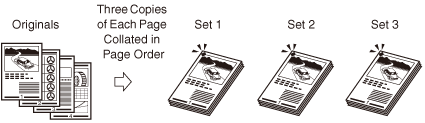

Якщо вибрано «Corner» та «TopLeft»:

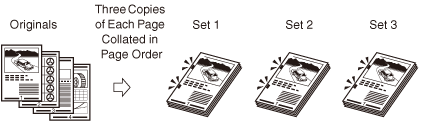

Якщо вибрано «Double» і «Left»:
Роздруківки скріплюються у вказаних нижче положеннях.

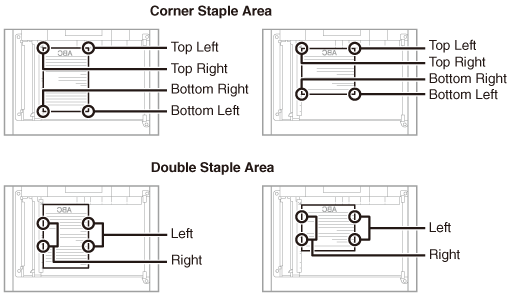

Якщо оригінал розміщений на склі експонування:

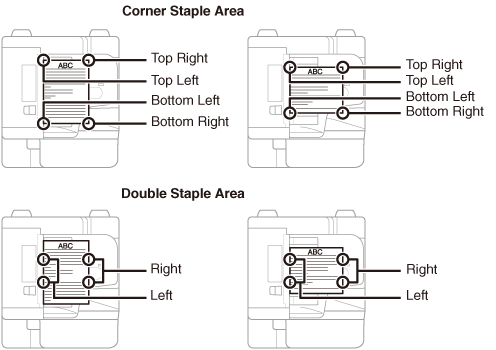

Якщо оригінали розміщені в подавачі:
Для скріплення можна використовувати папір щільністю від 64 до 128 г/м2. Нижче зазначена максимальна кількість аркушів, які можна скріпити, використовуючи папір щільністю 80 г/м2.
A4: 50 аркушів
A4R і A3: 30 аркушів
ВАЖЛИВО
Режим Staple (Скріплення) доступний для таких форматів паперу: A4, A4R і A3.
Не можна скріплювати конверти, прозорі плівки або етикетки.
Подвійне скріплення доступне для таких типів паперу: Plain (Звичайний), Recycled (Вторинний) або Color (Кольоровий).
Не витягайте роздруківки з області виведення, поки триває їх скріплення. Заберіть роздруківки після їх виведення до вивідних лотків.
Залежно від типу паперу може бути неможливо скріпити максимальну кількість аркушів, доступну для скріплення. У цьому разі змініть тип паперу або зменште кількість аркушів для скріплення.
ПРИМІТКА
Якщо на сенсорному дисплеї відображається повідомлення <Load staples.> (Завантажте скоби.), в апараті закінчилися скоби. Замініть картридж степлера новим картриджем. (Заміна картриджа степлера)
Режим Offset
Режим Offset можна вибирати в поєднанні з режимом Collate або Group. Кожний комплект роздруківок виводиться з однаковою орієнтацією, але зміщується почергово назад або вперед, залежно від положення попереднього шару.
ВАЖЛИВО
Режим Offset доступний для таких форматів паперу: A4, A4R і A3.
