Видалення тіней і ліній рамок
У режимах Frame Erase виконується видалення тіней і ліній, що з’являються під час копіювання оригіналів різних типів. У цьому розділі описано три доступні режими Frame Erase.
|
ВАЖЛИВО
|
|
Одночасно можна встановити лише один із цих трьох режимів видалення рамки. Якщо вибрати один із цих режимів, попередньо встановлений режим скасовується.
Режими Frame Erase можна встановити тільки для форматів оригіналів, які відображаються на сенсорному дисплеї.
|
|
ПРИМІТКА
|
|
Можна вибрати такі розміри оригіналу: A4, A4R, A3, A5 або A5R.
|
Видалення рамки оригіналу

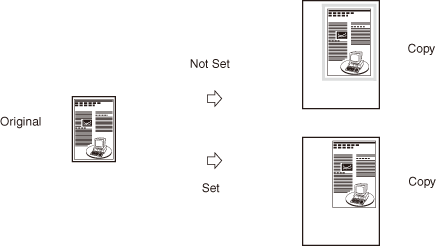

Режим Original Frame Erase дає змогу видалити темні поля та лінії рамки, що з’являються навколо копії, якщо оригінал менший за вибраний формат паперу. Також можна використовувати цей режим для створення чистих полів навколо країв копії.
/cg_c03_originalerase.gif)
|
ВАЖЛИВО
|
|
Режим Original Frame Erase не можна поєднувати з режимами Image Combination, ID Card Copy та Different Size Originals.
|
Видалення рамки книги

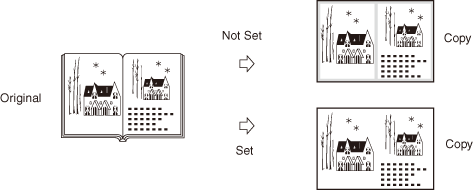

Режим Book Frame Erase дає змогу видалити темні поля, а також контурні лінії та лінії по центру, які з’являються під час копіювання розгортки зброшурованого оригіналу на один аркуш паперу.
/cg_c03_bookerase.gif)
|
ВАЖЛИВО
|
|
Покладіть брошурований оригінал, який потрібно копіювати, на скло експонування.
Режим Book Frame Erase не можна поєднувати з режимами Image Combination, ID Card Copy та Different Size Originals.
|
Видалення оправи

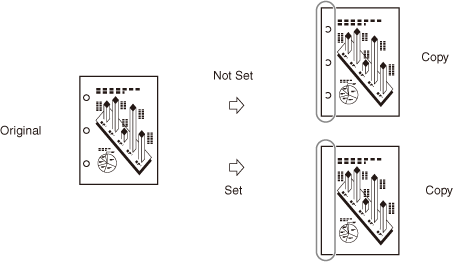

Режим Binding Erase дає змогу видалити тіні, які з’являються на копіях від отворів брошурування оригіналів.
/cg_c03_bindingerase.gif)
|
ВАЖЛИВО
|
|
Не розташовуйте оригінали з отворами брошурування в подавачі. Це може призвести до пошкодження оригіналів.
Режим Binding Erase не можна поєднувати з режимами Book to 2-Sided, 2-Page Separation, ID Card Copy, Different Size Originals і Booklet.
|
Видалення рамки оригіналу
1
Розмістіть оригінали → натисніть кнопку [Special Features] → [Frame Erase].
/L03014.gif)
2
Натисніть кнопку [Original Frame Erase] → [Next].
/L03015.gif)
3
Виберіть формат оригіналу → натисніть кнопку [Next].
/L03016.gif)
ВАЖЛИВО!
Можна встановити режим Original Frame Erase тільки для форматів оригіналів, відображених на сенсорному дисплеї.
ПРИМІТКА
Щоб вибрати формат паперу в дюймах, натисніть кнопку [Inch-size].
4
Укажіть ширину видалення рамки, натискаючи [-] або [+].
ПРИМІТКА
Значенням за замовчуванням є 4 мм. Можна встановити будь-яку ширину видалення рамки від 1 до 50 мм.
Для введення значень у міліметрах можна також використовувати цифрові клавіші
–
і клавішу
(Clear) на панелі керування.
– і клавішу (Clear) на панелі керування.Щоб ввести значення в дюймах, див. розділ Настроювання основних параметрів апарата.
Якщо потрібно встановити однакову ширину для всіх чотирьох полів, виконайте зазначені нижче дії.
|
1
|
Клавішами [-] та [+] зазначте ширину області видалення рамки → натисніть кнопку [OK].
/L03017.gif) |
Якщо необхідно вказати різну ширину зверху, знизу, зліва та справа, виконайте зазначені нижче дії.
|
1
|
Натисніть кнопку [Adjust Each Dim.].
/L03017_1.gif) |
|
2
|
Виберіть сторону, для якої потрібно встановити ширину видалення рамки → натискаючи клавіші [-] та [+] укажіть відповідні значення ширини видалення рамки → натисніть кнопку [OK].
/L03018.gif) Пункти [Top], [Left], [Right] і [Bottom] на дисплеї означають положення оригіналів, якщо їх розташовано на склі експонування або в подавачі.
ПРИМІТКА
Щоб повернутися до екрана для настроювання однакової ширини для всіх чотирьох полів, натисніть кнопку [Adjust All At Once].
|
5
Натисніть кнопку [Done].
На дисплеї знову відобразиться верхній екран.
6
Введіть потрібну кількість копій (від 1 до 999) за допомогою цифрових клавіш –.
–.7
Натисніть клавішу
(Start).
(Start).Почнеться копіювання.
|
ПРИМІТКА
|
|
Щоб скасувати цей параметр, натисніть клавіші в такому порядку: [Special Features] → [Frame Erase] → [Cancel].
Щоб скасувати всі параметри та відновити в апараті стандартні параметри, натисніть клавішу
 (Reset). |
Видалення рамки книги
1
Розмістіть оригінал на склі експонування → натисніть кнопку [Special Features] → [Frame Erase].
/CP_1_7.gif)
Для отримання довідки див. розділ Видалення рамки оригіналу.
2
Натисніть кнопку [Book Frame Erase] → [Next].
/L03019.gif)
3
Виберіть формат брошурованого оригіналу, коли він розкритий → натисніть кнопку [Next].
/L03020.gif)
ВАЖЛИВО!
Можна встановити режим Book Frame Erase тільки для форматів оригіналів, указаних на сенсорному дисплеї.
ПРИМІТКА
Щоб вибрати формат паперу в дюймах, натисніть кнопку [Inch-size].
4
Укажіть значення ширини видалення рамки клавішами [-] та [+].
ПРИМІТКА
Значенням за замовчуванням для кожної сторони є «4 mm», а для центру — «10 mm». Можна встановити будь-яку ширину видалення рамки від 1 до 50 мм.
Для введення значень у міліметрах можна також використовувати цифрові клавіші – і клавішу (Clear) на панелі керування.
– і клавішу (Clear) на панелі керування.Щоб ввести значення в дюймах, див. розділ Настроювання основних параметрів апарата.
Якщо потрібно встановити однакову ширину для всіх чотирьох полів, виконайте зазначені нижче дії.
|
1
|
Натисніть кнопку [Center] та/або [Sides] → клавішами [-] та [+] укажіть відповідні значення ширини видалення рамки → натисніть кнопку [OK].
/L03021.gif) |
Якщо потрібно вказати ширину верхнього, лівого, центрального, правого та нижнього полів окремо, виконайте зазначені нижче дії.
|
1
|
Натисніть кнопку [Adjust Each Dim.].
/L03021_1.gif) |
|
2
|
Виберіть сторону, для якої потрібно встановити ширину видалення рамки → натискаючи клавіші [-] та [+] укажіть відповідні значення ширини видалення рамки → натисніть кнопку [OK].
/L03022.gif) Щоб видалити темні поля з лівого боку, виберіть [Right].
Щоб видалити темні поля з правого боку, виберіть [Left].
ПРИМІТКА
Щоб повернутися до екрана для настроювання однакової ширини для всіх чотирьох полів, натисніть кнопку [Adjust All At Once].
|
5
Натисніть кнопку [Done].
На дисплеї знову відобразиться верхній екран.
6
Введіть потрібну кількість копій (від 1 до 999) за допомогою цифрових клавіш –.
–.7
Натисніть клавішу (Start).
(Start).Почнеться копіювання.
ПРИМІТКА
Щоб скасувати цей параметр, натисніть клавіші в такому порядку: [Special Features] → [Frame Erase] → [Cancel].
Щоб скасувати всі параметри та відновити в апараті стандартні параметри, натисніть клавішу (Reset).
(Reset).Видалення оправи
Цей режим дає змогу видалити тіні, які з’являються на копіях від отворів брошурування оригіналів.
1
Розмістіть оригінал на склі експонування → натисніть кнопку [Special Features] → [Frame Erase].
Для отримання довідки див. крок 1 у розділі Видалення рамки оригіналу.
2
Натисніть кнопку [Binding Erase] → [Next].
/L03023.gif)
3
Виберіть сторону, на якій розташовані отвори брошурування → натисніть кнопку [Next].
/L03024.gif)
Пункти [Top], [Left], [Right] і [Bottom] на дисплеї означають положення оригіналів, якщо їх розташовано на склі експонування.
4
Клавішами [-] та [+] зазначте ширину області видалення рамки → натисніть кнопку [OK] → [Done].
На дисплеї знову відобразиться верхній екран.
/L03025.gif)
ПРИМІТКА
Значенням за замовчуванням є 18 мм. Можна встановити будь-яку ширину видалення рамки від 3 до 20 мм.
Для введення значень у міліметрах можна також використовувати цифрові клавіші – і клавішу (Clear) на панелі керування.
– і клавішу (Clear) на панелі керування.Щоб ввести значення в дюймах, див. розділ Настроювання основних параметрів апарата.
5
Введіть потрібну кількість копій (від 1 до 999) за допомогою цифрових клавіш –.
–.6
Натисніть клавішу (Start).
(Start).Почнеться копіювання.
ПРИМІТКА
Щоб скасувати цей параметр, натисніть клавіші в такому порядку: [Special Features] → [Frame Erase] → [Cancel].
Щоб скасувати всі параметри та відновити в апараті стандартні параметри, натисніть клавішу (Reset).
(Reset).
