Усунення зминання паперу

Якщо станеться зминання паперу всередині апарата, на сенсорному дисплеї з’явиться екран, подібний до наведеного нижче. Цей екран дає змогу швидко знайти й усунути зминання паперу.
Усередині апарата є кілька областей, які перебувають під високою напругою електричного струму. Усуваючи зім’ятий папір або перевіряючи внутрішні компоненти апарата, уважно слідкуйте, щоб намиста, браслети та інші металеві предмети не торкалися внутрішніх компонентів апарата, оскільки це може призвести до опіків або ураження електричним струмом.
Витягуючи зім’ятий папір або оригінал, будьте обережні, щоб не порізати руки краями аркушів оригіналу або паперу.
Видаляючи папір, що зім’явся всередині апарата, будьте обережні, щоб не порізати руки й не травмуватися внутрішніми частинами апарата. Якщо видалити папір не вдається, зверніться до місцевого уповноваженого дилера Canon.
Усуваючи папір, який застряг усередині апарата, будьте уважні, щоб уникнути забруднення внаслідок контакту рук або одягу з тонером, що залишився на аркуші. Якщо забруднення все ж відбулося, негайно промийте їх холодною водою. Тепла вода може закріпити тонер, що унеможливить видалення його плям.
Усуваючи папір, що застряг усередині апарата, робіть це обережно, щоб запобігти розсипанню та потраплянню тонера в очі або до рота. Якщо тонер усе ж потрапив в очі або до рота, негайно промийте їх холодною водою й одразу зверніться до лікаря.
Блок фіксації та компоненти навколо нього можуть нагріватися під час роботи. Видаляючи зім’ятий папір або оглядаючи внутрішні компоненти апарата, не торкайтеся блока закріплення та деталей навколо нього, оскільки це може призвести до опіків або ураження електричним струмом.
Після видалення зім’ятого паперу одразу заберіть руки зсередини апарата. Навіть якщо апарат не працює, руки, волосся або одяг можуть застрягти поміж роликів подавання, що може призвести до травмування або пошкодження, якщо апарат раптово розпочне друк.
ВАЖЛИВО
Після видалення всього зім’ятого паперу переконайтеся, що всі важелі та кришки повернуто в початкове положення. Одразу після видалення всього зім’ятого паперу друк відновиться.
ПРИМІТКА
Після усунення всього зім’ятого паперу апарат автоматично виконає перерахунок кількості копій або роздруківок, які необхідно зробити. Немає потреби вводити кількість копій або роздруківок повторно, навіть якщо виконується друк кількох комплектів.

Виявлення місцезнаходження зминань паперу

У разі виникнення зминання паперу апарат виявляє його місцезнаходження і повідомляє про це користувача. Приблизні місця зминання паперу позначені крапками на зображенні апарата. Перевірте наявність зминань паперу в усіх місцях, зазначених на сенсорному дисплеї, і усуньте зім’ятий папір, керуючись наведеними на наступних сторінках відповідними інструкціями.
ВАЖЛИВО
Перш ніж вимикати апарат, усуньте весь зім’ятий папір. Якщо вимкнути апарат, попередньо не усунувши зім’ятий папір, при наступному увімкненні виявити місця зминань може бути неможливо.
ПРИМІТКА
Виявити зминання паперу в зазначених областях неможливо. У такому разі перевірте наявність зминань в інших місцях і закрийте всі відкриті кришки.
Апарат із приєднаними додатковим внутрішнім фінішером B1 і додатковим лотком внутрішнього фінішера B1
Апарат із приєднаним додатковим внутрішнім двостороннім лотком G1
Номер
Місце зминання паперу
Сторінки
1
Фінішер
Внутрішній фінішер B1 (додаткове обладнання)
2
Подавач
Подавач
3
Блок виведення паперу
Блок виведення паперу
4
Блок закріплення (Верхня частина)
Блок закріплення
5
Блок закріплення (Нижня частина)
Під правою кришкою
Лоток ручного подавання
Блок закріплення
Під правою кришкою
Лоток ручного подавання
6
Шухляда для паперу 1
Шухляди для паперу 1 та 2
7
Шухляда для паперу 2
8
Шухляда для паперу 3
Шухляди для паперу 3 та 4
9
Шухляда для паперу 4

Блок закріплення

Якщо папір застряг у блоку закріплення, видаліть зім’ятий папір наведеним нижче способом.
Блок закріплення та компоненти навколо нього можуть нагріватися до високих температур. Видаляючи зім’ятий папір, не торкайтеся жодних компонентів, окрім зім’ятого паперу та верхньої кришки.
1

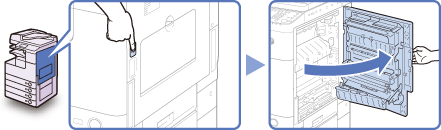

Натисніть кнопку на правій кришці головного блока, а потім відкрийте праву кришку.
2
Видаліть увесь зім’ятий папір, який виступає з нижньої частини блока закріплення.
3
Потягніть донизу верхню кришку блока закріплення за язичок і видаліть зім’ятий папір.
Блок закріплення та компоненти навколо нього можуть нагріватися до високих температур. Видаляючи зім’ятий папір, не торкайтеся жодних компонентів, окрім зім’ятого паперу та верхньої кришки.
4
Натисніть рукою на символ () на правій кришці головного блока, а потім обережно закривайте праву кришку, поки вона не зафіксується.
Закриваючи кришку, будьте обережні, щоб не прищемити нею пальці.
ВАЖЛИВО
Після видалення всього зім’ятого паперу переконайтеся, що всі важелі та кришки повернуто в початкове положення. Одразу після видалення всього зім’ятого паперу друк відновиться.

Під правою кришкою

Якщо зминання паперу сталося під правою кришкою апарата, видаліть зім’ятий папір, як описано нижче.
ПРИМІТКА
Дволотковий пристрій B1 є додатковим обладнанням до апаратів imageRUNNER 2525/2520.
1
Натисніть кнопку на правій кришці головного блока, а потім відкрийте праву кришку.
2
Видаліть увесь зім’ятий папір.
3
Видаліть увесь зім’ятий папір.
4
Натисніть рукою на символ () на правій кришці головного блока, а потім обережно закривайте праву кришку, поки вона не зафіксується.
Закриваючи кришку, будьте обережні, щоб не прищемити нею пальці.
ВАЖЛИВО
Після видалення всього зім’ятого паперу переконайтеся, що всі важелі та кришки повернуто в початкове положення. Одразу після видалення всього зім’ятого паперу друк відновиться.

Лоток ручного подавання

Якщо зминання паперу сталося в лотку ручного подавання, для видалення зім’ятого паперу виконайте описану нижче процедуру.
1
Заберіть із лотка ручного подавання увесь незім’ятий папір.
2
Видаліть увесь зім’ятий папір.
Не намагайтеся витягти зім’ятий папір силоміць. Це може призвести до пошкодження апарата. Якщо витягання зім’ятого паперу вимагає застосування сили, спробуйте видалити його зсередини апарата. (Під правою кришкою)
ВАЖЛИВО
Після видалення всього зім’ятого паперу переконайтеся, що всі важелі та кришки повернуто в початкове положення. Одразу після видалення всього зім’ятого паперу друк відновиться.

Шухляди для паперу 1 та 2

Якщо папір зім’явся всередині шухляд для паперу 1 або 2, видаліть зім’ятий папір наведеним нижче способом.
ВАЖЛИВО
В описаній у цьому розділі процедурі передбачається, що апарат обладнано чотирма шухлядами для паперу. Кількість доступних шухляд для паперу може бути різною — це залежить від конфігурації апарата.
1
Натисніть кнопку на правій кришці головного блока, а потім відкрийте праву кришку.
2
Видаліть увесь зім’ятий папір.
3

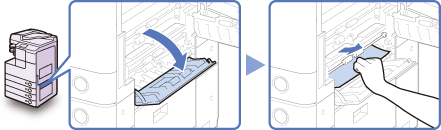

Відкрийте праву кришку шухляди для паперу й видаліть із неї весь зім’ятий папір.
4

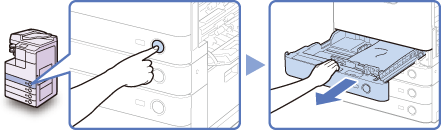

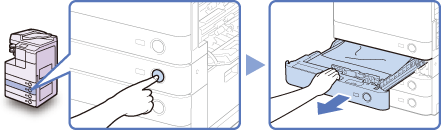

Натисніть кнопку на шухляді для паперу 1, а потім витягніть шухляду до упору.
5
Видаліть увесь зім’ятий папір.
6
Злегка заштовхніть шухляду для паперу назад в апарат до фіксації з клацанням.
Повертаючи шухляду для паперу в початкове положення, будьте обережні, щоб не прищемити пальці й не завдати собі травми.
7
Натисніть кнопку на шухляді для паперу 2, а потім витягніть шухляду до упору.
8
Видаліть увесь зім’ятий папір.
9
Злегка заштовхніть шухляду для паперу назад в апарат до фіксації з клацанням.
Повертаючи шухляду для паперу в початкове положення, будьте обережні, щоб не прищемити пальці й не завдати собі травми.
10
Закрийте праву кришку шухляди для паперу.
Закриваючи кришку, будьте обережні, щоб не прищемити нею пальці.
11
Натисніть рукою на символ () на правій кришці головного блока, а потім обережно закривайте праву кришку, поки вона не зафіксується.
Закриваючи кришку, будьте обережні, щоб не прищемити нею пальці.
ВАЖЛИВО
Після видалення всього зім’ятого паперу переконайтеся, що всі важелі та кришки повернуто в початкове положення. Одразу після видалення всього зім’ятого паперу друк відновиться.

Шухляди для паперу 3 та 4

Якщо зминання паперу сталося всередині Шухляд для паперу 3 та 4, видаліть зім’ятий папір, як описано нижче.
ВАЖЛИВО
В описаній у цьому розділі процедурі передбачається, що апарат обладнано чотирма шухлядами для паперу. Кількість доступних шухляд для паперу може бути різною — це залежить від конфігурації апарата.
1
Натисніть кнопку на правій кришці головного блока, а потім відкрийте праву кришку.
2

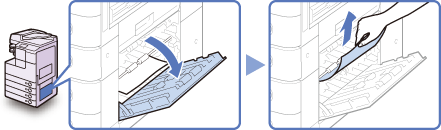

Відкрийте праву кришку касетного блока подавання та видаліть зім’ятий папір.
3

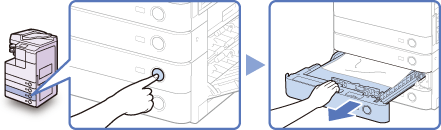

Натисніть кнопку на шухляді для паперу 3 або 4 та витягніть шухляду до упору.
4
Видаліть увесь зім’ятий папір.
5
Злегка заштовхніть шухляду для паперу назад в апарат до фіксації з клацанням.
Повертаючи шухляду для паперу в початкове положення, будьте обережні, щоб не прищемити пальці й не завдати собі травми.
6
Закрийте праву кришку касетного блока подавання.
Закриваючи кришку, будьте обережні, щоб не прищемити нею пальці.
7
Натисніть рукою на символ () на правій кришці головного блока, а потім обережно закривайте праву кришку, поки вона не зафіксується.
Закриваючи кришку, будьте обережні, щоб не прищемити нею пальці.
ВАЖЛИВО
Після видалення всього зім’ятого паперу переконайтеся, що всі важелі та кришки повернуто в початкове положення. Одразу після видалення всього зім’ятого паперу друк відновиться.

Подавач

Якщо папір застряг у подавачі, видаліть зім’ятий папір наведеним нижче способом.
ВАЖЛИВО
Подавач (DADF-AB1) є додатковим обладнанням для апаратів imageRUNNER 2525/2520.
1
Відкрийте кришку подавача.
2

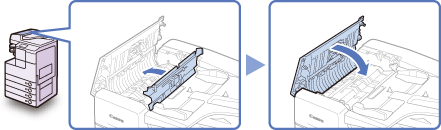

Відкрийте внутрішню кришку, утримуючи її за передній язичок.
3

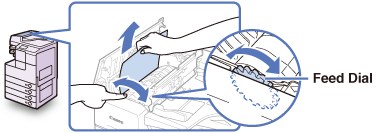

Поверніть диск подавання та видаліть усі зім’яті оригінали.
Не витягуйте оригінал силоміць, оскільки він може порватися.
4
Закрийте внутрішню кришку, а потім — кришку подавача.
Закриваючи кришку, будьте обережні, щоб не прищемити пальці, оскільки це може призвести до травмування.
5

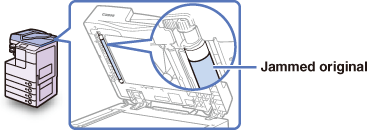

Підніміть подавач і переконайтеся, що всередині не залишилося зім’ятих оригіналів.
Якщо виявиться, що в подавачі залишився зім’ятий оригінал, повторіть процедуру, починаючи з кроку 1. Не витягуйте оригінал силоміць, оскільки він може порватися.
6
Закрийте подавач.
Закриваючи подавач, будьте обережні, щоб не прищемити пальці, оскільки це може призвести до травмування.
Закриваючи подавач, майте на увазі, що світло від скла експонування може бути дуже яскравим.
ВАЖЛИВО
Після видалення всього зім’ятого паперу переконайтеся, що всі важелі та кришки повернуто в початкове положення. Одразу після видалення всього зім’ятого паперу друк відновиться.

Блок виведення паперу

Якщо зминання паперу сталося в блоку виведення паперу, видаліть зім’ятий папір, як описано нижче.
1
Видаліть зім’ятий папір, який виступає з вивідного лотка.
ВАЖЛИВО
Не намагайтеся витягти зім’ятий папір силоміць. Це може призвести до пошкодження апарата.
2
Натисніть кнопку на правій кришці головного блока, а потім відкрийте праву кришку.
3
Видаліть увесь зім’ятий папір.
4
Натисніть рукою на символ () на правій кришці головного блока, а потім обережно закривайте праву кришку, поки вона не зафіксується.
Закриваючи кришку, будьте обережні, щоб не прищемити нею пальці.
ВАЖЛИВО
Після видалення всього зім’ятого паперу переконайтеся, що всі важелі та кришки повернуто в початкове положення. Одразу після видалення всього зім’ятого паперу друк відновиться.

Внутрішній фінішер B1 (додаткове обладнання)

Якщо зминання паперу сталося в додатковому фінішері, видаліть зім’ятий папір, як описано нижче.
1
Видаліть зім’ятий папір, який виступає з вивідного лотка.
ВАЖЛИВО
Не намагайтеся витягти зім’ятий папір силоміць. Це може призвести до пошкодження апарата.
2

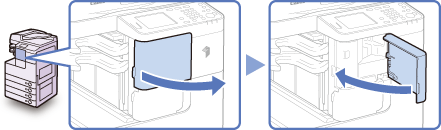

Відкрийте передню кришку фінішера, а потім закрийте її.
Закриваючи кришку, будьте обережні, щоб не прищемити нею пальці.
3
Натисніть кнопку на правій кришці головного блока, а потім відкрийте праву кришку.
4
Витягніть блок виведення паперу.
5
Видаліть увесь зім’ятий папір.
Якщо зминання паперу виникло далеко всередині, притисніть внутрішній напрямник і вийміть зім’ятий папір.
6
Поверніть блок виведення паперу в початкове положення.
7
Натисніть рукою на символ () на правій кришці головного блока, а потім обережно закривайте праву кришку, поки вона не зафіксується.
Закриваючи кришку, будьте обережні, щоб не прищемити нею пальці.
ВАЖЛИВО
Після видалення всього зім’ятого паперу переконайтеся, що всі важелі та кришки повернуто в початкове положення. Одразу після видалення всього зім’ятого паперу друк відновиться.
