Posizionamento degli originali
Posizionare gli originali sul vetro di lettura o nell'alimentatore. Il vetro di lettura consente di acquisire documenti voluminosi o rilegati come i libri. È possibile caricare nell'alimentatore due o più fogli in modo da acquisirli senza interruzioni. Per informazioni sui formati che è possibile posizionare, ecc. consultare Unità principale o Alimentatore (DADF-AV).
| ||||
| ||||
 |
Per acquisire i documenti con maggiore precisioneGli originali inseriti nell'alimentatore vengono acquisiti durante l'alimentazione nella macchina. I documenti posti sul vetro di lettura, al contrario, rimangono in una posizione fissa durante l'acquisizione. Per assicurare una scansione più accurata, si consiglia di posizionare gli originali sul vetro di lettura. Per la scansione di carta per tracciatura o lucidiPer acquisire originali trasparenti (ad esempio, carta per tracciatura o lucidi), posizionarli sul vetro di lettura e coprirli con un foglio di carta bianco. |
Posizionamento degli originali sul vetro di lettura
1
Aprire l'alimentatore o il coperchio del vetro di lettura.
Se si posiziona un originale più grande dell'apertura dell'alimentatore, il formato dell'originale potrebbe non essere rilevato correttamente.
2

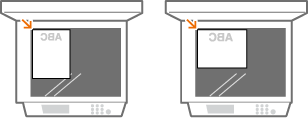

Posizionare il documento rivolto verso il basso sul vetro di lettura.
Allineare l'angolo del documento originale con l'angolo superiore sinistro del vetro di lettura.
Quando si copia un originale in modalità fronte-retro, posizionare l'originale in modo che il lato superiore e inferiore siano posizionati correttamente, come illustrato nella figura seguente.
3
Chiudere delicatamente l'alimentatore o il coperchio del vetro di lettura.
L'originale è pronto per la scansione.
Al termine della scansione, rimuovere l'originale dal vetro di lettura.
Inserimento degli originali nell'alimentatore
1
Distanziare le guide scorrevoli.
Muovere le guide scorrevoli verso l'esterno, finché la loro apertura non risulta leggermente più ampia della larghezza dell'originale.
2

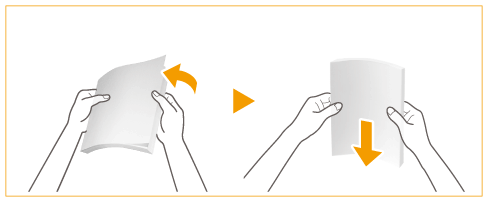

Smazzare la risma del documento e allineare i bordi.
Suddividere l'originale in piccole risme e allineare i bordi battendo leggermente alcune volte la risma su una superficie piana.
3
Inserire nell'alimentatore gli originali rivolti verso l'alto.
Accertarsi che la risma di originali non superi l'indicazione di carico limite (
). Se gli originali superano tale limite, è possibile che non vengano digitalizzati oppure potrebbero causare un inceppamento della carta.
). Se gli originali superano tale limite, è possibile che non vengano digitalizzati oppure potrebbero causare un inceppamento della carta.Eliminare le pieghe dagli originali prima di inserirli nell'alimentatore. Se l'originale è piegato, potrebbe comparire una schermata di errore perché il formato degli originali non viene rilevato correttamente.
Gli originali sottili possono arricciarsi se usati in un ambiente ad elevata temperatura o umidità.
Quando si copia un originale in modalità fronte-retro, posizionare l'originale in modo che il lato superiore e inferiore siano posizionati correttamente, come illustrato nella figura seguente.
È possibile posizionare originali di formato diverso e digitalizzarli contemporaneamente.
Copia di originali di formati diversi insieme (originali di formati diversi)
Scansione di originali di formati diversi insieme (originali di formati diversi)
Copia di originali di formati diversi insieme (originali di formati diversi)
Scansione di originali di formati diversi insieme (originali di formati diversi)
4
Allineare le guide scorrevoli ai bordi dell'originale.
Muovere le guide scorrevoli verso l'interno fino ad allinearle perfettamente ai bordi dell'originale.
Gli originali sono pronti per la scansione.
Allineare perfettamente le guide scorrevoli ai bordi dell'originale
Guide scorrevoli non perfettamente allineate o troppo strette possono provocare inceppamenti o errata alimentazione dei fogli.
Durante l'acquisizione dei documenti
Non aggiungere o rimuovere originali.
Al termine della scansione
Rimuovere gli originali digitalizzati dal vassoio di consegna originali per evitare inceppamenti della carta. Per evitare che gli originali rimangano nel vassoio di consegna originali, l'indicatore di consegna di originali si accende mentre gli originali vengono espulsi e lampeggia per qualche istante dopo la consegna degli originali.
Quando si posizionano originali di carta sottile
Fare attenzione a non esercitare una pressione eccessiva durante il posizionamento degli originali. L'originale potrebbe non essere alimentato correttamente oppure potrebbe provocare un inceppamento della carta.
Quando si esegue la scansione ripetuta dello stesso originale
Si consiglia di non eseguire ripetutamente la scansione dello stesso originale per più di cinque volte (il numero varia in base alla qualità della carta). L'originale può piegarsi o arricciarsi oppure può essere difficile inviarlo.
