Sonstige Netzwerkeinstellungen

Ändern Sie die folgenden Optionen je nach der Netzwerkumgebung.

Konfigurieren des PASV-Modus für FTP

PASV ist ein FTP-Kommunikationsmodus für die Dateiübertragung. Wenn Sie durch eine Firewall eine Verbindung zu einem FTP-Server herstellen wollen, müssen Sie den PASV-Modus verwenden. Überprüfen Sie zunächst, ob der PASV-Modus auf dem FTP-Server eingestellt ist.


Ob der PASV-Modus für FTP verwendet wird, hängt von Ihrer Netzwerkumgebung und den Einstellungen auf dem FTP-Server ab, an den Daten gesendet werden. Weitere Informationen erhalten Sie von Ihrem Netzwerkadministrator.

<Menü>

<Präferenzen>

<Ein>

Starten Sie das Gerät neu

Konfigurieren von SNTP

SNTP (Simple Network Time Protocol) ermöglicht die Einstellung der Systemuhr über einen Zeitserver im Netzwerk. Wenn Sie SNTP verwenden, überprüft das System den Zeitserver regelmäßig und sorgt auf diese Weise für eine stets genaue Systemzeit. Die Zeit wird auf der Grundlage der koordinierten Weltzeit (UTC, Universal Time Coordinated) eingestellt; Sie müssen also die Zeitzone angeben, bevor Sie SNTP konfigurieren (Einstellen von Datum und Uhrzeit). Sie können die SNTP-Einstellungen über Remote UI festlegen.


Das SNTP-Protokoll des Geräts unterstützt NTP- (Version 3) und SNTP-Server (Version 3 und 4). Weitere Informationen über die Grundfunktionen, die bei der Konfiguration des Geräts über die Remote UI auszuführen sind, finden Sie unter Einstellen von Menüoptionen über Remote UI.

Starten Sie Remote UI, und melden Sie sich im Systemmanager-Modus an. Starten von Remote UI

Klicken Sie auf der Portalseite auf [Einstellungen/Registrierung]. Remote UI-Bildschirm

Wählen Sie [Netzwerkeinstellungen]

[SNTP-Einstellungen].

Klicken Sie auf [Bearbeiten].

Aktivieren Sie das Kontrollkästchen [SNTP verwenden] und legen Sie die erforderlichen Einstellungen fest.

[SNTP verwenden]
Aktivieren Sie das Kontrollkästchen, um SNTP für die Synchronisation zu verwenden. Wenn Sie SNTP nicht verwenden, deaktivieren Sie das Kontrollkästchen.

[NTP-Servername]
Geben Sie die IP-Adresse des NTP- oder SNTP-Servers ein. Wenn im Netzwerk DNS zur Verfügung steht, können Sie stattdessen einen Hostnamen (oder FQDN) mit alphanumerischen Zeichen eingeben (Beispiel: ntp.beispiel.de).

[Abruf-Intervall]
Legen Sie das Intervall zwischen den Synchronisationsvorgängen fest.

Klicken Sie auf [OK].

Starten Sie das Gerät neu.

Schalten Sie das Gerät AUS, warten Sie mindestens 10 Sekunden, und schalten Sie es dann wieder EIN.

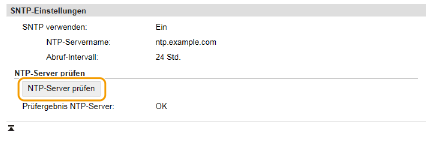

Testen der Kommunikation mit dem NTP-/SNTP-Server Sie können den Status der Kommunikation mit dem gespeicherten Server anzeigen, indem Sie auf [Einstellungen/Registrierung] [Netzwerkeinstellungen] [NTP-Server prüfen] in den [SNTP-Einstellungen] klicken. Wenn die Verbindung ordnungsgemäß hergestellt wurde, wird das unten abgebildete Ergebnis angezeigt. Beachten Sie, dass die Systemuhr mit dieser Funktion nicht eingestellt wird.

Testen der Kommunikation mit dem NTP-/SNTP-Server

Sie können den Status der Kommunikation mit dem gespeicherten Server anzeigen, indem Sie auf [Einstellungen/Registrierung]

[Netzwerkeinstellungen]

[NTP-Server prüfen] in den [SNTP-Einstellungen] klicken. Wenn die Verbindung ordnungsgemäß hergestellt wurde, wird das unten abgebildete Ergebnis angezeigt. Beachten Sie, dass die Systemuhr mit dieser Funktion nicht eingestellt wird.

Überwachen des Geräts von den Geräteverwaltungssystemen

Sie können die Erfassung und die Verwaltung verschiedener Informationen über vernetzte Geräte erleichtern, indem Sie eine Geräteverwaltungssoftware wie beispielsweise iW Management Console* im Netzwerk implementieren. Informationen wie Geräteeinstellungen und Fehlerprotokolle werden abgerufen und über den Servercomputer verteilt. Wenn das Gerät mit einem solchen Netzwerk verbunden ist, durchsucht iW Management Console mithilfe von Protokollen wie SLP (Service Location Protocol) das Netzwerk nach dem Gerät und erfasst Informationen über das Gerät, einschließlich des Stromversorgungsstatus. SLP-Einstellungen können über Remote UI festgelegt werden. In diesem Abschnitt wird auch erläutert, wie die Kommunikationseinstellungen zwischen dem Gerät und den Plug-ins für iW Management Console konfiguriert werden.

*Weitere Information zu iW Management Console erhalten Sie bei Ihrem autorisierten Canon Händler vor Ort.


So verwenden Sie iW Management Console-Plug-ins Sie müssen die Einstellungen für den zugewiesenen Port und SNMP-Einstellungen aktivieren. Für SNMP-Einstellungen setzen Sie [MIB-Zugriffsberechtigung] auf [Lesen/Schreiben] sowohl für SNMPv1 als auch für SNMPv3. <Zugewiesenen Port verwenden> Überwachen und Steuern des Geräts mit SNMP Remote UI-Funktionen Weitere Informationen über die Grundfunktionen, die bei der Konfiguration des Geräts über die Remote UI auszuführen sind, finden Sie unter Einstellen von Menüoptionen über Remote UI.

So verwenden Sie iW Management Console-Plug-ins

Sie müssen die Einstellungen für den zugewiesenen Port und SNMP-Einstellungen aktivieren. Für SNMP-Einstellungen setzen Sie [MIB-Zugriffsberechtigung] auf [Lesen/Schreiben] sowohl für SNMPv1 als auch für SNMPv3.
<Zugewiesenen Port verwenden>
Überwachen und Steuern des Geräts mit SNMP

Remote UI-Funktionen

Weitere Informationen über die Grundfunktionen, die bei der Konfiguration des Geräts über die Remote UI auszuführen sind, finden Sie unter Einstellen von Menüoptionen über Remote UI.

Konfigurieren der SLP-Kommunikation mit Geräteverwaltungssoftware

Starten Sie Remote UI, und melden Sie sich im Systemmanager-Modus an. Starten von Remote UI

Klicken Sie auf der Portalseite auf [Einstellungen/Registrierung]. Remote UI-Bildschirm

Klicken Sie auf [Netzwerkeinstellungen].

Legen Sie die SLP-Einstellungen fest.

Festlegen der Multicast-Geräte-Discovery

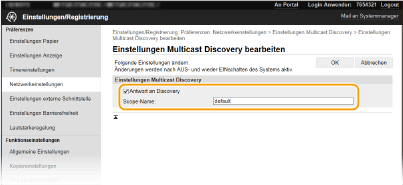

1	Wählen Sie [Einstellungen Multicast Discovery] [Bearbeiten].
2	Aktivieren Sie das Kontrollkästchen [Antwort an Discovery] und legen Sie die erforderlichen Einstellungen fest. [Antwort an Discovery] Aktivieren Sie das Kontrollkästchen, wenn das Gerät auf Multicast-Discovery-Pakete von Geräteverwaltungssoftware reagieren soll und die Überwachung mit Geräteverwaltungssoftware aktiviert werden soll. Informationen zum Ändern der Portnummer für Multicast Discovery finden Sie in Ändern von Portnummern. [Scope-Name] Geben Sie alphanumerische Zeichen für den Namen der Variablen ein, wenn das Gerät zu einer bestimmten Variablen gehören soll.
3	Klicken Sie auf [OK].

Benachrichtigen von Geräteverwaltungssoftware über den Stromversorgungsstatus des Geräts

1	Wählen Sie [Benachrichtigungseinstellungen Schlafmodus] [Bearbeiten].
2	Aktivieren Sie das Kontrollkästchen [Benachrichtigen] und legen Sie die erforderlichen Einstellungen fest. [Benachrichtigen] Aktivieren Sie das Kontrollkästchen, wenn eine Geräteverwaltungssoftware über den Stromversorgungsstatus des Geräts benachrichtigt werden soll. Wenn Sie [Benachrichtigen] wählen, können Sie unnötige Kommunikationsversuche des Geräts während des Schlafmodus vermeiden und so den Stromverbrauch insgesamt senken. [Portnummer] Ändern Sie die Portnummer für diese Funktion je nach der Netzwerkumgebung. [Anz. der zu durchlaufenden Router] Legen Sie fest, wie viele Router die Benachrichtigungspakete durchlaufen können. [Benachrichtigungsintervall] Legen Sie fest, wie oft das Gerät eine Geräteverwaltungssoftware über seinen Stromversorgungsstatus benachrichtigt.
3	Klicken Sie auf [OK].

Starten Sie das Gerät neu.

Schalten Sie das Gerät AUS, warten Sie mindestens 10 Sekunden, und schalten Sie es dann wieder EIN.

Konfigurieren von Einstellungen für die Kommunikation zwischen Gerät und Plug-ins

Sie können die Einstellungen zur Aktivierung der Kommunikation zwischen Gerät und Plug-ins für iW Management Console festlegen. Durch Verwendung von Plug-ins können Sie die Geräteeinstellungen über iW Management Console verwalten.

<Menü>

<Präferenzen>

<Verwalt. Geräteeinstellungen>

<Ein>
