Mode Quadern
Aquest mode permet imprimir documents de forma que les impressions es facin en un quadern.
Com a exemple, en aquesta secció s'explica el procediment per imprimir fitxers emmagatzemats en una bústia.
Per obtenir informació sobre els productes opcionals necessaris per utilitzar aquesta funció, vegeu "Productes opcionals necessaris per a cada funció.""
Per obtenir més informació sobre el mode Lectura per a quadern, vegeu "Lectura de quadern."
Grapar quadern
Aquest mode permet imprimir fitxers a una o a doble cara de manera que les impressions formin un quadern.
Quadern dividit
Aquest mode us permet fer un document gran amb moltes pàgines en un quadern dividit.
Correcció de desplaçament
Aquest mode permet ajustar la posició de les imatges en un quadern mitjançant un càlcul de l'amplada del desplaçament entre la pàgina central i l'exterior del quadern.
*1 Retallat
*2 Un cop retallades les pàgines, els marges exteriors de totes les pàgines són iguals.
*3 Els marges interiors s'ajusten perquè el marge interior de les pàgines exteriors sigui més gran que el de les pàgines centrals. La posició de les imatges a cada pàgina s'ajusta calculant el desplaçament entre la pàgina exterior i la central del quadern.
Retallar
Quan estan instal·lades la Booklet Trimmer-F1 i la Two-Knife Booklet Trimmer-A1:
L'equip retalla les vores davanteres i la superior/inferior de les impressions en el mode Grapar quadern.
Quan només està instal·lada la Booklet Trimmer-F1:
L'equip retalla les vores davanteres de les impressions en el mode Grapar quadern.
Premsa quaderns
Aquest mode us permet comprimir el llom d'un quadern grapat.
|
NOTA
|
|
Per assegurar-vos que l'opció [Premsa quaderns] sigui efectiva, heu de grapar en quadern més de nou fulls de paper (inclosa una portada).
|
|
IMPORTANT
|
|
Aquest mode només es pot utilitzar per imprimir un fitxer emmagatzemat en una bústia o en un fitxer PDF.
Els modes Grapar quadern i Quadern dividit només es poden fer servir si hi ha instal·lada la Unitat d'Acabat de Quaderns W1 PRO/Booklet Finisher-T1.
El mode Premsa quaderns només es pot establir si la Unitat d'Acabat de Quaderns W1 PRO està instal·lada.
El mode Retallar només es pot establir si la Booklet Trimmer-F1 o la Two-Knife Booklet Trimmer-A1 estan instal·lades a la Unitat d'Acabat de Quaderns W1 PRO.
Assegureu-vos que establiu correctament el tipus de paper. Per imprimir en paper especial, com paper gruixut, configureu correctament el tipus de paper, especialment si feu servir paper gruixut. El fet de no configurar correctament el tipus de paper pot afectar negativament la qualitat de la imatge. A més, es pot embrutar la unitat de fixació i pot ser que calgui reparar-la, o es pot encallar el paper.
[Lectura per a quadern] només es pot especificar per a les mides de paper següents: A4, A4R, A5 o A5R.
No podeu establir el mode Quadern si seleccioneu diversos fitxers i les mides d'impressió són diferents.
No podeu establir el mode Quadern si seleccioneu diversos documents i la seva resolució és diferent.
|
1.
Premeu
→ [Fitxers desats] → [Bústia].
→ [Fitxers desats] → [Bústia].
2.
Seleccioneu la bústia que vulgueu → seleccioneu el fitxer que vulgueu → premeu [Imprimir].
/b_udoc_017_02_b_C.jpg)
3.
Premeu [Canviar opc. d'impressió].
4.

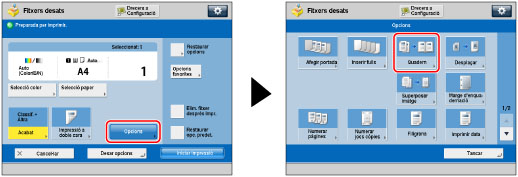

Premeu [Opcions] → [Quadern].
/b_udoc_028_02_d_C.jpg)
5.
Especifiqueu les opcions d'impressió de quadern.
/b_udoc_028_02_e_C.jpg) |
/b_udoc_028_02_f_C.jpg) |
|
Bústia
|
Dispositiu de memòria
|
Plegat i grapat de quaderns:
Premeu [Plegar+Grap. quadern].
Si no voleu grapar, seleccioneu [Només plegar].
Si no voleu establir els modes Plegar i Grapar quadern, seleccioneu [No plegar].
|
NOTA
|
|
El mode de plegar només es pot utilitzar per imprimir un fitxer emmagatzemat en una bústia.
A continuació s'indica el nombre màxim de fulls que es poden grapar en quadern alhora. Si voleu grapar en quadern més fulls, activeu el mode Quadern dividit; si no ho feu, el quadern no es graparà.
Si hi ha instal·lada la Unitat d'Acabat de Quaderns W1 PRO: 25 fulls
Si hi ha instal·lada la Booklet Finisher-T1: 16 fulls
A continuació s'indica el nombre màxim de fulls que es poden plegar alhora quan se selecciona [Només plegar]:
Si hi ha instal·lada la Unitat d'Acabat de Quaderns W1 PRO: cinc fulls
Si hi ha instal·lada la Booklet Finisher-T1: un full
|
Addició de portades:
Premeu [Afegir portada] → [Imprimir].
Si no voleu imprimir a la portada, premeu [Deixar en blanc].
Si esteu alimentant paper de portada des de la Unitat d'inserció de documents-N1, seleccioneu [Deixar en blanc].
Si seleccioneu [Lectura per a quadern], podeu establir <Portada>, <Portada interior>, <Contraportada interior> i <Contraportada> individualment.
Per seleccionar el paper per a la portada, premeu [Canviar] a <Selecció paper> → seleccioneu l'origen de paper → premeu [Acceptar].
Si voleu seleccionar la Safata d'alimentació B1 quan ja s'ha seleccionat un tipus/mida de paper per al treball en curs o el treball reservat, premeu [Canv. paper safata MU].
|
IMPORTANT
|
|
Per a les portades heu de seleccionar la mateixa mida del paper que per al document principal.
Si carregueu paper preimprès per utilitzar-lo com a pàgina de portada a la unitat d'inserció, carregueu-lo amb l'anvers cap amunt.
Si feu servir paper gruixut, només podeu imprimir a la <Portada interior> o <Contraportada interior>.
A continuació es mostra el gramatge de paper que podeu utilitzar quan la Unitat d'Acabat de Quaderns W1 PRO està instal·lada.
Per a la portada i el document principal: 52 g/m2 a 300 g/m2 (14 lb bond a 110 lb cover)
A continuació es mostra el gramatge de paper que podeu utilitzar quan la Booklet Finisher-T1 està instal·lada.
Per al document principal: 60 g/m2 a 220 g/m2 (16 lb bond a 80 lb cover)
Per a la portada: 60 g/m2 a 256 g/m2 (16 lb bond a 140 lb index)
|
|
NOTA
|
|
[Afegir portada] només es pot utilitzar per imprimir un fitxer emmagatzemat en una bústia.
Si afegiu una portada, la safata de quaderns de la Booklet Finisher-T1 admet un màxim de 10 jocs.
|
Selecció del format d'acabat:
Premeu [Tipus d'obertura] → seleccioneu el format d'acabat → premeu [Acceptar].
[Obertura a esquerra]: Es crea un quadern que s'obre cap a l'esquerra.
[Obertura a dreta]: Es crea un quadern que s'obre cap a la dreta.
|
NOTA
|
|
Només podreu seleccionar [Tipus d'obertura] si establiu [Lectura per a quadern].
|
Canvi de la mida d'un quadern:
Premeu [Canviar] per a <Mida quadern>.
Seleccioneu la mida de quadern que voleu → premeu [Acceptar].
Si voleu seleccionar la Safata d'alimentació B1 quan ja s'ha seleccionat un tipus/mida de paper per al treball en curs o el treball reservat, premeu [Canv. paper safata MU].
6.
Premeu [Establir detalls] → especifiqueu les opcions de Quadern detallades.
Si no voleu especificar les opcions detallades, aneu al pas 8.
|
NOTA
|
|
[Establir detalls] només es pot utilitzar per imprimir un fitxer emmagatzemat en una bústia.
|
Creació d'un quadern dividit:
Premeu [Quadern dividit] → establiu el nombre de fulls a dividir → premeu [Acceptar].
|
NOTA
|
|||||||||||||||||||||||||||||||||||||||||||||||
|
Si hi ha instal·lada la Unitat d'Acabat de Quaderns W1 PRO, el nombre de quaderns grapats que admet la safata de quaderns auxiliar depèn del nombre de fulls de cada quadern, de la mida del paper i de si el quadern inclou una portada de paper gruixut (106 g/m2 (29 lb bond) o més).
Si hi ha instal·lada la Booklet Trimmer-F1 a la Unitat d'Acabat de Quaderns W1 PRO, la safata pot allotjar 30 impressions.
Si hi ha instal·lada la Booklet Finisher-T1, el nombre de quaderns grapats que admet la safata de quaderns auxiliar depèn del tipus de paper, el gramatge del paper i el nombre de fulls de cada quadern.
|
|||||||||||||||||||||||||||||||||||||||||||||||
Ajust de la correcció de desplaçament:
Premeu [Correcció de desplaçament] → seleccioneu el mètode de correcció → premeu [Acceptar] → [Acceptar].
Si seleccioneu [Manual], premeu
o
per ajustar l'amplada de correcció.
o per ajustar l'amplada de correcció.Retall de les vores del quadern (quan la Booklet Trimmer-F1 i la Two-Knife Booklet Trimmer-A1 estan instal·lades):
Premeu [Retallar].
|
NOTA
|
|
Només podreu establir [Retallar] si seleccioneu [Plegar+Grap. quadern].
|
Per retallar la vora del quadern especificant la mida d'acabat, premeu [Especificar per mida d'acabat] → seleccioneu [Retallada vertical] o [Retallada 3 vores] i després especifiqueu la mida d'acabat que vulgueu → premeu [Acceptar] → [Acceptar].
|
NOTA
|
|
Si voleu desar i editar la mida d'acabat configurada, premeu [De- sar].
|
Per retallar la vora del quadern especificant l'amplada de retallada, premeu [Especificar per ampl. retallada] → seleccioneu [Retallada vertical] o [Retallada 3 vores] i després especifiqueu l'amplada de retallada que vulgueu → premeu [Acceptar] → [Acceptar].
Per ajustar la posició de retallada, premeu [Ajustar pos. de retallada] → ajusteu la posició de retallada amb [-] o [+] → premeu [Acceptar] → [Acceptar].
|
NOTA
|
||||
|
Si introduïu un valor diferent de 0, podeu canviar entre la quantitat d'ajust positiva i la negativa amb [±].
|
Retall de les vores del quadern (quan la Booklet Trimmer-F1 està instal·lada):
Premeu [Retallar].
|
NOTA
|
|
Només podreu establir [Retallar] si seleccioneu [Plegar+Grap. quadern].
|
Per ajustar l'amplada de retallada, premeu [Ajustar am- plada retall.] → especifiqueu l'amplada de retallada que vulgueu → premeu [Acceptar].
Ajust de la força de la premsa de quaderns:
Premeu [Premsa quaderns] → ajusteu la força de la premsa de quaderns → premeu [Acceptar].
|
NOTA
|
||||
|
Podeu establir [Premsa quaderns] si seleccioneu [Plegar+Grap. quadern].
Si introduïu un valor diferent de 0, podeu canviar entre la quantitat d'ajust positiva i la negativa amb [±].
Si augmenteu massa la pressió, el llom del quadern es pot arrugar o comprimir o es pot produir un encallament de paper. Quan ajusteu la força de la premsa de quaderns, augmenteu el nivell de pressió gradualment.
|
Ajust de la posició de grapat de quadern:
Premeu [Canviar pos. grapat/plec] → seleccioneu la mida de paper per a l'acabat.
Ajusteu la posició de grapat del quadern mitjançant [-] o [+] → premeu [Acceptar] → [Tancar].
|
NOTA
|
|
Només podreu establir [Canviar pos. grapat/plec] si seleccioneu [Plegar+Grap. quadern].
|
Ajust de la posició del plec:
Premeu [Ajustar posició del plec] → seleccioneu la mida de paper per a l'acabat.
Ajusteu la posició del plec amb [-] o [+] → premeu [Acceptar] → [Tancar].
|
NOTA
|
|
Només podreu establir [Ajustar posició del plec] si seleccioneu [Només plegar].
|
7.
Premeu [Acceptar].
8.
Premeu [Acceptar] → [Tancar].
9.
Ajusteu la guia de la safata de quaderns a la mida del paper.
Aquest pas només és necessari si està instal·lada la Booklet Finisher-T1. Aquest pas no és necessari si la Unitat d'Acabat de Quaderns W1 PRO està instal·lada.
/b_udoc_028_02_j.jpg) |
 |
|
305 mm x 457 mm/A3/B4/11" x 17"/LGL
|
A4R/LTRR
|
|
IMPORTANT
|
|
Assegureu-vos que ajusteu la guia de la safata de quaderns a la mida del paper. Si ajusteu incorrectament la guia de la safata de quaderns, és possible que es produeixi un encallament de paper.
|
|
IMPORTANT
|
|
L'operació de Grapat quadern no la podeu fer servir si només s'ha produït un full.
La precisió dels plecs pot variar en funció del tipus i la quantitat de paper.
|
