Díly a jejich funkce

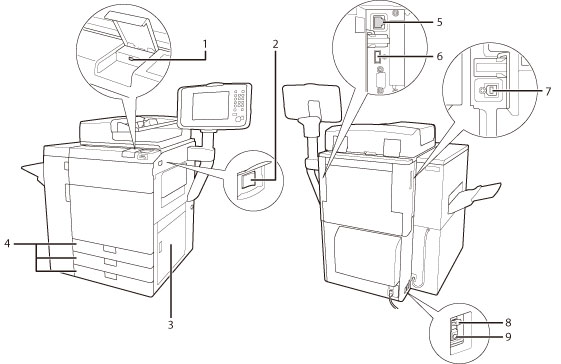

1.

Tento port použijte pro připojení paměťového média USB ke stroji.

2.

Přepnutím síťového vypínače do polohy „I“ stroj zapnete. (Viz část "Části a funkce ovládacího panelu.")

3.

Tento kryt otevřete při odstraňování papíru zachyceného uvnitř hlavní jednotky. (Viz část "Clearing Paper Jams.")

4.

Pojme až 550 listů papíru (80 g/m2).

5.

Pro připojení stroje do sítě použijte kabel LAN.

6.

Port USB slouží k připojení externích pevných disků a jiných zařízení ke stroji.

7.

Pro připojení stroje k počítači použijte USB kabel.

8.

Detekuje nadproud nebo zkrat.

9.

Toto tlačítko stiskněte při kontrole jističe.

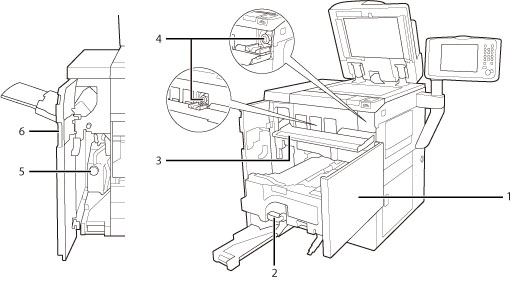

1.

Tento kryt otevřete, chcete-li odstranit papír zachycený ve fixační přepravní jednotce. (Viz část "Clearing Paper Jams.")

2.

Vytáhněte fixační přepravní jednotku, pokud chcete odstranit zachycený papír. (Viz část "Clearing Paper Jams.")

3.

Otevřete tento kryt, chcete-li vyměnit tonerovou kazetu.

4.

Když dojde toner, vyjměte vypotřebovanou kazetu a zasuňte novou.

5.

Zde se hromadí odpadní toner. (Viz část "Replacing the Waste Toner Container.")

6.

Otevřete tento kryt, chcete-li odstranit zachycený papír nebo vyměnit zásobník odpadního toneru. (Viz část "Clearing Paper Jams.")

1.

Bliká zeleně, když stroj provádí operace, a svítí stálým zeleným světlem při ukládání přijatých dat do paměti.

2.

Bliká nebo svítí, dojde-li ve stroji k chybě. Pokud chybový indikátor bliká, postupujte podle pokynů zobrazených na displeji dotekového panelu. Pokud chybový indikátor svítí stálým červeným světlem, kontaktujte místního autorizovaného zástupce Canon.

3.

Stiskněte toto tlačítko, chcete-li provést nastavení/uložení.

4.

Stiskněte, chcete-li nastavit nebo zrušit režim úspory energie/režim spánku. Rozsvítí se, když stroj vstoupí do režimu úspory energie/režimu spánku. Bližší informace o režimu automatického spánku viz "Hlavní napájení a tlačítko úspory energie." Bližší informace o režimu, který se aktivuje po stisknutí , viz "Přepínání režimů aktivovaných po stisknutí tlačítka úspory energie."

5.

Stiskněte toto tlačítko, chcete-li, aby se na displeji dotekového panelu zobrazil celkový počet zkopírovaných a vytištěných stránek.

6.

Stiskněte při zadávání číselných hodnot.

7.

Stisknutím tohoto tlačítka vynulujete zadané hodnoty nebo znaky.

8.

Svítí, když je napájení stroje zapnuté.

9.

Slouží pro ovládání stroje z displeje dotekového panelu, např. pro zadávání znaků. V případě ztráty editovacího pera kontaktujte místního autorizovaného zástupce Canon. Namísto editovacího pera nepoužívejte předměty s ostrým hrotem, např. tužky nebo kuličková pera.

10.

Toto tlačítko stiskněte, chcete-li zastavit právě probíhající úlohu, např. skenování, kopírování nebo faxování (pouze skenovací fáze).

11.

Stisknutím tohoto tlačítka spustíte operaci.

12.

Stiskněte, chcete-li obnovit standardní nastavení stroje.

13.

Je-li provoz stroje řízen pomocí přihlašovací služby, jako je např. správa ID oddělení nebo SSO-H, stisknutím tohoto tlačítka se přihlásíte do jeho systému nebo se z něj odhlásíte.

14.

Na displeji se zobrazují obrazovky pro nastavení jednotlivých funkcí. Standardně se zobrazuje osm tlačítek funkcí.

15.

Kolečko použijte pro nastavení jasu displeje dotekového panelu.

16.

Stisknutím tohoto tlačítka vyvoláte obrazovku pro nastavení zvukových signálů.

17.

Stiskněte toto tlačítko, chcete-li zkontrolovat stav úloh nebo zrušit tiskové úlohy. Po stisknutí tohoto tlačítka můžete rovněž zkontrolovat stav stroje, např. množství zbývajícího papíru.

18.

Stisknutím vyvoláte oblíbené funkce uložené v rychlé nabídce. Pokud používáte ověřování, lze také zobrazit obrazovku rychlé nabídky nastavenou pro individuální uživatele. (Viz část "Rychlá nabídka.")

19.

Stiskněte toto tlačítko, chcete-li vyvolat obrazovku hlavní nabídky, např. když chcete přepínat mezi funkcemi.
