Encadernação perfeita

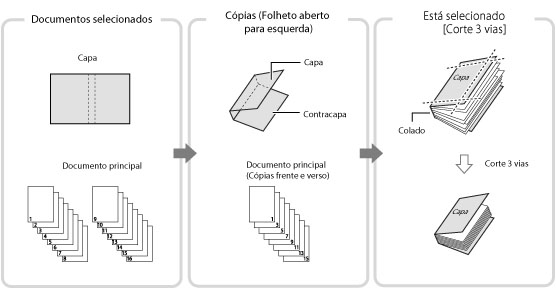

Este modo permite fazer cópias de originais de uma face ou frente e verso, de maneira a colá-las para criar um folheto.
Para obter informações sobre os produtos opcionais necessários para utilizar esta função, consulte "Produtos opcionais necessários para cada função".
Quando utilizar o modo Encadernação perfeita, utilize os formatos de papel abaixo para a capa e para o documento principal.
Formato de finalização
Formato do documento principal
Formato da capa
COM
(178 mm x 229 mm)
LTR
(216 mm x 279 mm)
11" x 17"
(279 mm x 432 mm)
B5
(182 mm x 257 mm)
A4
(210 mm x 297 mm)
A3
(297 mm x 420 mm)
A4
(210 mm x 297 mm)
226 mm x 310 mm
SRA3
(320 mm x 450 mm)
LTR
(216 mm x 279 mm)
9" x 12"
(229 mm x 305 mm)
13" x 19"
(330 mm x 482 mm)
A tabela abaixo mostra o formato de finalização disponível de acordo com a programação de corte.
Programação de corte
X (Horizontal)
Y (Vertical)
Não cortar
182,0 mm a 216,0 mm
257,0 mm a 297,0 mm
Especificar por formato finaliz.
Corte
na vertical
138,0 mm a 216,0 mm
257,0 mm a 297,0 mm
Corte 3 vias
138,0 mm a 216,0 mm
203,0 mm a 297,0 mm
Especificar por largura do corte
Corte
na vertical
6,5 mm a 49,5 mm
-
Corte 3 vias
6,5 mm a 49,5 mm
6,5 mm a 39,5 mm
O número de folhas que pode encadernar varia de acordo com o tipo de papel utilizado para o documento principal. O trabalho é cancelado se utilizar um número de folhas diferente do indicado abaixo. Estes valores podem variar de acordo com o papel utilizado.
Papel
Número máximo de
folhas
Número mínimo de
folhas
52 g/m2 a 63 g/m2
200
30
64 g/m2 a 79 g/m2
200
10
80 g/m2 a 105 g/m2
150
10
106 g/m2 a 163 g/m2
10 (como folhas inseridas)
A gramagem do papel disponível para a capa é diferente, dependendo da origem do papel. Utilize o papel mostrado na tabela abaixo.
Origem do papel
Gramagem do papel
Unidade principal
90 g/m2 a 300 g/m2
Unidade de inserção de documentos-N1
90 g/m2 a 300 g/m2
A tabela abaixo mostra os formatos de papel personalizados que pode especificar para o documento principal e para a capa. Se introduzir um valor fora do intervalo de programação, aparece no ecrã uma mensagem a pedir para introduzir um valor adequado.
Documento principal
Programação de corte
X (Horizontal)
Y (Vertical)
Não cortar
Largura do formato de finalização
(182,0 mm a 216,0 mm)
Largura do formato de finalização
(257,0 mm a 297,0 mm)
Especificar por formato finaliz.
Corte
na vertical
Largura do
formato de finalização + 6,5 mm a
49,5 mm
(182,0 mm a 228,6 mm)
Largura do formato de finalização
(257,0 mm a 297,0 mm)
Especificar por largura do corte
Especificar por formato finaliz.
Corte de
3 vias
Largura do
formato de finalização
+ 6,5 mm a 49,5 mm
(182,0 mm a 228,6 mm)
Largura do
formato de finalização + 13,0 mm a
79,0 mm
(257,0 mm a 320,0 mm)
Especificar por largura do corte
Capa
Programação de corte
X (Horizontal)
Y (Vertical)
Não cortar
364,0 mm até ao dobro do formato
do documento principal +
30,5 mm
(364,0 mm a 462,5 mm)
Largura do formato de finalização
(257,0 mm a 297,0 mm)
Especificar o formato de
finalização
Corte
na vertical
364,0 mm até ao dobro do formato
do documento principal +
30,5 mm
(364,0 mm a 487,7 mm)
Largura do formato de finalização
(257,0 mm a 297,0 mm)
Especificar por largura do corte
Especificar o formato de
finalização
Corte de
3 vias
364,0 mm até ao dobro do formato
do documento principal +
30,5 mm
(364,0 mm a 487,7 mm)
Largura do formato de finalização
+ 13,0 mm a 79,0 mm
(257,0 mm a 330,2 mm)
Especificar por largura do corte
IMPORTANTE
O modo Encadernação perfeita só pode ser programado se o Unidade de encadernação perfeita-E1 estiver instalado.
Se um folheto encadernado utilizando o modo Encadernação perfeita exceder 25 mm de espessura, pode ocorrer um encravamento de papel.
Especifique corretamente o tipo de papel. Quando copiar em tipos de papel especiais, como papel grosso, programe corretamente o tipo de papel, sobretudo se utilizar papel grosso. Se não o fizer, a sua escolha pode prejudicar a qualidade da imagem. Além disso, a unidade de fixação pode ficar suja e precisar de manutenção ou o papel pode encravar.
Antes de efetuar a encadernação perfeita, recomendamos que verifique se há encaracolamento no tipo de papel que está a utilizar. Tem de imprimir o documento principal e uma capa para o finalizador ou empilhadora e verificar se o encaracolamento está dentro dos valores especificados a seguir.
*1 Altura de encaracolamento: menos de +3 mm
*2 Altura de encaracolamento: menos de -3 mm
*3 Comprimento de encaracolamento: mais de 15 mm
Se utilizar um tipo de papel que encaracole facilmente, excedendo o valor especificado para encadernação perfeita, podem ocorrer os seguintes problemas:
O formato de finalização da impressão é diferente do especificado.
O papel encrava.
Ocorre um erro.
NOTA
O limite de empilhamento da Unidade de encadernação perfeita-E1 opcional é 1000 folhas ou uma pilha de papel com 127 mm de altura. Se a pilha de papel exceder o limite, a cópia é interrompida temporariamente. A cópia é retomada quando remover as impressões da empilhadora.
Pode aplicar a cola cerca de 440 segundos depois de ativar o aquecedor interno da Unidade de encadernação perfeita-E1 opcional.
1.
Carregue em  → [Cópia].
2.

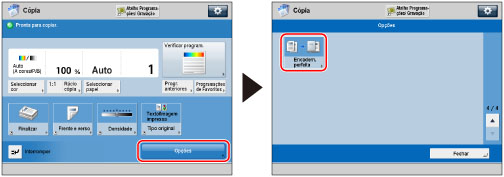

Carregue em [Opções] → [Encadern. perfeita].
3.
Selecione o papel a utilizar para a capa e o documento principal.
Carregue em [Alterar] para <Selecionar papel> → selecione o papel a utilizar → carregue em [OK].
IMPORTANTE
Se estiver a usar papel de 80 g/m2 a 105 g/m2 para o documento principal e saírem mais de 150 folhas, pode não conseguir criar o folheto devido à espessura. Neste caso, o papel pode encravar. Reduza o número de páginas do documento principal.
Especifique corretamente o tipo de papel. Se o tipo de papel não estiver bem programado, o trabalho pode ser cancelado.
Programe corretamente o formato de finalização. Se alguma das condições abaixo se aplicar ao formato da capa, pode ocorrer um encravamento de papel.
Cortado: A largura de corte da extremidade anterior da capa é superior a 50 mm.
Não cortado: O comprimento do formato de finalização excede a largura da empilhadora (aprox. 297 mm), ou a profundidade do formato de finalização excede a altura da empilhadora (aprox. 221 mm).
4.
Programe o formato de finalização.
Se não quiser cortar a extremidade do folheto, selecione [Não cortar].
Se quiser cortar a extremidade do folheto, especificando o formato de finalização, carregue em [Especificar por formato finaliz.] → selecione [Corte na vertical] ou [Corte 3 vias] e depois introduza o formato de finalização desejado → carregue em [OK].
Se quiser cortar a extremidade do folheto, especificando a largura do corte, carregue em [Especificar por largura do corte] → selecione [Corte na vertical] ou [Corte 3 vias] e depois introduza a largura do corte desejada → carregue em [OK].
NOTA
Se quiser gravar e editar o formato de finalização configurado, carregue em [Grv].
5.
Especifique as programações de cópia para encadernação perfeita.
Adicionar guardas:
Inserir folhas:
Selecionar o formato de finalização:
Adicionar guardas:
Carregue em [Adicionar guarda].
Selecione as programações de cópia em [Guarda anterior] e [Guarda posterior] → carregue em [OK].
Carregue em [Deixar em branco] se não quiser copiar na guarda.
Se puxar papel para a guarda a partir da Unidade de inserção de documentos-N1, selecione [Deixar em branco].
Para especificar papel para a guarda, carregue em [Alterar] para <Selecionar papel> → selecione a origem do papel → carregue em [OK].
Se quiser selecionar o Tabuleiro bypass B1 depois de já ter selecionado o formato/tipo de papel para o trabalho em curso ou reservado, carregue em [Alterar papel tab. multif.].
IMPORTANTE
Tem de selecionar para a guarda o mesmo formato de papel que utilizou para o documento principal.
Se colocar na unidade de inserção de documentos papel pré-impresso para utilizar como guarda, faça-o com a face virada para cima.
Se utilizar o Finalizador de folhetos-W1 PRO, utilize o papel indicado abaixo.
Documento principal: 52 a 300 g/m2
Guarda: espessura superior à do documento principal e 64 a 300 g/m2 ou mais
Inserir folhas:
Carregue em [Inserir folhas].
Selecione o tipo de folhas a inserir → carregue em [Adicionar].
Especifique as programações detalhadas para as folhas a inserir → carregue em [OK].
Para selecionar o papel para as folhas que pretende inserir, carregue em [Alterar] para <Selecionar papel> → selecione a origem do papel → carregue em [OK].
Se selecionou [Alterar papel tab. multif.], selecione o formato e o tipo de papel.
IMPORTANTE
Se programar um formato de papel diferente para as guardas anterior e posterior ou para folhas inseridas, os formatos de papel das outras funções são automaticamente alterados para o novo formato de papel. No entanto, o facto de alterar a origem do papel relativamente a uma função para uma origem com o mesmo formato de papel não altera as programações das outras funções.
Antes de puxar papel a partir da Unidade de inserção de documentos-N1, coloque-o no Unidade de inserção de documentos-N1 e especifique o formato do papel.
Para puxar papel a partir da Unidade de inserção de documentos-N1, selecione [Insersor de folhas 1] ou [Insersor de folhas 2]. Se puxar papel a partir da Unidade de inserção de documentos-N1 para o trabalho em curso, carregue em [Alterar Inser.1 pap.] ou [Alterar Inser.2 pap.] para selecionar papel para as folhas inseridas.
NOTA
Pode inserir um total de 100 folhas.
Carregue em [OK].
Selecionar o formato de finalização:
Carregue em [Tipo de abertura] → selecione o formato de finalização → carregue em [OK].
[Abertura p/a esquerda]:
É criado um folheto que se abre do lado esquerdo.
[Abertura p/a direita]:
É criado um folheto que se abre do lado direito.
IMPORTANTE
Para colocar papel para a capa na Tabuleiro bypass B1 opcional, faça-o da seguinte maneira:
Se quiser copiar na capa, coloque o lado a copiar virado para baixo, independentemente de o folheto se abrir para a esquerda ou para a direita.
Se não quiser copiar na capa e selecionar o seguinte formato:
[Abertura p/a esquerda]:
Alinhe a extremidade superior do papel com a extremidade posterior do Tabuleiro bypass B1, colocando o lado a imprimir virado para cima.

[Abertura p/a direita]:
Alinhe a extremidade superior do papel com a extremidade anterior do Tabuleiro bypass B1, colocando o lado a imprimir virado para cima.
Para colocar papel para a capa na Unidade de inserção de documentos-N1 opcional, faça-o como se mostra na figura abaixo:
Folhetos que abrem para a esquerda
Folhetos que abrem para a direita
* Direção de colocação no insersor de folhas
Para saber como colocar papel na Unidade de inserção de documentos-N1, consulte "Loading Paper into the Document Insertion Unit-N1 (Optional)".
6.
Carregue em [Ajustar] → selecione o item a ajustar.
Se não quiser especificar as programações detalhadas, avance para o passo 7.
Ajustar o local da imagem do documento principal:
Ajustar o ângulo de corte:
Ajustar o local da imagem da capa:
Ajustar o local do corte:
Ajustar ligeiramente o formato de finalização:
Ajustar o local da imagem do documento principal:
Carregue em [Posição img. do conteúdo].
Carregue em [-] ou [+] para desviar a imagem do documento principal verticalmente → [OK ].
NOTA
Se introduzir um valor diferente de 0, pode alternar entre um valor de ajuste positivo e negativo carregando em [±].
Exemplo:
(+)1,0 → [±] → -1,0
-5,0 → [±] → (+)5,0
Carregue em [Fechar].
Ajustar o ângulo de corte:
Carregue em [Ângulo de corte].
Carregue em [-] ou [+] para ajustar o ângulo de corte → carregue em [OK].
NOTA
Se introduzir um valor diferente de 0, pode alternar entre um valor de ajuste positivo e negativo carregando em [±].
Exemplo:
(+)1,0 → [±] → -1,0
-5,0 → [±] → (+)5,0
Carregue em [Fechar].
Ajustar o local da imagem da capa:
Carregue em [Posição da imag. capa].
Carregue em [-] ou [+] para desviar a imagem da capa → [OK ].
NOTA
Se introduzir um valor diferente de 0, pode alternar entre um valor de ajuste positivo e negativo carregando em [±].
Exemplo:
(+)1,0 → [±] → -1,0
-5,0 → [±] → (+)5,0
Carregue em [Fechar].
Ajustar o local do corte:
Carregue em [Posição de corte].
Carregue em [-] ou [+] para ajustar o local do corte → carregue em [OK].
NOTA
Se introduzir um valor diferente de 0, pode alternar entre um valor de ajuste positivo e negativo carregando em [±].
Exemplo:
(+)1,0 → [±] → -1,0
-5,0 → [±] → (+)5,0
Se o valor do corte estiver entre 6,0 mm e 50,0 mm, pode ser aplicada cada uma das programações.
Carregue em [Fechar].
Ajustar ligeiramente o formato de finalização:
Carregue em [Ajuste fino Formato finaliz.].
Carregue em [-] ou [+] para reduzir a diferença entre o formato de finalização e o local do corte que a máquina executa → [OK].
NOTA
Se introduzir um valor diferente de 0, pode alternar entre um valor de ajuste positivo e negativo carregando em [±].
Exemplo:
(+)0,1 → [±] → -0,1
-0,5 → [±] → (+)0,5
Carregue em [Fechar].
7.
Carregue em [Seguinte].
8.
Especifique as programações de leitura para a capa e o documento principal → carregue em [Seguinte].
Carregue em [Formato leitura].
Se o original tiver entre 457,3 mm e 487,7 mm de largura, carregue em [Original longo].
Se o original for frente e verso, carregue em [Original frente verso] → selecione o tipo de original frente e verso → carregue em [OK].
Seguem-se os detalhes de cada item.
[Tipo livro]:
A frente e o verso do original têm a mesma orientação superior-inferior.
[Tipo calendário]:
A frente e o verso do original têm orientações superior-inferior opostas.
NOTA
Se puxar papel para a capa a partir da Unidade de inserção de documentos-N1, não pode especificar programações de leitura para a capa.
9.
Selecione os lados do documento onde quer copiar → carregue em [OK].
Selecione [Imprimir] ou [Deixar em branco] para a capa.
Selecione [Imprimir na frente] ou [Imprimir em ambos lados] para o documento principal.
NOTA
Não é possível imprimir na capa que é puxada a partir da Unidade de inserção de documentos-N1 opcional.
10.
Carregue em [Fechar].
