Corrigir desalinhamento da imagem

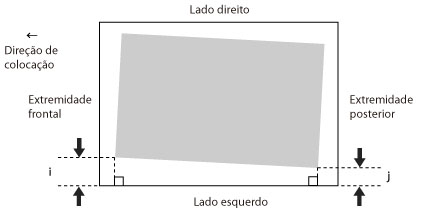

Se a imagem impressa estiver distorcida, pode conseguir corrigir a imagem desalinhada justificando as margens da marca "i" (ou seja, a distância da extremidade esquerda do papel até à área de impressão) e da marca "j".
1.
Carregue em
.
.2.
Carregue em [Preferências] → [Programações de papel] → [Programações gestão de tipos de papel].
3.
Selecione o tipo de papel que pretende editar na lista → carregue em [Detalhes/Editar].
4.
Carregue em [Alterar] para <Ajustar posição da imagem>.
5.
Carregue em [Não utilizar scanner].
6.
Carregue em [Especificar detalhes] → [Correc. erro alinh. imag.].
Se quiser introduzir os valores da página de teste que mediu manualmente:
Carregue em [Imprimir página de teste].
Introduza o número de páginas de teste que quer criar → carregue em [Seguinte].
|
NOTA
|
|
Se a posição da imagem variar bastante, a precisão da correção pode ser melhorada imprimindo várias páginas de teste e aplicando uma média do comprimento medido.
|
Selecione uma origem de papel que contenha um formato de papel personalizado → carregue em [Iniciar impressão].
A página de teste é impressa.
Meça o comprimento das marcas "i" e "j" na página de teste.
A marca "i" é impressa na extremidade frontal da esquerda e a marca "j" é impressa na extremidade posterior da esquerda, na direção de alimentação.
Exemplo: "i" = 21,0 mm e "j" = 20,5 mm
Meça corretamente o comprimento das marcas "i" e "j", como se mostra abaixo.
|
Correto
|
Incorreto
|
 |
 |
Volte ao ecrã <Corrigir erro de alinhamento da imagem> → introduza o comprimento medido das marcas [I] e [J] para a frente e o verso.
Utilizando os dois valores numéricos indicados a seguir e "h = 360,0", um dispositivo ajusta-se para que a área de impressão e o papel possam ficar paralelos.
|
[I]:
|
Introduza o comprimento medido da marca "i" na página de teste.
|
|
[J]:
|
Introduza o comprimento medido da marca "j" na página de teste.
|
Seguindo o exemplo, introduza 21,0 para "i" e 20,5 para "j".
A diferença entre "i" e "j" (0,5 mm) é corrigida.
Carregue em [OK].
Volte a imprimir uma página de teste e verifique a posição da imagem quando for necessário. Se for necessário fazer mais ajustes, repita os passos acima.
Se corrigir a posição utilizando qualquer imagem impressa:
Verifique a posição da imagem na impressão.
Exemplo: "h" = 300,0 mm, "i" = 19,0 mm e "j" = 18,0 mm
Meça o seguinte comprimento no papel impresso e introduza o comprimento medido.
Utilizando os três valores numéricos indicados a seguir, um dispositivo ajusta-se para que a área de impressão e o papel possam ficar paralelos.
|
[H]:
|
Introduza o comprimento medido da extremidade esquerda na área de impressão.
|
|
[I]:
|
Introduza o comprimento medido da extremidade frontal da esquerda da área de impressão, na extremidade esquerda do papel.
|
|
[J]:
|
Introduza o comprimento medido da extremidade posterior da esquerda da área de impressão, na extremidade esquerda do papel.
|
Seguindo o exemplo, introduza 300,0 para [H], 19,0 para [I], e 18,0 para [J].
A diferença entre "i" e "j" (1,0 mm) é corrigida.
Carregue em [OK].
Volte a imprimir uma página de teste e verifique a posição da imagem quando for necessário. Se for necessário fazer mais ajustes, repita os passos acima.
7.
Carregue em [OK] → [OK].
|
NOTA
|
|
Para repor o valor acumulado, carregue em [Repor progs iniciais].
Se imprimir marcas relativas no papel impresso, a área impressa é igual à área dentro das marcas relativas.
|
