Ajustar a posição da imagem
Pode ajustar rapidamente a posição da imagem utilizando a folha de guia. Além disso, se a imagem impressa estiver incorretamente alinhada após a impressão ou a cópia, poderá ajustar a posição da imagem confirmando as páginas de teste e especificando os valores de programação de itens de ajuste individuais.
Ajustar a posição da imagem utilizando a folha de guia
Ajuste a posição da imagem utilizando a folha de guia. Os ajustes seguintes podem ser efetuados utilizando a folha de guia. (Consulte "Ajustar a posição da imagem utilizando a folha de guia.")
Correção de desalinhamento da imagem
Correção de distorção (paralelograma)
Correção de distorção (trapézio)
Ajuste do rácio de zoom
Ajuste do alinhamento da extremidade esquerda
Ajuste do alinhamento da extremidade frontal
Ajustar a definição de posição de uma imagem individual utilizando a página de teste
Quando a imagem impressa aparece inclinada:
Execute o modo Corrigir desalinhamento da imagem. (Consulte "Corrigir desalinhamento da imagem.")
Quando a imagem impressa aparece distorcida, como um paralelograma:
Execute o modo Corrigir distorção (Paralelograma). (Consulte "Corrigir distorção (Paralelograma).")
Quando a imagem impressa aparece distorcida, como um trapézio:
Execute o modo Corrigir distorção (Trapézio). (Consulte "Corrigir distorção (Trapézio).")
Quando a imagem impressa aparece ampliada ou reduzida:
Ajuste o rácio de zoom da imagem. (Consulte "Ajustar o rácio de zoom da imagem.")
Se a imagem impressa estiver desalinhada na vertical ou na horizontal:
Ajuste o alinhamento da extremidade frontal ou da extremidade esquerda. (Consulte "Ajustar o alinhamento da extremidade esquerda da imagem" e "Ajustar alinhamento da extremidade frontal da imagem".)
Corrigir desalinhamento da imagem → corrigir distorção (paralelograma) → corrigir distorção (trapézio) → ajustar o rácio de zoom → ajustar o alinhamento da extremidade esquerda → ajustar o alinhamento da extremidade frontal.
|
NOTA
|
|
Não pode alterar a posição da imagem em papel que está a ser utilizado em trabalhos de cópia/impressão.
As posições da imagem na frente e no verso do papel podem corresponder umas às outras, se ajustar a posição da imagem pela ordem mostrada abaixo.
Corrigir desalinhamento da imagem → corrigir distorção (paralelograma) → corrigir distorção (trapézio) → ajustar o rácio de zoom → ajustar o alinhamento da extremidade esquerda → ajustar o alinhamento da extremidade frontal. Para ajustar a posição da imagem em folhas longas, utilize a página de teste para folhas longas. (Para obter detalhes, consulte o "Adjustment/Maintenance Guide for Long Sheets".)
|
Página de teste

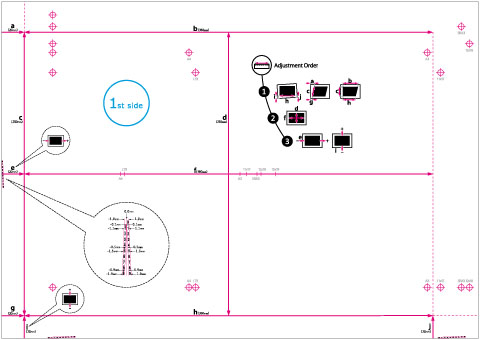

Descreve-se em seguida a página de teste que é utilizada quando se ajusta a posição da imagem. Segue-se a página de teste que é impressa em papel A3.
(O lado com "1st side" impresso é a frente. O lado que não tem nada impresso é o verso.)
/b_paper_014_01_a_C.jpg)
|
NOTA
|
|
A página de teste, impressa para corrigir a distorção (paralelograma), também pode ser utilizada para corrigir a distorção (trapézio), para ajustar o rácio de zoom, para ajustar o alinhamento da extremidade esquerda e para ajustar o alinhamento da extremidade frontal. Se ajustar a posição da imagem de acordo com a sequência corrigir desalinhamento da imagem → corrigir distorção (paralelograma) → corrigir distorção (trapézio) → ajustar o rácio de zoom → ajustar o alinhamento da extremidade esquerda → ajustar o alinhamento da extremidade frontal, tem de imprimir uma página de teste quando fizer o ajuste apresentado abaixo.
Antes de começar a corrigir o desalinhamento da imagem.
Antes de começar a corrigir a distorção (paralelograma).
|
Marcas para os modos Corrigir desalinhamento da imagem, Corrigir distorção (Paralelograma) e Corrigir distorção (Trapézio)
As marcas "i" e "j" são utilizadas para o modo Corrigir desalinhamento da imagem, as marcas "a" e "g" são utilizadas para o modo Corrigir distorção (Paralelograma) e as marcas "b" e "h" são utilizadas para o modo Corrigir distorção (Trapézio).
Se a imagem impressa estiver desalinhada, pode ajustar a posição da imagem especificando o modo Corrigir desalinhamento da imagem. A posição da imagem é corrigida depois de ser calculado e introduzido o comprimento das marcas "i" e "j".
Se a imagem impressa estiver distorcida como um paralelograma, pode ajustar o ângulo da imagem especificando o modo Corrigir distorção (Paralelograma). O ângulo da imagem é corrigido depois de ser calculado e introduzido o comprimento das marcas "a" e "g".
Se a imagem impressa estiver distorcida como um trapézio, pode ajustar o ângulo da imagem especificando o modo Corrigir distorção (Trapézio). O ângulo da imagem é corrigido depois de ser calculado e introduzido o comprimento das marcas "b" e "h".
Marcas relativas para ajustar o rácio de zoom
O rácio de zoom da área de impressão é indicado por "f" e "d" na página de teste. Quando a programação está correta, o comprimento de "f" é 360 mm e o de "d" é 250 mm.
|
NOTA
|
|
Se imprimir uma página de teste e utilizar um papel com um formato inferior a 270 mm x 380 mm, não pode medir o comprimento de "f" e de "d", porque não é possível imprimir toda a imagem no papel. Neste caso, calcule a percentagem de ampliação/redução comparando o comprimento medido de "f/2" e "d/2" com os valores pré-programados (f/2: 180 mm, d/2: 125 mm). Utilizando a percentagem calculada, ajuste o rácio de zoom. (Consulte "Ajustar o rácio de zoom da imagem.")
 Exemplo da página de teste sem uma imagem
|
Marcas relativas nas extremidades frontal e esquerda
Se a imagem impressa no papel impresso for deslocada para a esquerda e para a direita da posição correta, relativamente à direção de alimentação, pode ajustar a posição calculando o comprimento da marca "i’ e introduzindo o valor.
Se a imagem impressa no papel impresso for deslocada da posição correta, relativamente à direção de alimentação, pode ajustar a posição calculando o comprimento da marca ‘e’ e introduzindo o valor.
*1 Ajustar o alinhamento da extremidade frontal
*2 Ajustar o alinhamento da extremidade esquerda
