Corrigir distorção (Paralelograma)

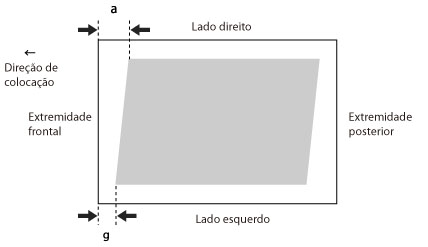

Esta programação permite corrigir o formato da imagem, igualando o comprimento de "a" e "g" com a extremidade do papel, quando a imagem é impressa como um paralelograma.
1.
Carregue em
.
.2.
Carregue em [Preferências] → [Programações de papel] → [Programações gestão de tipos de papel].
3.
Selecione o tipo de papel que pretende editar na lista → carregue em [Detalhes/Editar].
4.
Carregue em [Alterar] para <Ajustar posição da imagem>.
5.
Carregue em [Não utilizar scanner].
6.
Carregue em [Especificar detalhes] → [Corr. distorç. (Paralelogr.)].
Se quiser introduzir os valores da página de teste que mediu manualmente:
Carregue em [Imprimir página de teste].
Introduza o número de páginas de teste que quer criar → carregue em [Seguinte].
|
NOTA
|
|
Se a posição da imagem variar bastante, a precisão da correção pode ser melhorada imprimindo várias páginas de teste e aplicando uma média do comprimento medido.
|
Selecione uma origem de papel que contenha um formato de papel personalizado → carregue em [Iniciar impressão].
A página de teste é impressa.
Meça o comprimento das marcas "g" e "a" na página de teste.
A marca "g" é impressa na extremidade frontal da esquerda e a marca "a" é impressa na extremidade frontal da direita, na direção de alimentação.
Exemplo: "g" = 20,5 mm e "a" = 21,0 mm

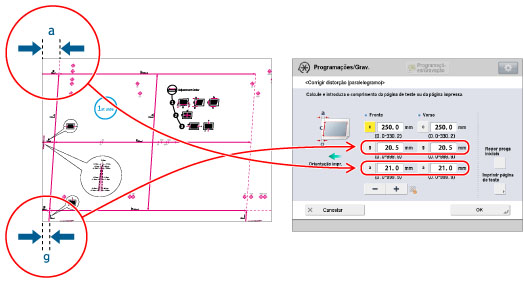

Meça corretamente o comprimento das marcas "g" e "a", como se mostra abaixo.
Volte ao ecrã <Corrigir distorção (paralelogramo)> → introduza o comprimento medido das marcas [G] e [A] para a frente e o verso.
Utilizando os dois valores numéricos indicados a seguir e "c = 250,0", um dispositivo ajusta o comprimento para corrigir a distorção na área de impressão.
|
[G]:
|
Introduza o comprimento medido da marca "g" na página de teste.
|
|
[A]:
|
Introduza o comprimento medido da marca "a" na página de teste.
|
Seguindo o exemplo, introduza 20,5 para [G] e 21,0 para [A].
A diferença entre "g" e "a" (0,5 mm) é corrigida.
Carregue em [OK].
Volte a imprimir uma página de teste e verifique a posição da imagem quando for necessário. Se for necessário fazer mais ajustes, repita os passos acima.
Se corrigir a posição utilizando qualquer imagem impressa:
Verifique a posição da imagem na impressão.

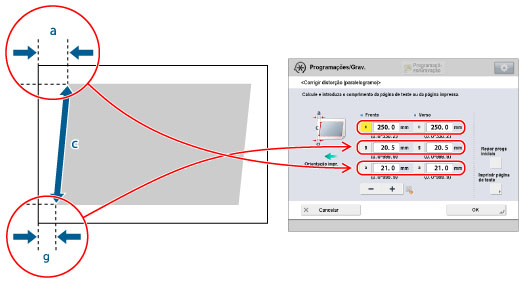

Exemplo: "c" = 200,0 mm, "g" = 15,0 mm e "a" = 15,5 mm
Meça o seguinte comprimento no papel impresso e introduza o comprimento medido.
Utilizando os três valores numéricos indicados a seguir, um dispositivo ajusta o comprimento para corrigir a distorção na área de impressão.
|
[C]:
|
Introduza o comprimento medido da extremidade frontal da esquerda da área de impressão, na extremidade frontal direita da área de impressão.
|
|
[G]:
|
Introduza o comprimento medido da extremidade frontal da esquerda da área de impressão, na extremidade frontal do papel impresso.
|
|
[A]:
|
Introduza o comprimento medido da extremidade frontal da direita da área de impressão, na extremidade frontal do papel impresso.
|
Seguindo o exemplo, introduza 200,0 para [C], 15,0 para [G], e 15,5 para [A].
A diferença entre "g" e "a" (0,5 mm) é corrigida.
Carregue em [OK].
Volte a imprimir uma página de teste e verifique a posição da imagem quando for necessário. Se for necessário fazer mais ajustes, repita os passos acima.
7.
Carregue em [OK] → [OK].
|
NOTA
|
|
Para repor o valor acumulado, carregue em [Repor progs iniciais].
Se imprimir marcas relativas no papel impresso, a área impressa é igual à área dentro das marcas relativas.
|
