Компоненты и их назначение

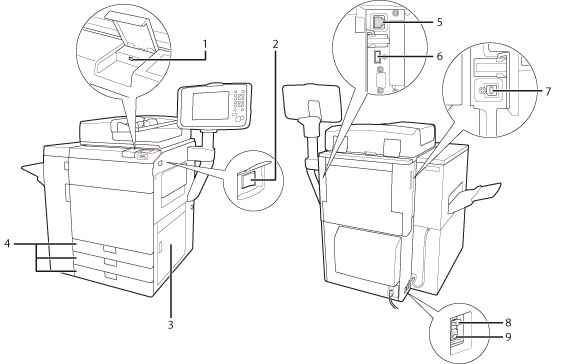

1.

Служит для подключения к аппарату устройства памяти по интерфейсу USB.

2.

Для включения питания нажмите на сторону "I". (См. "Компоненты панели управления и их назначение.")

3.

Открывайте эту крышку при устранении замятия бумаги внутри основного аппарата. (См. "Clearing Paper Jams.")

4.

Кассета вмещает до 550 листов бумаги (80 г/м2).

5.

Используйте кабель ЛВС для подключения аппарата к сети.

6.

Порт USB используется для подключения к аппарату внешних жестких дисков и других устройств.

7.

Используйте кабель USB для подключения аппарата к сети.

8.

Определяет избыточный ток или утечку тока.

9.

Эта кнопка служит для проверки предохранителя.

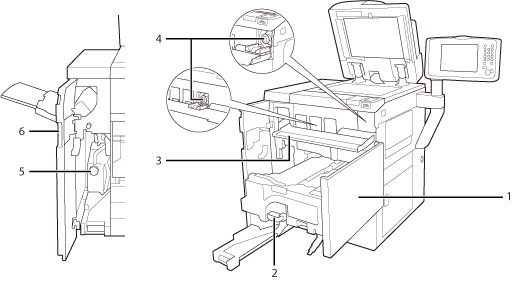

1.

Откройте эту крышку для устранения замятия бумаги в блоке термозакрепления. (См. "Clearing Paper Jams.")

2.

Выдвиньте блок термозакрепления для удаления замятой бумаги. (См. "Clearing Paper Jams.")

3.

Откройте эту крышку для замены картриджа для тонера.

4.

Если кончается тонер, извлеките картридж для тонера и замените его новым.

5.

Здесь накапливаются отходы тонера. (См. "Replacing the Waste Toner Container.")

6.

Откройте эту крышку для устранения замятия бумаги или для замены контейнера для отходов тонера. (См. "Clearing Paper Jams.")

1.

Мигает зеленым цветом, когда аппарат выполняет операцию; непрерывно горит зеленым цветом, когда принятые данные сохранены в памяти.

2.

Мигает или горит постоянно в случае сбоя аппарата. Если индикатор ошибки мигает, следуйте указаниям на экране сенсорного дисплея. Если индикатор ошибки непрерывно горит красным цветом, обратитесь к местному авторизованному дилеру компании Canon.

3.

Служит для задания параметров/регистрации.

4.

Служит для задания или отмены режима Энергосбережение/Спящий режим. Загорается, когда аппарат переходит в режим Энергосбережение/Спящий режим. Дополнительные сведения об автоматическом переходе в спящий режим см. в разделе "Клавиша основного питания и режима энергосбережения." Дополнительные сведения о режиме, который активируется после нажатия клавиши , см. в разделе "Переключение режимов, активируемых после нажатия клавиши Энергосбережение."

5.

Служит для отображения и печати суммы копий и распечаток на сенсорном дисплее.

6.

Служат для ввода числовых значений.

7.

Служит для удаления неверно введенных значений или символов.

8.

Загорается при включении основного питания.

9.

Используйте перо правки при работе с сенсорным дисплеем, например для ввода символов. В случае потери пера правки обратитесь к местному авторизованному дилеру Canon. Не используйте вместо пера правки предметы с заостренным концом, например карандаш или шариковую ручку.

10.

Служит для остановки выполняемой операции, например задания на сканирование, копирование или факсимильные операции (только сканирование).

11.

Служит для запуска операции.

12.

Служит для возврата параметров к стандартным значениям.

13.

Служит для входа в систему и выхода из системы, если задана служба регистрации, например Управление ИД отдела или SSO-H.

14.

На этом дисплее отображаются экраны установки параметров для каждой функции. По умолчанию отображаются восемь клавиш функций.

15.

Используется для настройки яркости дисплея сенсорной панели.

16.

Служит для отображения экрана Звуковые сигналы.

17.

Служит для проверки состояния заданий или отмены заданий на печать. Кроме того, позволяет проверять состояние аппарата, например оставшееся количество бумаги.

18.

Служит для вызова часто используемых функций, сохраненных в режиме Быстрое меню. Кроме того, если используется аутентификация, может отображаться экран Быстрое меню, заданный для конкретного пользователя. (См. "Быстрое меню.")

19.

Служит для отображения экрана Главное меню (например, если требуется переключить функции).
