Режим Буклет

В этом режиме копии можно выводить в виде буклетов.

Сведения о дополнительно приобретаемых модулях, которые требуются для использования этой функции, см. в разделе "Дополнительно приобретаемая продукция, необходимая для каждой из функций."

Буклет с центральной прошивкой

Этот режим позволяет копировать односторонние или двусторонние оригиналы таким образом, чтобы копий печатались с буклетной компоновкой.

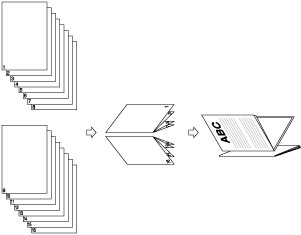

Разделенный буклет

Этот режим позволяет создавать объемные документы с большим количеством страниц в виде разделенного буклета.

Коррекция сдвига (смещения)

Этот режим позволяет настроить положение изображения в буклете в результате расчета ширины смещения между наружной и внутренней страницами буклета.

*1 После обрезки

*2 После обрезки страниц наружные поля всех страниц равны.

*3 Внутренние поля задаются таким образом, что внутренние поля наружных страниц шире наружных полей страниц, находящихся в середине. Размещение изображений на всех страницах регулируется величиной смещения между наружной и центральной страницей буклета.

Обрезка

Если подключены оба модуля — Устройство для обрезки буклетов F1 и Устройство для обрезки брошюр A1 с двумя ножами:

В режиме Центральная прошивка аппарат выполняет обрезку передних краев и верхних/нижних частей распечаток.

Если подключен только модуль Устройство для обрезки буклетов F1:

В режиме Центральная прошивка аппарат выполняет обрезку передних краев распечаток.

Сжатие центрального сгиба

Этот режим позволяет сжимать сгиб буклета с центральной прошивкой.

ПРИМЕЧАНИЕ
Чтобы проверить работу режима [Пресс центр. прошивки], необходимо выполнить центральную прошивку более чем девяти листов бумаги (включая один лист обложки).

ВАЖНО
Режимы Центральная прошивка и Разделенный буклет можно задавать только в том случае, если подключено устройство Финишер для буклетов W1 PRO/Финишер для буклетов T1. Режим Сжатие центрального сгиба можно задать только в том случае, если подсоединен Финишер для буклетов W1 PRO. Режим Обрезка можно задать только в том случае, если к модулю Устройство для обрезки буклетов F1 подсоединен модуль Устройство для обрезки брошюр A1 с двумя ножами или Финишер для буклетов W1 PRO. Режим [Обрезка] можно задать только при выборе режима [Центральная прошивка]. Убедитесь, что тип бумаги задан правильно. При печати на материалах специальных типов, например на плотной бумаге или OHP-пленках, не забудьте правильно установить тип бумаги, особенно при использовании плотной бумаги. Если тип бумаги установлен неверно, то это может отрицательно сказаться на качестве копий. Более того, блок термозакрепления может запачкаться, и потребуется вмешательство технической службы, также может замяться бумага. Оригиналы в вертикальной (книжной) ориентации устанавливайте обязательно в вертикальном направлении. Если установить эти оригиналы горизонтально, страницы с четными номерами будут напечатаны в противоположном направлении. Точность сгиба в режиме Центральная прошивка зависит от типа бумаги и числа листов.

ВАЖНО

Режимы Центральная прошивка и Разделенный буклет можно задавать только в том случае, если подключено устройство Финишер для буклетов W1 PRO/Финишер для буклетов T1.

Режим Сжатие центрального сгиба можно задать только в том случае, если подсоединен Финишер для буклетов W1 PRO.

Режим Обрезка можно задать только в том случае, если к модулю Устройство для обрезки буклетов F1 подсоединен модуль Устройство для обрезки брошюр A1 с двумя ножами или Финишер для буклетов W1 PRO.

Режим [Обрезка] можно задать только при выборе режима [Центральная прошивка].

Убедитесь, что тип бумаги задан правильно. При печати на материалах специальных типов, например на плотной бумаге или OHP-пленках, не забудьте правильно установить тип бумаги, особенно при использовании плотной бумаги. Если тип бумаги установлен неверно, то это может отрицательно сказаться на качестве копий. Более того, блок термозакрепления может запачкаться, и потребуется вмешательство технической службы, также может замяться бумага.

Оригиналы в вертикальной (книжной) ориентации устанавливайте обязательно в вертикальном направлении. Если установить эти оригиналы горизонтально, страницы с четными номерами будут напечатаны в противоположном направлении.

Точность сгиба в режиме Центральная прошивка зависит от типа бумаги и числа листов.

Нажмите клавиши

→ [Копия].

Нажмите [Параметры] → [Буклет].

Укажите подробные параметры буклета.

Если установлен двусторонний оригинал, нажмите клавишу [2-стор. оригинал] → выберите тип двустороннего оригинала → нажмите клавишу [OK].

[Тип книги]:	лицевая и обратная стороны оригинала имеют одинаковую ориентацию верх-низ.
[Тип календаря]:	лицевая и обратная стороны оригинала имеют противоположную ориентацию верх-низ.

Выполнение сканирования для буклета:

Фальцовка и центральная прошивка:

Добавление обложек:

Выбор формата при конечной обработке:

Выбор формата оригинала и формата компоновки буклета

Выполнение сканирования для буклета:

Нажмите клавишу [Сканиров. для буклета] → выберите формат оригинала → нажмите клавишу [OK].

Чтобы сгибать каждую страницу оригинала для использования в качестве двух страниц буклета, нажмите клавишу [Не сканир. для буклета] → выберите формат оригинала → нажмите клавишу [OK].

ПРИМЕЧАНИЕ
Если режим Сканирование для буклета не используется, выбор компоновки двусторонних оригиналов невозможен. Если режим Сканирование для буклета не используется, для оригинала невозможно выбрать режим [Авто]. Выбор режима [2-стор. оригинал] невозможен, если выбран формат оригинала A6R.

ПРИМЕЧАНИЕ

Если режим Сканирование для буклета не используется, выбор компоновки двусторонних оригиналов невозможен.

Если режим Сканирование для буклета не используется, для оригинала невозможно выбрать режим [Авто].

Выбор режима [2-стор. оригинал] невозможен, если выбран формат оригинала A6R.

Фальцовка и центральная прошивка:

Нажмите клавишу [Сгиб + центр. прошивка].

Если производить центральную прошивку не требуется, нажмите клавишу [Только сгиб].

Если задавать режимы фальцовки и центральной прошивки не требуется, выберите вариант [Не выполн. сгиб].

ПРИМЕЧАНИЕ
Далее указано максимальное количество листов, для которых можно выполнить центральную прошивку за одну операцию. Если требуется выполнить центральную прошивку большего количества листов, задайте режим Разделенный буклет, в противном случае центральная прошивка буклета не выполняется. Если подсоединен Финишер для буклетов W1 PRO: 25 листов Если подсоединен Финишер для буклетов T1: 16 листов Далее приведено максимальное количество листов, которое можно согнуть за один прием, если выбран режим [Только сгиб]. Еси подсоединен Финишер для буклетов W1 PRO: пять листов Если подсоединен Финишер для буклетов T1: один лист

ПРИМЕЧАНИЕ

Далее указано максимальное количество листов, для которых можно выполнить центральную прошивку за одну операцию. Если требуется выполнить центральную прошивку большего количества листов, задайте режим Разделенный буклет, в противном случае центральная прошивка буклета не выполняется.

Если подсоединен Финишер для буклетов W1 PRO: 25 листов

Если подсоединен Финишер для буклетов T1: 16 листов

Далее приведено максимальное количество листов, которое можно согнуть за один прием, если выбран режим [Только сгиб].

Еси подсоединен Финишер для буклетов W1 PRO: пять листов

Если подсоединен Финишер для буклетов T1: один лист

Добавление обложек:

Нажмите [Добавить обложку] → [Печать].

Если копировать на обложку не требуется, нажмите клавишу [Оставить пустыми].

Если бумага для обложки подается из модуля Устройство вставки документов N1, выберите вариант [Оставить пустыми].

Если выбран режим [Сканиров. для буклета], можно отдельно задать <Передняя обложка>, <Передн. внутренняя обложка>, <Задняя внутренняя обложка> и <Задняя обложка>.

Чтобы задать бумагу для обложки, нажмите клавишу [Изменить] → выберите источник бумаги → нажмите клавишу [OK].

Если требуется выбрать Устройство ручной подачи B1, когда для текущего или зарезервированного задания уже задан формат/тип бумаги, можно нажать клавишу [Изм.бумагу в унив.лотке].

ВАЖНО
Для страницы обложки необходимо выбирать бумагу того же формата, что и для основного документа. Если бумага с печатью, которая будет использоваться для обложки, загружается в устройство вставки документов, бумагу следует загружать лицевой стороной вверх. Если используется бумага Плотная 3 или Плотная 4, печать возможна только на обложке <Передн. внутренняя обложка> или <Задняя внутренняя обложка>. Далее указана плотность бумаги, которую можно использовать, если подключен Финишер для буклетов W1 PRO. Для обложки и основного документа: 52 г/м2 – 300 г/м2 (14 фнт док. – 110 фнт обл.) Далее указана плотность бумаги, которую можно использовать, если подключен Финишер для буклетов T1. Для основного документа: 60 г/м2 – 220 г/м2 (16 фнт док. – 80 фнт обл.) Для обложки: 60 г/м2 – 256 г/м2 (16 фнт док. – 140 фнт обл.)

ВАЖНО

Для страницы обложки необходимо выбирать бумагу того же формата, что и для основного документа.

Если бумага с печатью, которая будет использоваться для обложки, загружается в устройство вставки документов, бумагу следует загружать лицевой стороной вверх.

Если используется бумага Плотная 3 или Плотная 4, печать возможна только на обложке <Передн. внутренняя обложка> или <Задняя внутренняя обложка>.

Далее указана плотность бумаги, которую можно использовать, если подключен Финишер для буклетов W1 PRO.

Для обложки и основного документа: 52 г/м2 – 300 г/м2 (14 фнт док. – 110 фнт обл.)

Далее указана плотность бумаги, которую можно использовать, если подключен Финишер для буклетов T1.

Для основного документа: 60 г/м2 – 220 г/м2 (16 фнт док. – 80 фнт обл.)

Для обложки: 60 г/м2 – 256 г/м2 (16 фнт док. – 140 фнт обл.)

ПРИМЕЧАНИЕ
Если добавляется обложка, максимальное количество комплектов, которое может вместить лоток для буклетов модуля Финишер для буклетов T1, составляет 10.

Выбор формата при конечной обработке:

Нажмите клавишу [Тип открытия] → выберите формат при конечной обработке → нажмите клавишу [OK].

[Откр. налево]:	создается буклет, открывающийся влево.
[Откр.направо]:	создается буклет, открывающийся вправо.

ПРИМЕЧАНИЕ
Опцию [Тип открытия] можно выбрать только в том случае, если задана настройка [Сканиров. для буклета].

Выбор формата оригинала и формата компоновки буклета

Нажмите клавишу [Изменить] в пункте <Формат оригин.>.

Выберите формат установленного оригинала → нажмите клавишу [OK].

Можно выбрать значение [Авто] для автоматического выбора формата бумаги.

Нажмите клавишу [Изменить] в пункте <Формат макета>.

Выберите формат бумаги для конечной обработки → нажмите клавишу [OK].

Нажмите клавишу [Задать детали] → укажите подробные параметры буклета.

Если подробные параметры задавать не требуется, переходите к шагу 6.

Создание разделенного буклета:

Задание коррекции сдвига

Обрезка краев буклета (если подсоединены оба модуля — Устройство для обрезки буклетов F1 и Устройство для обрезки брошюр A1 с двумя ножами)

Обрезка краев буклета (если подсоединен модуль Устройство для обрезки буклетов F1):

Настройка силы сжатия центрального сгиба:

Настройка положения центральной прошивки:

Настройка положения сгиба:

Создание разделенного буклета:

Нажмите клавишу [Разделен- ный буклет] → задайте количество листов для разделения → нажмите клавишу [OK].

ПРИМЕЧАНИЕ

Если подсоединен Финишер для буклетов W1 PRO, количество буклетов с центральной прошивкой, которое может вмещать вспомогательный лоток для буклетов, зависит от количества листов в каждом буклете, от формата бумаги и от того, содержит ли буклет обложку из плотной бумаги (плотностью 106 г/м2 (29 фнт док.) или более).

Количество используемых листов	Количество распечаток, которые может вместить вспомогательный лоток для буклетов
Количество используемых листов	Использование бумаги формата, отличного от A4R/LTRR, без плотной (106 г/м2 (29 фнт док.) или более) бумаги для обложки	Использование бумаги формата, отличного от A4R/LTRR, с плотной (106 г/м2 (29 фнт док.) или более) бумагой для обложки	Использование бумаги формата A4R/LTRR
1–5 листов:	30 комплектов	25 комплектов	20 комплектов
6–10 листов:	25 комплектов	20 комплектов	15 комплектов
11–15 листов:	15 комплектов	15 комплектов	10 комплектов
16–20 листов:	15 комплектов	10 комплектов	10 комплектов

Если к устройству Устройство для обрезки буклетов F1 подключен Финишер для буклетов W1 PRO, лоток может вмещать 30 распечаток.

Если подключен Финишер для буклетов T1, количество прошитых буклетов, которые может вместить вспомогательный лоток для буклетов, зависит от типа бумаги, плотности бумаги и количества листов в каждом буклете.

Тип бумаги и плотность бумаги	Количество используемых листов	Количество распечаток, которые может вместить вспомогательный лоток для буклетов
Тонкая/Обычная (60–81,4 г/м2 (16 фнт док. – 21 фнт док.))	1–5 листов:	25 комплектов
	6–10 листов:	15 комплектов
	11–16 листов:	10 комплектов
Обычная/Плотная (81,5–105 г/м2 (22 фнт док. – 28 фнт док.))	1–5 листов:	25 комплектов
Обычная/Плотная (81,5–105 г/м2 (22 фнт док. – 28 фнт док.))	6–10 листов:	15 комплектов
Плотная/С покрытием (106–150 г/м2 (29 фнт док. – 40 фнт док.))	1–5 листов:	10 комплектов
Плотная/С покрытием (151–209 г/м2 (40 фнт док. – 110 фнт инд.))	1–4 листов:	10 комплектов
Плотная/С покрытием (210–220 г/м2 (80 фнт обл.))	1–3 листов:	10 комплектов

Задание коррекции сдвига

Нажмите клавишу [Коррекция сдвига] → выберите способ коррекции → нажмите клавишу [OK].

Если выбран вариант [Ручн.], клавишей

или

настройте ширину коррекции.

Обрезка краев буклета (если подсоединены оба модуля — Устройство для обрезки буклетов F1 и Устройство для обрезки брошюр A1 с двумя ножами)

Нажмите клавишу [Обрезка].

ПРИМЕЧАНИЕ
Режим [Обрезка] можно задать только при выборе режима [Сгиб + центр. прошивка].

Для обрезки края буклета путем указания формата конечной обработки нажмите клавишу [Указ. по ф-ту кон. обработки] → выберите вариант [Обрезка по вертикали] или [3-сторонняя обрезка], затем введите требуемый формат конечной обработки → нажмите клавиши [OK] → [OK].

ПРИМЕЧАНИЕ
Если требуется зарегистрировать и править настроенный формат конечной обработки, нажмите клавишу [За- рег.].

Для обрезки края буклета путем указания ширины обрезки нажмите клавишу [Указать по ши- рине обрезки] → выберите вариант [Обрезка по вертикали] или [3-сторонняя обрезка], затем введите требуемую ширину обрезки → нажмите клавиши [OK] → [OK].

Для настройки позиции обрезки нажмите клавишу [Настройка поз. обрезки] → настройте позицию обрезки клавишей [-] или [+] → нажмите клавиши [OK] → [OK].

ПРИМЕЧАНИЕ

Если ввести значение, отличное от 0, можно переключаться на положительную или отрицательную величину настройки, нажимая клавишу [±].

Пример.	(+)1,0 → [±] → -1,0
	-5,0 → [±] → (+)5,0

Обрезка краев буклета (если подсоединен модуль Устройство для обрезки буклетов F1):

Нажмите клавишу [Обрезка].

ПРИМЕЧАНИЕ
Режим [Обрезка] можно задать только при выборе режима [Сгиб + центр. прошивка].

Для настройки ширины обрезки нажмите клавишу [Настр. шир. обрезки] → укажите требуемую ширину обрезки → нажмите клавишу [OK].

Настройка силы сжатия центрального сгиба:

Нажмите клавишу [Пресс центр. прошивки] → настройте силу сжатия центрального сгиба → нажмите клавишу [OK].

ПРИМЕЧАНИЕ

Вариант [Пресс центр. прошивки] можно задать только при выборе режима [Сгиб + центр. прошивка].

Пример.	(+)1 → [±] → -1
	-5 → [±] → (+)5

Чрезмерное увеличение давления может привести к сморщиванию или пережатию корешка буклета либо к замятию бумаги. Настраивая силу сжатия центрального сгиба, повышайте уровень давления постепенно.

Настройка положения центральной прошивки:

Нажмите клавишу [Изм.поз.сги- ба/прошивки] → выберите формат бумаги для конечной обработки.

Настройте положение центральной прошивки с помощью клавиши [-] или [+] → нажмите клавиши [OK] → [Закрыть].

ПРИМЕЧАНИЕ
Режим [Изм.поз.сги- ба/прошивки] можно задать только при выборе режима [Сгиб + центр. прошивка].

Настройка положения сгиба:

Нажмите клавишу [Настройка положения сгиба] → выберите формат бумаги для конечной обработки.

Настройте положение сгиба клавишей [-] или [+] → нажмите клавиши [OK] → [Закрыть].

ПРИМЕЧАНИЕ
Режим [Настройка положения сгиба] можно задать только при выборе режима [Только сгиб].

Нажмите клавишу [OK].

Нажмите клавиши [OK] → [Закрыть].

Настройте направляющую лотка для буклетов в соответствии с форматом бумаги.

Этот шаг необходим только в том случае, если подсоединен Финишер для буклетов T1. В этом шаге нет необходимости, если подсоединен Финишер для буклетов W1 PRO.


305 x 457 мм/A3/B4/11" x 17"/LGL	A4R/LTRR

ВАЖНО
Убедитесь в том, что направляющая лотка для буклетов установлена в соответствии с форматом бумаги. Неправильная установка направляющей лотка для буклетов может привести к замятию бумаги.

ВАЖНО
При выводе только одного листа центральная прошивка не выполняется. Точность фальцовки может изменяться в зависимости от типа и количества бумаги.
