Läget Häfte

I det här läget kan du mata ut kopior som häften.

För information om vilka tillvalsprodukter som krävs för att använda den här funktionen, se "Tillvalsprodukter som krävs för varje funktion."

Sadelhäfta häfte

I det här läget kan du kopiera enkelsidiga eller dubbelsidiga original så att kopiorna bildar ett häfte.

Uppdelat häfte

I det här läget kan du skapa ett stort dokument med många sidor i ett uppdelat häfte.

Korrigera krypning (förskjutning)

I det här läget kan du ändra bildernas placering i ett häfte genom att beräkna förskjutningsavståndet mellan den yttersta sidan och sidan mitt i häftet.

*1 Beskuret

*2 När sidorna har beskurits är alla yttermarginaler likadana.

*3 Innermarginalerna ställs in så att innermarginalerna på yttersidorna är bredare än på innersidorna. Placeringen av bilderna på varje sida justeras genom uträkning av storleken på förskjutningen mellan de yttersta och innersta sidorna i häftet.

Trimma

Om både Booklet Trimmer-F1 och Two-Knife Booklet Trimmer-A1 har monterats:

Maskinen trimmar framkanterna och över-/nederkanten på utskrifterna i läget sadelhäftning.

Om endast Booklet Trimmer-F1 har monterats:

Maskinen trimmar framkanterna på utskrifterna i läget Sadelhäftning.

Sadelpress

I det här läget kan du komprimera en sadelhäftad häftesrygg.

OBS!
För att försäkra dig om att inställningen för [Sadelpress] fungerar måste du sadelhäfta fler än nio pappersark (inklusive omslagsark).

VIKTIGT
Lägena Sadelhäfta och Uppdelat häfte kan anges bara om Häftesefterbehandlare-W1 PRO Booklet Finisher-T1 har monterats. Läget Sadelpress kan endast väljas om Häftesefterbehandlare-W1 PRO har monterats. Trimläget kan bara ställas in om Booklet Trimmer-F1 eller Two-Knife Booklet Trimmer-A1 har monterats på Häftesefterbehandlare-W1 PRO. Du kan använda [Trimma] bara om du väljer [Sadelhäftning]. Tänk på att ange korrekt papperstyp. När du skriver ut på specialpapper, exempelvis tjockt papper eller overheadfilm, bör du vara noga med att ange korrekt papperstyp, i synnerhet om du använder tjockt papper. Om den angivna papperstypen är felaktig kan bildkvaliteten försämras. Dessutom kan fixeringsenheten bli smutsig och gå sönder, och papperet kan fastna. Placera alltid vertikala (stående) original vertikalt. Om du placerar sådana original horisontellt, skrivs jämna numrerade sidor ut upp och ned. Precisionen i vikningen med läget Sadelhäfta kan variera med papperstyp och antal ark.

VIKTIGT

Lägena Sadelhäfta och Uppdelat häfte kan anges bara om Häftesefterbehandlare-W1 PRO Booklet Finisher-T1 har monterats.

Läget Sadelpress kan endast väljas om Häftesefterbehandlare-W1 PRO har monterats.

Trimläget kan bara ställas in om Booklet Trimmer-F1 eller Two-Knife Booklet Trimmer-A1 har monterats på Häftesefterbehandlare-W1 PRO.

Du kan använda [Trimma] bara om du väljer [Sadelhäftning].

Tänk på att ange korrekt papperstyp. När du skriver ut på specialpapper, exempelvis tjockt papper eller overheadfilm, bör du vara noga med att ange korrekt papperstyp, i synnerhet om du använder tjockt papper. Om den angivna papperstypen är felaktig kan bildkvaliteten försämras. Dessutom kan fixeringsenheten bli smutsig och gå sönder, och papperet kan fastna.

Placera alltid vertikala (stående) original vertikalt. Om du placerar sådana original horisontellt, skrivs jämna numrerade sidor ut upp och ned.

Precisionen i vikningen med läget Sadelhäfta kan variera med papperstyp och antal ark.

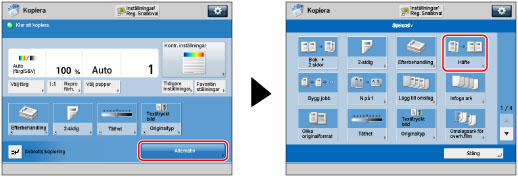

Tryck på

→ [Kopia].

Tryck på [Häfte] → [Alternativ].

Ange detaljerade inställningar för Häfte.

Om du placerar ett tvåsidigt original, tryck på [2-sidigt original] → välj typ av tvåsidigt original → tryck på [OK].

[Boktyp]:	Originalets fram- och baksida har samma riktning i höjdled.
[Kalendertyp]:	Originalets fram- och baksida har motsatt riktning i höjdled.

Scanna häfte:

Falsning och sadelhäftning:

Lägga till omslag:

Välj efterbehandlingsformat:

Välja originalformat och storlek på häfteslayouten:

Scanna häfte:

Tryck på [Häftes- scanning] → välj originalformat → tryck på [OK].

Om du vill falsa varje sida i originalet för att använda som två sidor i häftet, tryck på [Scanna inte häfte] → välj originalformat → tryck på [OK].

OBS!
Om du inte använder läget Scanna häfte, kan du inte välja layouten för dubbelsidiga original. Om läget Scanna häfte inte används, kan du inte välja [Auto] för originalet. Du kan inte välja [2-sidigt original] om A6R är det valda originalformatet.

Falsning och sadelhäftning:

Tryck på [Falsning + sadelhäftning].

Om du inte vill sadelhäfta, välj [Falsa endast].

Om du inte vill ange lägena Falsa och Sadelhäfta, välj [Falsa inte].

OBS!
I det följande visas det maximala antalet ark som kan sadelhäftas på en gång. Om du vill sadelhäfta flera ark väljer du läget Uppdelat häfte, i annat fall kommer inte häftet att sadelhäftas. Om Häftesefterbehandlare-W1 PRO har monterats: 25 ark Om Booklet Finisher-T1 har monterats: 16 ark I följande visas det högsta antal ark som kan falsas samtidigt när [Falsa endast] har valts: Om Häftesefterbehandlare-W1 PRO har monterats: fem ark Om Booklet Finisher-T1 har monterats: ett ark

OBS!

I det följande visas det maximala antalet ark som kan sadelhäftas på en gång. Om du vill sadelhäfta flera ark väljer du läget Uppdelat häfte, i annat fall kommer inte häftet att sadelhäftas.

Om Häftesefterbehandlare-W1 PRO har monterats: 25 ark

Om Booklet Finisher-T1 har monterats: 16 ark

I följande visas det högsta antal ark som kan falsas samtidigt när [Falsa endast] har valts:

Om Häftesefterbehandlare-W1 PRO har monterats: fem ark

Om Booklet Finisher-T1 har monterats: ett ark

Lägga till omslag:

Tryck på [Utskrift] → [Lägg till omslag].

Tryck på [Lämna tom] om du inte vill kopiera på omslaget.

Om du matar omslagspapper från Document Insertion Unit-N1, väljer du [Lämna tom].

Om du valde [Häftes- scanning], kan du ange <Omslag fram>, <Främre inre omslag>, <Inre omslag bak> och <Omslag bak> individuellt.

Om du vill ange papper för omslaget, tryck på [Ändra] → välj papperskällan → tryck [OK].

Om du vill välja Arkmatare-B1 när ett pappersformat/-typ redan har valts för det aktuella eller det reserverade jobbet, tryck på [Ändra papper i UNI-fack].

VIKTIGT
Du måste använda papper med samma format till omslaget som till huvuddokumentet. Om du laddar förtryckt papper att använda som omslagssida i iläggsenheten, måste du fylla på det med utskriftssidan uppåt. Om du använder tjockt 3- eller tjockt 4-papper, kan du bara skriva ut på <Främre inre omslag> eller <Inre omslag bak>. I det följande framgår vilka pappersvikter du kan använda om Häftesefterbehandlare-W1 PRO har monterats. För omslagssidan och huvuddokumentet: 52 g/m2 till 300 g/m2 (14 lb arkivpapper till 110 lb omslag) I det följande framgår vilka pappersvikter du kan använda om Booklet Finisher-T1 har monterats. För huvuddokumentet: 60 g/m2 till 220 g/m2 (16 lb arkivpapper till 80 lb omslag) För omslagssidan: 60 g/m2 till 256 g/m2 (16 lb arkiv till 140 lb index)

VIKTIGT

Du måste använda papper med samma format till omslaget som till huvuddokumentet.

Om du laddar förtryckt papper att använda som omslagssida i iläggsenheten, måste du fylla på det med utskriftssidan uppåt.

Om du använder tjockt 3- eller tjockt 4-papper, kan du bara skriva ut på <Främre inre omslag> eller <Inre omslag bak>.

I det följande framgår vilka pappersvikter du kan använda om Häftesefterbehandlare-W1 PRO har monterats.

För omslagssidan och huvuddokumentet: 52 g/m2 till 300 g/m2 (14 lb arkivpapper till 110 lb omslag)

I det följande framgår vilka pappersvikter du kan använda om Booklet Finisher-T1 har monterats.

För huvuddokumentet: 60 g/m2 till 220 g/m2 (16 lb arkivpapper till 80 lb omslag)

För omslagssidan: 60 g/m2 till 256 g/m2 (16 lb arkiv till 140 lb index)

OBS!
Om du lägger till ett omslag rymmer häftesfacket för Booklet Finisher-T1 maximalt 10 satser.

Välj efterbehandlingsformat:

Tryck på [Öppningstyp] → välj efterbehandlingsformat → tryck på [OK].

[Vänster- orienterad]:	Ett häfte som öppnas åt vänster skapas.
[Höger- orienterad]:	Ett häfte som öppnas åt höger skapas.

OBS!
Du kan bara välja [Öppningstyp] om du ställt in [Häftes- scanning].

Välja originalformat och storlek på häfteslayouten:

Tryck på [Ändra] för <Originalformat>.

Välj format för det original du har placerat → tryck på [OK].

Du kan välja [Auto] om du vill välja pappersformatet automatiskt.

Tryck på [Ändra] för <Layoutformat>.

Välj pappersformat för efterbehandling → tryck på [OK].

Om du vill välja Arkmatare-B1 när ett pappersformat/-typ redan har valts för det aktuella eller det reserverade jobbet, tryck på [Ändra papper i UNI-fack].

Tryck på [Ange detaljer] → ange detaljerade inställningar för Häfte.

Fortsätt med steg 6 om du inte vill ange andra inställningar.

Skapa ett uppdelat häfte:

Ställa in krypningskorrigering:

Trimma kanterna på häftet (när både Booklet Trimmer-F1 och Two-Knife Booklet Trimmer-A1 har monterats):

Trimma kanterna på häftet (om Booklet Trimmer-F1 har monterats):

Justera trycket för sadelpressen:

Justera sadelhäftningspositionen:

Justera vikningsposition:

Skapa ett uppdelat häfte:

Tryck på [Uppdelat häfte] → ange antalet ark som ska delas upp → tryck på [OK].

OBS!

Om Häftesefterbehandlare-W1 PRO har monterats, beror antalet sadelhäftade häften som kan rymmas i det extra häftesfacket på hur många ark varje häfte innehåller, pappersformatet och om häftet innehåller omslag med tjockare papper (mer än 106 g/m2) (29 lb arkiv).

Antal ark	Antal utskrifter som ryms i reservhäftesfacket
Antal ark	Använda annat papper än A4R/LTRR utan tjockt papper (106 g/m2 (29 lb arkiv) eller mer) för omslag	Använda annat papper än A4R/LTRR med tjockt papper (106 g/m2 (29 lb arkiv) eller mer) för omslag	Använda A4R/LTRR-papper
1 till 5 ark:	30 satser	25 satser	20 satser
6 till 10 ark:	25 satser	20 satser	15 satser
11 till 15 ark:	15 satser	15 satser	10 satser
16 till 20 ark:	15 satser	10 satser	10 satser

Om Booklet Trimmer-F1 har monterats på Häftesefterbehandlare-W1 PRO, rymmer facket 30 utskrifter.

Om Booklet Finisher-T1 har monterats beror antalet sadelhäftade häften som ryms i reservhäftesfacket på papperstyp, pappersvikt och hur många ark varje häfte innehåller.

Papperstyp och pappersvikt	Antal ark	Antal utskrifter som ryms i reservhäftesfacket
Tunt/Normalt (60 till 81,4 g/m2 (16 lb arkiv till 21 lb arkiv))	1 till 5 ark:	25 satser
	6 till 10 ark:	15 satser
	11 till 16 ark:	10 satser
Normalt/Tjockt (81,5 till 105 g/m2 (22 lb arkiv till 28 lb arkiv))	1 till 5 ark:	25 satser
	6 till 10 ark:	15 satser
Tjockt/Bestruket (106 till 150 g/m2 (29 lb arkiv till 40 lb arkiv))	1 till 5 ark:	10 satser
Tjockt/Bestruket (151 till 209 g/m2 (40 lb arkiv till 110 lb index))	1 till 4 ark:	10 satser
Tjockt/Bestruket (210 till 220 g/m2 (80 lb omslag))	1 till 3 ark:	10 satser

Ställa in krypningskorrigering:

Tryck på [Korrigera krypning] → välj korrigeringsmetod → tryck på [OK].

Om du väljer [Manuell] ska du ändra korrigeringsavståndet genom att trycka på

eller

Trimma kanterna på häftet (när både Booklet Trimmer-F1 och Two-Knife Booklet Trimmer-A1 har monterats):

Tryck på [Trimma].

OBS!
Du kan använda [Trimma] bara om du väljer [Falsning + sadelhäftning].

För att trimma kanten på häftet genom att ange efterbehandlingsformat, tryck på [Ange enligt efterbeh.format] → välj [Vertikal trimning] eller [3-vägs- trimning] ange önskat efterbehandlingsformat → tryck på [OK] → [OK].

OBS!
Om du vill registrera och redigera det konfigurerade efterbehandlingsformatet, tryck på [Reg.].

För att trimma kanten på häftet genom att ange trimbredd, tryck på [Ange efter trimbredd] → välj [Vertikal trimning] eller [3-vägs- trimning] ange önskad trimbredd → tryck på [OK] → [OK].

För att justera trimpositionen, tryck på [Justera trim- position] → justera trimpositionen med [-] eller [+] → tryck på [OK] → [OK].

OBS!

Om du anger ett annat värde än 0 kan du växla mellan positiv och negativ justering genom att trycka på [±].

Exempel:	(+)1,0 → [±] → -1,0
	-5,0 → [±] → (+)5,0

Trimma kanterna på häftet (om Booklet Trimmer-F1 har monterats):

Tryck på [Trimma].

OBS!
Du kan använda [Trimma] bara om du väljer [Falsning + sadelhäftning].

För att justera trimbredden, tryck på [Justera trim bredd] → ange önskad trimbredd → tryck på [OK].

Justera trycket för sadelpressen:

Tryck på [Sadelpress] → justera sadeltrycket → tryck på [OK].

OBS!

Du kan använda [Sadelpress] om du väljer [Falsning + sadelhäftning].

Om du anger ett annat värde än 0 kan du växla mellan positiv och negativ justering genom att trycka på [±].

Exempel:	(+)1 → [±] → -1
	-5 → [±] → (+)5

Om du ökar trycket för mycket kan bokryggen skrynklas eller tryckas ihop, eller pappersstopp uppstå. Öka trycket gradvist när du justerar trycket i sadelpressen.

Justera sadelhäftningspositionen:

Tryck på [Ändra placer. falsn./häftn.] → välj pappersformat för efterbehandling.

Justera sadelhäftningspositionen med [-] eller [+] → tryck på [OK] → [Stäng].

OBS!
Du kan använda [Ändra placer. falsn./häftn.] bara om du väljer [Falsning + sadelhäftning].

Justera vikningsposition:

Tryck på [Justera falsningens placering] → välj pappersformat för efterbehandling.

Justera vikningspositionen med [-] eller [+] → tryck på [OK] → [Stäng].

OBS!
Du kan använda [Justera falsningens placering] bara om du väljer [Falsa endast].

Tryck på [OK].

Tryck på [OK] → [Stäng].

Ställ in styrskenan för häftesfacket så att den överensstämmer med pappersformatet.

Detta steg krävs bara om Booklet Finisher-T1 har monterats. Detta steg behövs inte om Häftesefterbehandlare-W1 PRO har monterats.


305 mm x 457 mm/A3/B4/11" x 17"/LGL	A4R/LTRR

VIKTIGT
Se till att styrskenan överensstämmer med pappersformatet. Om du ställer in den fel kan papperet fastna.

VIKTIGT
Det sker ingen sadelhäftning om det bara finns ett enda utmatat ark. Noggrannheten i vikningarna kan variera, beroende på papperets typ och kvantitet.
