Multi-drawer Paper Deck-C

Instal·lant el Multi-drawer Paper Deck-C proporciona tres origens de paper addicionals. Els calaixos de paper superior, central i inferior emmagatzemen la mateixa quantitat i mida de paper.

Tapa davantera (alimentació intermèdia)

Traieu això quan es produeixi un encallament de paper.

Botó d'obertura

Permet obrir el dipòsit de paper, com quan cal carregar paper.

Dipòsit de paper

Carregueu paper. Càrrega de paper a la Multi-drawer Paper Deck-C
Si l'equip es troba en mode de repòs, és possible que no pugueu obrir el dipòsit de paper. En aquest cas, premeu  per reactivar l'equip i, a continuació, premeu el botó d'obertura del "Multi-drawer Paper Deck-C".

Càrrega de paper a la Multi-drawer Paper Deck-C
Si s'esgota el paper i la impressió s'atura quan s'està imprimint amb l'opció de grapar, no traieu els fulls impresos pendents de ser grapats. (Les operacions d'impressió i de grapat es reprenen un cop eliminat l'encallament de paper.)
Si necessiteu apujar l'elevador (per exemple, si cauen objectes dintre del dipòsit de paper), no l'aixequeu més de 50 mm ni en diagonal, ja que es pot produir un error de funcionament o es pot fer malbé l'equip.
1
Obriu el dipòsit de paper.
1
Premeu el botó d'obertura.
2
Obriu el dipòsit de paper.
L'elevador interior baixa automàticament fins a la posició de càrrega de paper.
2
Prepareu el paper a carregar.
Airegeu els fulls uns quants cops i, a continuació, alineeu les vores del paper per facilitar-ne l'alimentació.
3
Aixequeu el rodet auxiliar de recollida i carregeu el paper.
1
Aixequeu el rodet.
2
Col·loqueu el paper contra el lateral esquerre del dipòsit de paper.
Carregar una pila de paper gruixut pot causar problemes d'impressió a causa de la vora de paper doblegada o corbada. Carregueu el paper en piles no més gruixudes de 20 mm.
Quan carregueu paper amb una marca de logotip, pareu atenció a l'orientació de càrrega. Càrrega de paper preimprès a Multi-drawer Paper Deck-C
Quan carregueu separadors, feu-ho en l'ordre normal amb els separadors a la vora contrària a la direcció d'alimentació.
4
Abaixeu el rodet auxiliar de recollida i tanqueu el dipòsit de paper.
1
Abaixeu el rodet.
2
Tanqueu el dipòsit de paper.
L'elevador interior puja automàticament i prepara el dipòsit per imprimir el paper.
Quan carregueu paper al dipòsit per primera vegada, ajusteu la placa de canvi de la mida perquè s'adapti al paper que carregueu. Canvi de la mida de paper per al Multi-drawer Paper Deck-C
Quan carregueu paper al dipòsit, no pegueu un cop fort al retenidor de la vora posterior, ja que podríeu fer malbé l'equip o causar un error de funcionament.
No carregueu paper incompatible al Multi-drawer Paper Deck-C. Fer-ho pot produir encallaments de paper. Paper admès
Cal aplanar el paper corbat abans de carregar-lo al dipòsit de paper.
No col·loqueu mai paper ni cap altre objecte a la part buida de la unitat del dipòsit de paper situada al costat de la pila, ja que es pot produir un error de funcionament o l'equip es pot fer malbé.
Hi ha un injector d'aire instal·lat a l'interior del Multi-drawer Paper Deck-C. No inseriu clips ni altres objectes externs al port de l'injector.
No podreu fer còpies ni imprimir si carregueu paper per sobre de la marca del límit de càrrega () o si el calaix no s'introdueix del tot al dipòsit de paper.
Assegureu-vos que l'alçada del paper no superi l'indicador de límit de càrrega ().
Comproveu sempre que la unitat de dipòsit de paper estigui al seu lloc.
En carregar el paper, assegureu-vos que l'ajust de la mida del paper del dipòsit coincideix amb la mida del paper que voleu carregar.
Quan carregueu paper d'una amplada de 457,2 mm o menys, carregueu el paper per sota de la marca límit del retenidor de la vora posterior.
Quan es carrega paper al dipòsit de paper, la cara que queda cap amunt és la que s'imprimeix.
Si mentre imprimiu teniu un problema, proveu de donar la volta al paper i de carregar-lo una altra vegada. Tanmateix, el paper gofrat, el paper estucat a una cara i el paper imprès a l'anvers i revers no es pot girar. Substituïu el paper amb nou paper.
La Paper Deck Double Feeding Detection Kit-A és necessària per detectar diversos fulls amb el Multi-drawer Paper Deck-C.

Canvi de la mida de paper per al Multi-drawer Paper Deck-C

1
Obriu el dipòsit de paper.
1
Premeu el botó d'obertura.
2
Obriu el dipòsit de paper.
L'elevador interior baixa automàticament fins a la posició de càrrega de paper.
És possible que el dipòsit trigui una estona a obrir-se tot i que premeu el botó d'obertura.
2

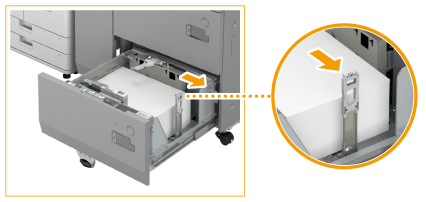

Desplaceu el retenidor de la vora posterior fins que no agafi el paper que s'ha d'ajustar.
El retenidor de la vora posterior es pot desplaçar agafant-lo.
3
Aixequeu el rodet auxiliar de recollida i traieu tot el paper.
1
Aixequeu el rodet.
2
Traieu tot el paper carregat.
4
Pressioneu la palanca. Sense deixar anar la palanca, feu lliscar la placa de canvi de mida exterior i la placa de canvi de mida interior fins que no agafin el paper que s'ha d'ajustar.
5
Carregueu el paper que voleu utilitzar fins a una alçada d'aproximadament 10 mm.
Si carregueu paper, amb una longitud paral·lela a la direcció d'alimentació de 457,2 mm o més

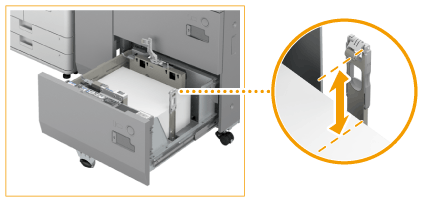

Premeu el botó del retenidor de la vora posterior i baixeu-lo.
Quan carregueu paper amb una marca de logotip, pareu atenció a l'orientació de càrrega. Càrrega de paper preimprès a Multi-drawer Paper Deck-C
Quan carregueu separadors, feu-ho en l'ordre normal amb els separadors a la vora contrària a la direcció d'alimentació.
6
Feu lliscar la placa de canvi de mida exterior i la placa de canvi de mida interior fins a alinear-les amb la mida de paper que vulgueu.
7
Desplaceu el retenidor de la vora posterior per alinear-lo amb la mida del paper que vulgueu, tal com s'indica a continuació.

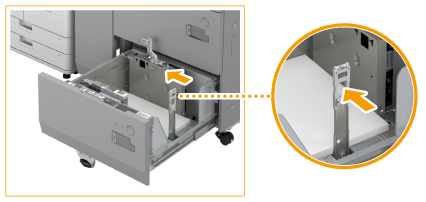

Pressioneu la palanca per lliscar el retenidor de la vora posterior.
No és necessari moure el retenidor de la vora posterior quan carregueu paper a la vora paral·lela a la direcció d'alimentació de 457,2 mm o més. Tampoc no és necessari aixecar i baixar el rodet de recollida en passos seguits.
8
Aixequeu el rodet auxiliar de recollida i carregeu el paper que queda.
1
Aixequeu el rodet.
2
Col·loqueu el paper contra el lateral esquerre del dipòsit de paper.
Quan carregueu paper, assegureu-vos que l'alçada de la pila de paper no sobrepassi els 20 mm. Si se sobrepassa aquesta mida, les vores de la pila de paper es poden corbar o arrugar i la impressió final pot ser de mala qualitat.
9
Abaixeu el rodet auxiliar de recollida i tanqueu el dipòsit de paper.
1
Abaixeu el rodet.
2
Tanqueu el dipòsit de paper.
L'elevador interior puja automàticament i prepara el dipòsit per imprimir el paper.
10
Canvieu la mida de paper al full del suport i inseriu-lo a la placa del suport.
1
Traieu el full del suport de la placa del suport.
2
Enganxeu l'etiqueta de la mida del paper perquè coincideixi amb la mida de paper que consta al full del suport.
3
Inseriu el full del suport a la placa del suport.
Quan carregueu paper al dipòsit, no pegueu un cop fort al retenidor de la vora posterior, ja que podríeu fer malbé l'equip o causar un error de funcionament.
Ajusteu la placa de canvi de mida exterior, la placa de canvi de mida interior i el retenidor de la vora posterior correctament per evitar que es produeixin encallaments de paper, impressions brutes o bé que s'embruti l'interior de l'equip.
No carregueu paper incompatible al Multi-drawer Paper Deck-C. Fer-ho pot produir encallaments de paper. Paper admès
Cal aplanar el paper corbat abans de carregar-lo al dipòsit de paper.
No col·loqueu mai paper ni cap altre objecte a la part buida de la unitat del dipòsit de paper situada al costat de la pila, ja que es pot produir un error de funcionament o l'equip es pot fer malbé.
Hi ha un injector d'aire instal·lat a l'interior del Multi-drawer Paper Deck-C. No inseriu clips ni altres objectes externs al port de l'injector.
No podreu fer còpies ni imprimir si carregueu paper per sobre de la marca del límit de càrrega () o si el calaix no s'introdueix del tot al dipòsit de paper.
Assegureu-vos que l'alçada del paper no superi l'indicador de límit de càrrega ().
Comproveu sempre que la unitat de dipòsit de paper estigui al seu lloc.
Quan carregueu paper d'una amplada de 457,2 mm o menys, carregueu el paper per sota de la marca límit del retenidor de la vora posterior.
Quan es carrega paper al dipòsit de paper, la cara que queda cap amunt és la que s'imprimeix.
Si mentre imprimiu teniu un problema, proveu de donar la volta al paper i de carregar-lo una altra vegada. Tanmateix, el paper gofrat, el paper estucat a una cara i el paper imprès a l'anvers i revers no es pot girar. Substituïu el paper amb nou paper.

Càrrega de paper preimprès a Multi-drawer Paper Deck-C

Si utilitzeu paper preimprès amb un logotip, pareu atenció a l'orientació del paper quan el carregueu. Carregueu el paper correctament de manera que la impressió es porti a terme a la mateixa cara que el logotip.
Mentre es duu a terme una operació de còpia, pareu atenció a l'orientació de l'original. Orientació de l'original durant la còpia
Establiu l'opció <Prioritzar orientació d'imatge> i <Prioritzar velocitat per copiar de l'alimentador> en <Off> prèviament.
<Prioritzar orientació d'imatge>
<Prioritzar velocitat per copiar de l'alimentador>
Càrrega de paper amb logotip en orientació vertical
Carregueu el paper amb el logotip cap amunt segons la mida del paper, tal com s'indica a la figura següent.
A4
A3
Càrrega de paper amb logotip en orientació horitzontal
Carregueu el paper amb el logotip cap amunt segons la mida del paper, tal com s'indica a la figura següent.
A4
A3
