Encallaments de paper a la Booklet Finisher-X
|
|
Confirmar abans de manipularSi hi ha paper a la safata de quaderns, traieu-lo.
|
Interior de la tapa davantera

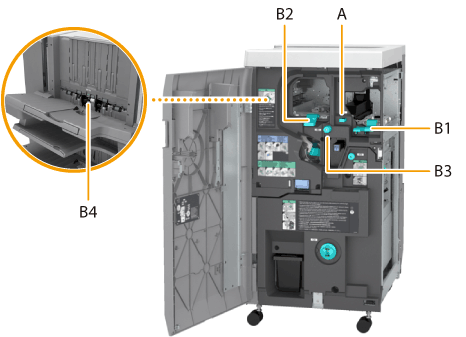

Les ubicacions dels encallaments de paper s'indiquen amb números com ara A, que es mostren a la il·lustració següent.
1
Obriu la tapa davantera de la unitat d'acabat.
2
Si la Puncher Unit-BG o la Puncher Unit-BH estan instal·lades, desplaceu la guia A per alinear-la amb la marca.
|
* Desplaceu la guia cap a dins o cap a fora per alinear la marca
 més propera amb la marca ( ). |
3
Obriu la guia (B1).
4
Mireu si hi ha paper encallat.
|
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
|
|
Tanqueu la guia (B1).
|
5
Obriu la guia (B2).
6
Gireu el comandament (B3) en la direcció de la fletxa.
7
Si hi ha paper encallat a la guia (B2), traieu-lo amb compte en la direcció de la fletxa.
8
Mireu si hi ha paper encallat a la guia (B4).
|
|
Obriu la guia (B4).
|
|
|
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
|
|
Tanqueu la guia (B4).
|
9
Tanqueu la guia (B2).
10
Tanqueu la tapa davantera de la unitat d'acabat.
Seguiu les instruccions que apareixen a la pantalla per continuar amb l'operació interrompuda o per eliminar encallaments de paper.
Unitat grapadora de quaderns de la Booklet Finisher-X

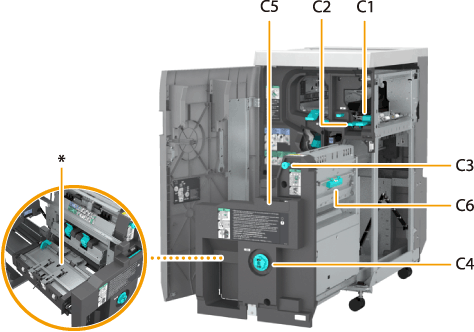

Les ubicacions dels encallaments de paper s'indiquen amb números com ara C1, que es mostren a la il·lustració següent.
* Guia de sortida
1
Obriu la tapa davantera de la unitat d'acabat.
2
Obriu la guia (C1).
3
Obriu la guia (C2).
4
Mireu si hi ha paper encallat.
|
|
Gireu el pom (C3) en la direcció de la fletxa.
El paper encallat s'alimenta a la guia (C2).
|
|
|
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
|
|
|
Tanqueu la guia (C2).
|
5
Tanqueu la guia (C1).
6

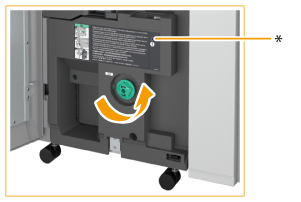

Mentre pressioneu el comandament (C4), gireu-lo en la direcció de la fletxa fins que s'apagui l'indicador.
Aquest procediment no és necessari si l'indicador està apagat.
* Indicador
7
Traieu el paper d'impressió de la safata de quaderns.
8
Tanqueu la unitat grapadora de quaderns (C5).
9
Mireu si hi ha paper encallat a la tapa dreta de la unitat grapadora de quaderns (C6).
|
|
Obriu la tapa dreta (C6).
|
|
|
Si hi ha paper encallat, traieu-lo amb compte en la direcció de la fletxa.
|
|
|
Tanqueu la tapa dreta (C6).
|
10
Obriu la guia de la vora i comproveu si hi ha paper encallat.
Aquest procediment no és necessari si la Inner Booklet Trimmer-A està instal·lada.
|
|
Si hi ha paper encallat, obriu la guia de sortida i traieu-lo amb compte en la direcció de la fletxa.
|
|
|
Tanqueu la guia de sortida.
|
11
Pressioneu la unitat grapadora de quaderns (C5) i tanqueu la tapa davantera de la unitat d'acabat.
Seguiu les instruccions que apareixen a la pantalla per continuar amb l'operació interrompuda o per eliminar encallaments de paper.
