Nastavení polohy obrazu

Můžete upravit polohu tištěného obrazu, který se tiskne s nežádoucím posunutím nebo je zkreslený, a to potvrzováním testovacích stránek a specifikací hodnot nastavení.

Výstup zkušební stránky

Zkušební stránku vytiskněte při úpravě umístění obrázků.

Stiskněte <Změnit> pro <Nastavit polohu obrazu>.

Stiskněte <Výstup testovací stránky>.

Zadejte počet testovacích výtisků, které chcete zhotovit

stiskněte <Další>.

Vyberte zdroj papíru, který obsahuje vlastní typ papíru

stiskněte <Spustit tisk>.

Vytiskne se testovací výtisk.

Informace o papíru, který lze použít jako testovací stránky, viz část Papír dostupný pro oboustranné kopírování / oboustranný tisk.

Před výstupem testovacích stran se ujistěte, že je do zdroje papíru uloženo dostatečné množství papíru.

Nastavení zarovnání zaváděcího okraje obrazu

Toto nastavení umožňuje upravit polohu obrazu tak, že zkontrolujete, zda je soutisková značka na testovací stránce zarovnána s obrazem na zaváděcím okraji ve směru podávání testovací stránky.

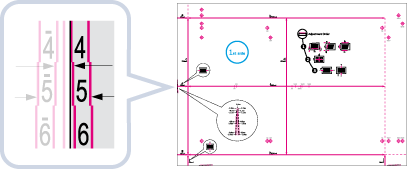

Zkontrolujte polohu obrazu na zaváděcím okraji na přední straně testovacího výtisku.

V níže uvedeném příkladu je úprava potřeba, protože středová linka soutiskové značky je 0,4 mm za okrajem zkušební stránky. Níže uvedeným postupem upravte umístění zaváděcího okraje obrazu na přední straně zkušební stránky.

Testovací strana s vytištěným značením „1. strana“ je přední strana.

Na obrazovce <Nastavit polohu obrazu> stiskněte <-> nebo <+> pro úpravu <Přední strana> pro <Nastavení (e) zavád. okraje>, aby byla středová linka soutiskové značky zarovnaná s okrajem papíru.

V případě výše uvedeného příkladu zadejte „+ 0,4“ pro <Přední strana>.

<+>

Stiskněte v případě, kdy se středová linka soutiskové značky nachází mimo oblast okraje testovacího výtisku (středová linka soutiskové značky NENÍ vytištěna). Obraz se posune podle zadané hodnoty dozadu z pohledu vzhledem ke směru podávání papíru.

<->

Stiskněte v případě, kdy se středová linka soutiskové značky nachází v oblasti okraje testovací stránky. Obraz se posune podle zadané hodnoty dopředu z pohledu vzhledem ke směru podávání papíru.

Obraťte testovací stránku

zkontrolujte obraz na zaváděcím okraji na zadní straně testovací stránky.

Stisknutím <-> nebo <+> pro <Zadní strana> v <Nastavení (e) zavád. okraje> zadejte hodnotu pro posun obrazu.

Zhotovte další testovací výtisk a zkontrolujte polohu obrazu

stiskněte <OK>.

V případě potřeby proveďte korekci znovu.

Pokud otevřete obrazovku <Nastavit polohu obrazu> poté, co jste ji zavřeli stisknutím tlačítka <OK>, hodnoty na obrazovce budou na <0>. Nastavená hodnota se však nezruší. Při opakovaném provádění kroků vždy zjistěte z nového testovacího výtisku hodnotu soutiskových značek a zadejte novou hodnotu.

Kumulovanou hodnotu obnovíte stisknutím <Obnovit úvodní nastavení>.

Stiskněte <OK>.

Nastavení zarovnání levého okraje obrazu

Toto nastavení umožňuje upravit polohu obrazu tak, že zkontrolujete, zda jsou soutiskové značky na testovací stránce zarovnány s obrazem na pravém okraji ve směru podávání papíru.

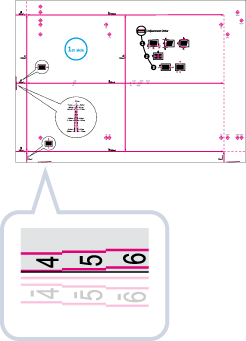

Zkontrolujte polohu obrazu na levém okraji na přední straně testovacího výtisku.

Na obrazovce <Nastavit polohu obrazu> stiskněte <-> nebo <+> pro <Přední strana> v <Zarovnání (i) levého okraje> a zadejte hodnotu pro posun obrazu.

V případě výše uvedeného příkladu zadejte „+ 0,4“ pro <Přední strana>.

<+>

Stiskněte v případě, kdy se středová linka soutiskové značky nachází mimo oblast okraje testovacího výtisku (středová linka soutiskové značky NENÍ vytištěna). Obraz se podle zadané hodnoty posune doprava z pohledu vzhledem ke směru podávání papíru.

<->

Stiskněte v případě, kdy se středová linka soutiskové značky nachází v oblasti okraje testovací stránky. Obraz se podle zadané hodnoty posune doleva z pohledu vzhledem ke směru podávání papíru.

Provedete-li tisk testovací stránky s použitím papíru, jehož vertikální strana vzhledem ke směru podávání má délku 304 mm a více, soutisková značka na levém okraji se nevytiskne řádně. V takovém případě změřte délku značky . Bude-li změřená délka kratší než 20 mm, zadejte rozdílnou hodnotu s pomocí <+>, a bude-li změřená délka delší než 20 mm, zadejte rozdílnou hodnotu s pomocí <->.

Obraťte testovací stránku

zkontrolujte obraz na levém okraji na zadní straně testovací stránky.

Stisknutím <-> nebo <+> pro <Zadní strana> v <Zarovnání (i) levého okraje> zadejte hodnotu pro posun obrazu.

Zhotovte další testovací výtisk a zkontrolujte polohu obrazu

stiskněte <OK>.

V případě potřeby proveďte korekci znovu.

Kumulovanou hodnotu obnovíte stisknutím <Obnovit úvodní nastavení>.

Stiskněte <OK>.

Nastavení poměru zoomu obrazu

V závislosti na typu papíru může teplo generované sestavou fixační jednotky způsobit roztažení nebo naopak zmenšení papíru. V takovém případě lze obrazy příslušně zmenšit nebo zvětšit. Tato funkce dovoluje nastavit poměr zoomu obrazu pro každý list papíru nebo zvětšit zmenšený obraz tak, aby odpovídal poměru zoomu obrazu na druhé straně papíru. Poměr zoomu obrazu můžete nastavit zadáním poměru zvětšení/zmenšení nebo zadáním hodnoty testovací stránky, kterou jste získali ručním měřením.

Zkontrolujte obrázky na výstupní zkušební stránce.

Na obrazovce <Nastavit polohu obrazu> zvětšete nebo zmenšete obrázky.

Zadáváte-li poměr zvětšení/zmenšení (%)

Nastavte poměr zvětšení/zmenšení (%) pro <Zoom (f)> a <Zoom (d)> na obrazovce <Nastavit polohu obrazu>

stiskněte <OK>.

Podle zadaného poměru se obraz zvětší nebo zmenší ve směru rovnoběžném se směrem podávání.

Podle zadaného poměru se obraz zvětší nebo zmenší ve směru kolmém ke směru podávání.

Podle potřeby vytiskněte nový testovací výtisk a zkontrolujte míru korekce.

Zadáváte-li ručně naměřenou hodnotu testovací stránky

1	Změřte délku značek <f> a <d> na testovací stránce ručně. Výchozí hodnoty jsou <f> = 360,0 mm a <d> = 250,0 mm. Použijete-li pro tisk testovací stránky papír menší než 270 mm x 380 mm, nepodaří se vám změřit délku osy <f> a <d>, jelikož se na papír nevytiskne celý obraz. V takovém případě vypočítejte vyšší/nižší procento porovnáním naměřené délky „f/2“ a „d/2“ s výchozími hodnotami (f/2: 180 mm, d/2: 125 mm). Použijte vypočítané procento pro nastavení poměru zvětšení/zmenšení.
2	Stiskněte <Nastavit použitím testovací stránky>.
3	Zadejte délku testovací stránky na přední straně i zadní straně stiskněte <OK>. Pokud je například naměřená délka osy <f> 360,4 mm, zadejte 360,4. Rozdíl v délce (v tomto případě 0,4 mm) je automaticky započítán tak, aby se obraz vytiskl ve správné velikosti. <f> Zadejte naměřenou délku značky <f> na testovací stránce. <d> Zadejte naměřenou délku značky <d> na testovací stránce. Podle potřeby zkuste vytisknout nový testovací výtisk a zkontrolujte míru korekce.

Stiskněte <OK>.

Korekce obrazu s nežádoucím posunutím

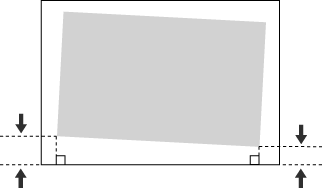

Toto nastavení zamezuje naskenování obrazu s nežádoucím posunutím tím, že stroj upraví dráhu podávaného papíru na jeho levém okraji (vzhledem ke směru podávání).

		Pravá strana
Směr podávání	Zaváděcí okraj		Zadní okraj
		Levá strana


Tiskne-li se obraz našikmo, v každém případě nejprve nastavte režim <Korekce nespr. nast. obrazu>.

Stiskněte <Změnit> pro <Nastavit polohu obrazu>.

Stiskněte <Nastavit detaily>

<Korekce nespr. nast. obrazu>.

Chcete-li zadat ručně naměřené hodnoty testovací stránky

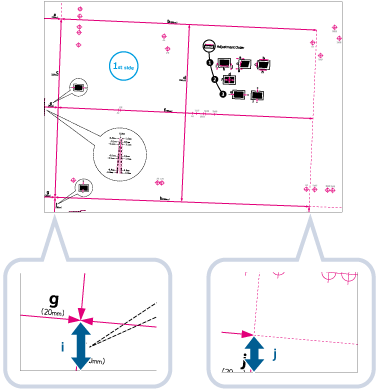

Změřte délku a <j> na testovací stránce.

je vytištěno na levém předním okraji ve směru podávání, <j> je vytištěno na levém zadním okraji.

Příklad: = 21,0 mm, a <j> = 20,5 mm

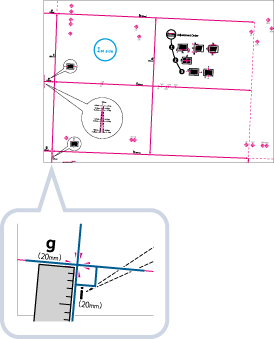

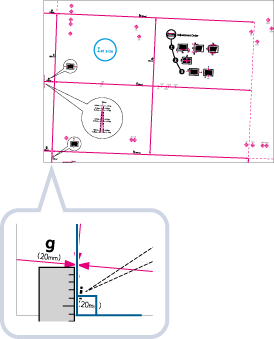

Změřte délku značek a <j> správným způsobem zobrazeným níže.

Správný způsob měření	Nesprávný způsob měření

Na obrazovce <Korekce nespr. nast. obrazu> zadejte skutečné hodnoty a <j> pro přední a zadní stranu

Zadejte naměřenou délku značky na testovací stránce.

<j>

Zadejte naměřenou délku značky <j> na testovací stránce.

V tomto příkladu nastavení délky 21,0 mm pro a 20,5 mm pro <j> způsobí, že bude šikmý rozdíl 0,5 mm automaticky opraven.

Zhotovte další testovací výtisk a zkontrolujte polohu obrazu

stiskněte <OK>.

Chcete-li zadat ručně naměřené hodnoty výstupního papíru

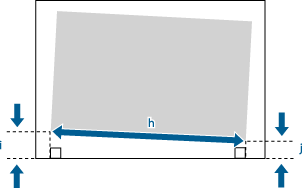

1	Zkontrolujte polohu obrazu na výtisku. V tomto příkladu je délka <h> 360,0 mm, <i> je 21,0 mm a <j> 20,5 mm.
2	Změřte a zadejte hodnoty následujících položek stiskněte <OK>. S pomocí tří následujících numerických hodnot zařízení automaticky provede nastavení, aby tisková oblast a papír byly vůči sobě rovnoběžné. <h> Zadejte změřenou délku levé strany na tiskové oblasti. <i> Zadejte změřenou vzdálenost od levé strany zaváděcího okraje tiskové oblasti k levé straně okraje papíru. <j> Zadejte změřenou vzdálenost od levé strany vlečeného okraje tiskové oblasti k levé straně okraje papíru. V tomto příkladu nastavení délky 360,0 mm pro <h>, 21,0 mm pro <i> a 20,5 mm pro <j> způsobí, že bude rozdíl v zarovnání 0,5 mm automaticky opraven.
3	Zhotovte další výtisk a zkontrolujte polohu obrazu stiskněte <OK>. V případě potřeby proveďte korekci znovu.

Stiskněte <OK>

<OK>.


Kumulovanou hodnotu obnovíte stisknutím <Obnovit úvodní nastavení>. Pokud se soutiskové značky vytisknou na výstupní papír, tištěná oblast se shoduje s vnitřní oblastí vymezenou soutiskovými značkami.

Korekce zkreslení (Lichoběžník)

Toto nastavení umožňuje korekci tvaru obrazu vyrovnáním levé a pravé strany tiskové oblasti v případě, že se obraz vytiskne jako lichoběžník.

		Pravá strana
Směr podávání	Zaváděcí okraj		Zadní okraj
		Levá strana


Nejprve nastavte režim <Korekce nespr. nast. obrazu>, poté režim <Korek. zkreslení (Lichoběžník)>, a poté režim <Korek. zkreslení (Rovnoběžník)>.

Stiskněte <Změnit> pro <Nastavit polohu obrazu>.

Stiskněte <Nastavit detaily>

<Korek. zkreslení (Lichoběžník)>.

Chcete-li zadat ručně naměřené hodnoty testovací stránky

1	Změřte délku značek <b> a <h> na testovací stránce. Značka <b> se vytiskne na pravou stranu a značka <h> se vytiskne na levou stranu (vzhledem ke směru podávání). V tomto příkladu je délka <b> 360,0 mm a <h> 355,5 mm.
2	Na obrazovce <Korek. zkreslení (Lichoběžník)> zadejte „250,0“ pro <c> pro přední i zadní stranu.
3	Zadejte hodnoty <b> a <h> pro přední a zadní stranu. <b> Zadejte naměřenou délku značky <b> na testovací stránce. <h> Zadejte naměřenou délku značky <h> na testovací stránce. V tomto příkladu nastavení délky 360,0 mm pro <b> a 355,5 mm pro <h> způsobí, že bude rozdíl zkreslení 0,5 mm automaticky opraven.
4	Zhotovte další testovací výtisk a zkontrolujte polohu obrazu stiskněte <OK>. V případě potřeby proveďte korekci znovu.

Chcete-li zadat ručně naměřené hodnoty výstupního papíru

1	Zkontrolujte polohu obrazu na výtisku. V tomto příkladu je délka <c> 250,0 mm, <b> je 360,0 mm a <h> 355,5 mm.
2	Změřte a zadejte hodnoty následujících položek stiskněte <OK>. S použitím tří následujících numerických hodnot zařízení automaticky provede takové nastavení, aby mohla být opravena zkreslená tisková oblast. <c> Zadejte naměřenou délku zaváděcího okraje tiskové oblasti ve vztahu ke směru podávání. <b> Zadejte změřenou vzdálenost od pravé strany zaváděcího okraje tiskové oblasti k pravé straně vlečeného okraje tiskové oblasti. <h> Zadejte změřenou vzdálenost od levé strany zaváděcího okraje tiskové oblasti k levé straně vlečeného okraje tiskové oblasti. V tomto příkladu nastavení délky 250,0 mm pro <c>, 360,0 mm pro <b> a 355,5 mm pro <h> způsobí, že bude rozdíl v zarovnání 0,5 mm automaticky opraven.
3	Zhotovte další výtisk a zkontrolujte polohu obrazu stiskněte <OK>. V případě potřeby proveďte korekci znovu.

Stiskněte <OK>

<OK>.


Kumulovanou hodnotu obnovíte stisknutím <Obnovit úvodní nastavení>. Pokud se soutiskové značky vytisknou na výstupní papír, tištěná oblast se shoduje s vnitřní oblastí vymezenou soutiskovými značkami.

Korekce zkreslení (Kosoúhelník)

Toto nastavení umožňuje korekci tvaru obrazu vyrovnáním vzdálenosti od <a> a <g> k zaváděcímu okraji papíru v případě, že se obraz vytiskne jako kosoúhelník.

		Pravá strana
Směr podávání	Zaváděcí okraj		Zadní okraj
		Levá strana


Nejprve nastavte režim <Korekce nespr. nast. obrazu>, a poté režim <Korek. zkreslení (Rovnoběžník)>.

Stiskněte <Změnit> pro <Nastavit polohu obrazu>.

Stiskněte <Nastavit detaily>

<Korek. zkreslení (Rovnoběžník)>.

Chcete-li zadat ručně naměřené hodnoty testovací stránky

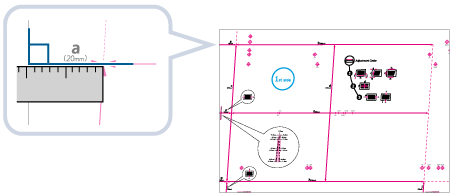

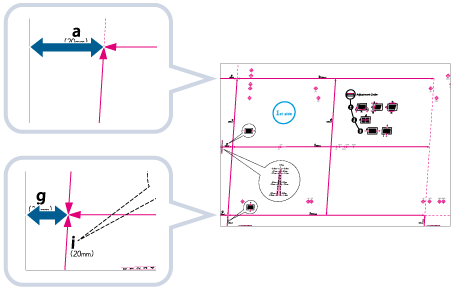

1	Změřte délku značek <g> a <a> na testovací stránce. Značka <g> se tiskne na levou stranu zaváděcího okraje a značka <a> se tiskne na pravou stranu zaváděcího okraje (vzhledem ke směru podávání). V tomto příkladu je délka <g> 20,5 mm a <a> 21,0 mm. Změřte délku značek <g> a <a> správně, jak je znázorněno níže.
2	Na obrazovce <Korek. zkreslení (Rovnoběžník)> zadejte „250,0“ pro <c> pro přední i zadní stranu.
3	Zadejte hodnoty <g> a <a> pro Přední stranu a Zadní stranu stiskněte <OK>. <g> Zadejte naměřenou délku značky <g> na testovací stránce. <a> Zadejte naměřenou délku značky <a> na testovací stránce. Podle příkladu zadejte 20,5 pro <g> a 21,0 pro <a>. Stroj provede automatickou korekci rozdílu mezi <g> a <a> (0,5 mm).

Chcete-li zadat ručně naměřené hodnoty výstupního papíru

1	Zkontrolujte polohu obrazu na výtisku. V tomto příkladu je délka <c> 250,0 mm, <g> je 20,5 mm a <a> 21,0 mm.
2	Změřte a zadejte hodnoty následujících položek stiskněte <OK>. S pomocí tří následujících numerických hodnot zařízení automaticky provede nastavení, aby tisková oblast a papír byly vůči sobě rovnoběžné. <c> Zadejte naměřenou délku zaváděcího okraje tiskové oblasti ve vztahu ke směru podávání. <g> Zadejte změřenou vzdálenost od levé strany zaváděcího okraje tiskové oblasti k zaváděcímu okraji výstupního papíru. <a> Zadejte změřenou vzdálenost od pravé strany zaváděcího okraje tiskové oblasti k zaváděcímu okraji výstupního papíru. Podle příkladu zadejte 250,0 pro <c>, 20,5 pro <g> a 21,0 pro <a>. Stroj provede automatickou korekci rozdílu mezi <g> a <a> (0,5 mm).
3	Zhotovte další testovací výtisk a zkontrolujte polohu obrazu stiskněte <OK>. V případě potřeby proveďte korekci znovu.

Stiskněte <OK>

<OK>.


Kumulovanou hodnotu obnovíte stisknutím <Obnovit úvodní nastavení> Pokud se soutiskové značky vytisknou na výstupní papír, tištěná oblast se shoduje s vnitřní oblastí vymezenou soutiskovými značkami.
