Zachycení papíru v jednotce Booklet Finisher-X
|
|

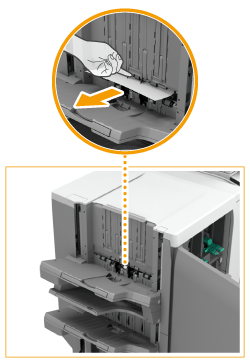

Co zkontrolovat před zahájenímJe-li v přihrádce na brožury vložený papír, nejprve jej vyjměte.
|
Pod předním krytem

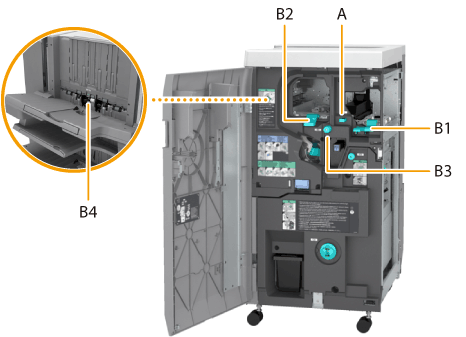

Místa zachycení papíru jsou označena čísly, jako např. A, jak je uvedeno na ilustraci níže.
1
Otevřete přední kryt finišeru.
2

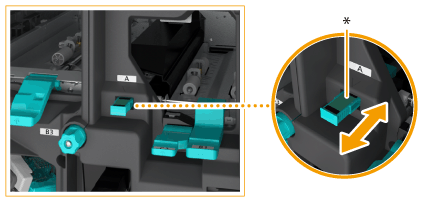

Je-li připojena Puncher Unit-BG nebo Puncher Unit-BH, posunem zarovnejte vodítko A se značkou.
|
* Posuňte vodítko dovnitř nebo ven tak, aby nejbližší
 bylo zarovnáno se značkou ( ). |
3
Odklopte vodítko (B1).
4
Zkontrolujte, zda nedošlo k zachycení papíru.
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
Přiklopte vodítko (B1).
|
5
Odklopte vodítko (B2).
6
Otočte kolečko (B3) ve směru šipky.
7
Pokud se papír zachytil ve vodítku (B2), opatrně jej vytáhněte ve směru šipky.
8
Zkontrolujte, zda se papír zachytil ve vodítku (B4).
|
|
Odklopte vodítko (B4).
|
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
Přiklopte vodítko (B4).
|
9
Přiklopte vodítko (B2).
10
Zavřete přední kryt finišeru.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
Jednotka sedlové sešívačky doplňku Booklet Finisher-X

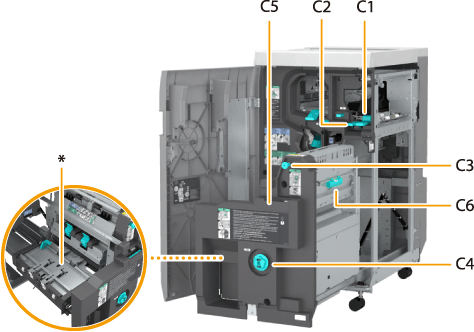

Místa zachycení papíru jsou označena čísly, jako např. C1, jak je uvedeno na ilustraci níže.
* Vodítko podávání papíru
1
Otevřete přední kryt finišeru.
2
Odklopte vodítko (C1).
3
Odklopte vodítko (C2).
4
Zkontrolujte, zda nedošlo k zachycení papíru.
|
|
Otočte kolečko (C3) ve směru šipky.
Pokud se papír zachytil, posune se do vodítka (C2).
|
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
|
Zavřete vodítko (C2).
|
5
Přiklopte vodítko (C1).
6

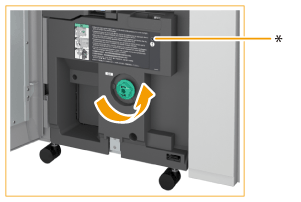

Tiskněte kolečko (C4) a otáčejte jím ve směru šipky, dokud nezhasne kontrolka.
Tento postup není nutný, je-li kontrolka zhasnutá.
* Kontrolka
7
Odeberte všechen papír z přihrádky na brožury.
8
Vytáhněte jednotku sedlové sešívačky (C5).
9
Zkontrolujte, zda se papír nezachytil v pravém krytu sedlové sešívačky (C6).
|
|
Otevřete pravý kryt (C6).
|
|
|
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
|
Zavřete pravý kryt (C6).
|
10
Otevřete vodítko podávání papíru a zkontrolujte, zda se papír nezachytil.
Tento postup není nutný, je-li ke stroji připojena Inner Booklet Trimmer-A.
|
|
Pokud se papír zachytil, otevřete vodítko podávání papíru, opatrně jej vytáhněte ve směru šipky.
|
|
|
Přiklopte vodítko podávání papíru.
|
11
Zasuňte jednotku sedlové sešívačky (C5) a zavřete přední kryt finišeru.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
