Zachycení papíru ve vícezásuvkovém podstavci na papír

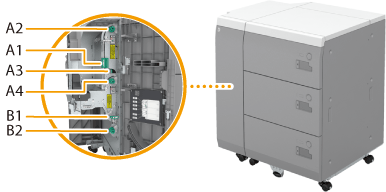

Místa zachycení papíru jsou označena čísly, jako např. A1, jak je uvedeno na ilustraci níže.
Co zkontrolovat před zahájením
Zavřete otevřený kryt.
Odstraňování papíru zachyceného v předním krytu
Odstraňování papíru zachyceného v podstavci na papír

Odstraňování papíru zachyceného v předním krytu

1
Otevřete přední kryt vícezásuvkového podstavce na papír.
2
Zkontrolujte, zda se papír zachytil ve vodítku (A1).
Odklopte vodítko (A1).
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
3
Otočte kolečko (A2) a zkontrolujte, zda se papír zachytil.
Otočte kolečko (A2).
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
4
Zkontrolujte, zda se papír zachytil ve vodítku (A3).
Odklopte vodítko (A3).
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
5
Otočte kolečko (A4) a zkontrolujte, zda se papír zachytil.
Otočte kolečko (A4).
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
6
Přiklopte vodítko (A3).
7
Přiklopte vodítko (A1).
8
Zkontrolujte, zda se papír zachytil ve vodítku (B1).
Odklopte vodítko (B1).
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
9
Otočte kolečko (B2) a zkontrolujte, zda se papír zachytil.
Otočte kolečko (B2).
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
10
Přiklopte vodítko (B1).
11
Zavřete přední kryt vícezásuvkového podstavce na papír.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.

Odstraňování papíru zachyceného v podstavci na papír

1
Zkontrolujte, zda se papír nezachytil v podstavci na papír.
Stisknutím otvíracího tlačítka otevřete podstavec na papír.
Pokud nejprve neodstraníte zachycený papír zevnitř předního krytu, nemusí se vám podařit otevřít podstavec na papír ani stisknutím otevíracího tlačítka.
Je-li stroj v režimu spánku, může se stát, že nebudete moci otevřít podstavec na papír. V takovém případě před otevřením podstavce na papír zrušte režim spánku.
Pokud se papír zachytil, opatrně jej vytáhněte ve směru šipky.
Opatrně sklopte podstavec na papír, dokud se neozve cvaknutí.
Při zavírání zásobníku dejte pozor, abyste si neskřípli prsty a nezpůsobili si zranění.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
