Papirstop i Booklet Finisher-X
|
|
Bekræft inden udførelseHvis der er papir i hæftebakken, skal du fjerne det først.
|
Inde i frontdækslet

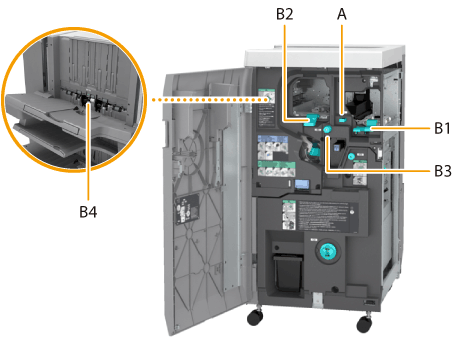

Placeringen af papirstop indikeres af tal, som f.eks. A, der er vist i illustrationen herunder.
1
Åbn finisherens frontdæksel.
2
Hvis Puncher Unit-BG eller Puncher Unit-BH er monteret, skal du skubbe A-styret, så det flugter med mærket.
|
* Skub styret ind, eller justér det med det tætteste
 med mærket ( ). |
3
Åbn papirstyret (B1).
4
Kontroller, om der sidder papir fast.
|
Hvis papir sidder fastklemt, skal du trække forsigtigt i det i pilens retning.
|
|
Luk papirstyret (B1).
|
5
Åbn styret (B2).
6
Drej knappen (B3) i pilens retning.
7
Hvis papir sidder fastklemt i styret (B2), skal du trække forsigtigt i det i pilens retning.
8
Kontrollér, om papiret sidder fastklemt i styret (B4).
|
|
Åbn styret (B4).
|
|
|
Hvis papir sidder fastklemt, skal du trække forsigtigt i det i pilens retning.
|
|
Luk styret (B4).
|
9
Luk styret (B2).
10
Luk finisherens frontlåge.
Fortsæt ved at følge instruktionerne på skærmbilledet, og genoptag den afbrudte betjening, eller fortsæt udbedringen af papirstop.
Ryghæftningsenhed på Booklet Finisher-X

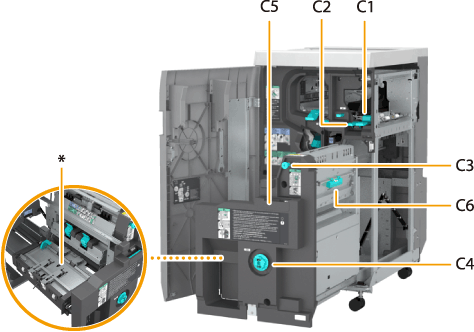

Placeringen af papirstop indikeres af tal, som f.eks. C1, der er vist i illustrationen herunder.
* Leveringsstyr
1
Åbn finisherens frontdæksel.
2
Åbn papirstyret (C1).
3
Åbn styret (C2).
4
Kontroller, om der sidder papir fast.
|
|
Drej knappen (C3) i pilens retning.
Hvis der er fastklemt papir, fremføres det til styret (C2).
|
|
|
Hvis papir sidder fastklemt, skal du trække forsigtigt i det i pilens retning.
|
|
|
Luk styret (C2).
|
5
Luk papirstyret (C1).
6

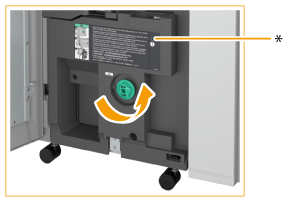

Mens du trykker på knappen (C4), skal du dreje den i pilens retning, indtil lampen slukkes.
Denne fremgangsmåde er ikke nødvendig, hvis lampen er slukket.
* Lys
7
Fjern outputpapir fra hæftebakken.
8
Træk ryghæftningsenheden (C5) ud.
9
Kontrollér, om papiret sidder fastklemt i det højre dæksel på ryghæftningsenheden (C6).
|
|
Åbn det højre dæksel (C6).
|
|
|
Hvis papir sidder fastklemt, skal du trække forsigtigt i det i pilens retning.
|
|
|
Luk det højre dæksel (C6).
|
10
Åbn leveringsstyret, og kontrollér, om der er fastklemt papir.
Denne fremgangsmåde er ikke nødvendig, hvis Inner Booklet Trimmer-A er monteret.
|
|
Hvis papir sidder fastklemt, skal du åbne leveringsstyret og forsigtigt trække det ud i pilens retning.
|
|
|
Luk leveringsstyret.
|
11
Skub ryghæftningsenheden (C5) ind, og luk finisherens frontdæksel.
Fortsæt ved at følge instruktionerne på skærmbilledet, og genoptag den afbrudte betjening, eller fortsæt udbedringen af papirstop.
