Papirstop i Document Insertion Unit-Q/Document Insertion / Folding Unit-K
Udbedring af papirstop i indsættelsesenheden
1

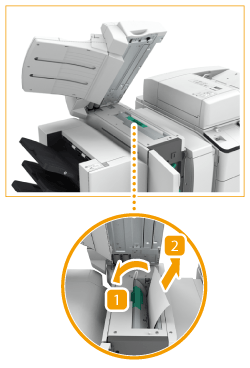

Åbn topdækslet.
2
Fjern det papir, der ikke er fastklemt, fra det øverste dæksel.
3
Kontrollér, om papiret sidder fastklemt inden i det øverste dæksel.
|
|
Hvis papir sidder fastklemt, skal du trække forsigtigt i det i pilens retning.
|
|
Luk topdækslet.
|
Fortsæt ved at følge instruktionerne på skærmbilledet, og genoptag den afbrudte betjening, eller fortsæt udbedringen af papirstop.
Udbedring af papirstop inden i indsættelsesenheden
1
Åbn frontdækslet.
2
Kontrollér, om papiret sidder fastklemt i det øverste leveringsstyr.
|
|
Åbn det øverste leveringsstyr.
|
|
|
Hvis papir sidder fastklemt, skal du trække forsigtigt i det i pilens retning.
|
3
Åbn isætningsenheden.
4
Kontrollér, om papiret sidder fastklemt i leveringsstyret til underindsættelsesenheden.
|
|
Åbn leveringsstyret til underindsættelsesenheden.
|
|
|
Hvis papir sidder fastklemt, skal du trække forsigtigt i det i pilens retning.
|
|
Luk leveringsstyret til underindsættelsesenheden.
|
5
Sæt indsættelsesenheden tilbage i dens oprindelige stilling.
6
Luk det øverste leveringsstyr.
7
Åbn det nederste leveringsstyr.
8
Kontroller, om der sidder papir fast.
|
|
Hvis papir sidder fastklemt, skal du trække forsigtigt i det i pilens retning.
|
|
|
Luk det nederste leveringsstyr.
|
9
Luk frontdækslet.
Fortsæt ved at følge instruktionerne på skærmbilledet, og genoptag den afbrudte betjening, eller fortsæt udbedringen af papirstop.
Udbedring af papirstop i foldeenheden
|
Bekræft inden udførelseDen procedure, der beskrives i dette afsnit, er kun påkrævet, hvis den valgfri Document Insertion / Folding Unit-K er monteret.
|
1
Åbn frontdækslet.
2
Åbn det nederste leveringsstyr.
3
Hvis papir sidder fastklemt, skal du trække forsigtigt i det i pilens retning.
4
Træk foldeenheden ud.
5
Kontrollér, om papiret sidder fastklemt i udgangsåbningen.
|
|
Hvis papir sidder fastklemt, skal du trække forsigtigt i det i pilens retning.
|
|
|
Fjern fastklemt papir.
|
6
Kontrollér, om papiret sidder fastklemt i det venstre styr.
|
|
Åbn det venstre styr.
|
|
|
Fjern alt fastklemt papir fra det indvendige styr.
|
|
|
Fjern alt fastklemt papir fra det indvendige styr.
|
7
Kontrollér, om papiret sidder fastklemt i det højre styr.
|
|
Åbn det højre styr.
|
|
|
Hvis papir sidder fastklemt, skal du trække forsigtigt i det i pilens retning.
|
|
|
Luk det højre styr.
|
8
Luk det venstre styr, og sæt foldeenheden tilbage til dens oprindelige position.
9
Luk det nederste leveringsstyr og frontdækslet.
Fortsæt ved at følge instruktionerne på skærmbilledet, og genoptag den afbrudte betjening, eller fortsæt udbedringen af papirstop.
