Multi-drawer Paper Deck-C

Jos Multi-drawer Paper Deck-C on asennettu, käytössä on kolme lisäpaperilähdettä. Ylä-, keski- ja alapaperikasettiin mahtuu kaikkiin sama määrä samankokoista paperia.

Etukansi (Suoristusyksikkö)

Työnnä tätä, kun tapahtuu paperitukos.

Avauspainike

Paina avataksesi paperisäiliön kun paperia lisätään.

Paperisäiliö

Lisää paperia. Paperin lisääminen Multi-drawer Paper Deck-C -yksikköön
Jos laite on lepotilassa, et ehkä voi avata paperisäiliötä. Jos näin käy, käynnistä laite valitsemalla ja paina sitten "Multi-drawer Paper Deck-C" -yksikön avauspainiketta.

Paperin lisääminen Multi-drawer Paper Deck-C -yksikköön
Jos paperi loppuu ja tulostus pysähtyy käyttäessäsi nidontaa, älä poista nidontaa odottavia luovutettuja arkkeja. (Tulostus ja nidonta jatkuvat kun olet poistanut paperitukoksen.)
Jos nostin on nostettava ylös (esimerkiksi jos jotakin on pudonnut paperisäiliön sisään), älä nosta nostinta enempää kuin 50 mm tai vinossa asennossa, sillä se voi aiheuttaa toimintahäiriön tai vaurioittaa laitetta.
1
Avaa paperisäiliö.
1
Paina avauspainiketta.
2
Avaa paperisäiliö.
Yksikön sisällä oleva nostin laskeutuu automaattisesti täyttöasentoon.
2
Valmistele lisättävä paperi.

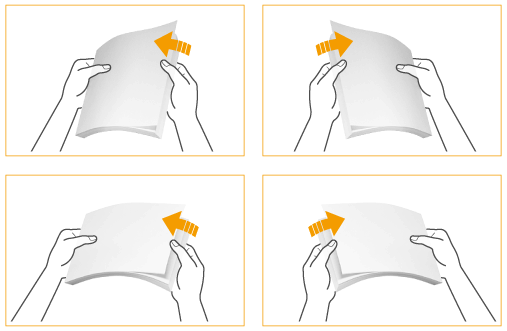

Tuuleta arkit useaan kertaan ja kohdista reunat syöttöä varten.
3
Nosta syötön lisärulla ja lisää paperi.
1
Nosta syöttörulla.
2
Aseta paperinippu vasten paperisäiliön vasenta seinää.
Jos lisäät kerralla paksun nipun paperia, siitä voi aiheutua tulostusongelmia, koska paperin reunat voivat vahingoittua tai käpristyä. Lisää kerralla enintään 20 mm:n paksuisinen nippu paperia.
Kun käytät paperia, jossa on logo, huomioi lisäyssuunta. Esipainetun paperin lisääminen Multi-drawer Paper Deck-C -yksikköön
Kun lisäät indeksivälilehtiä, aseta oikeassa järjestyksessä olevat indeksivälilehdet siten, että niiden ulkonemat ovat vastakkaiseen suuntaan syöttösuuntaan nähden.
4
Laske syötön lisärulla alas ja sulje paperisäiliö.
1
Laske syöttörulla.
2
Sulje paperisäiliö.
Sisäpuolinen nostin nousee automaattisesti ja valmistaa paperisäiliön tulostukseen.
Kun asetat paperia paperisäiliöön ensimmäisen kerran, säädä koonmuutoslevy vastaamaan käytettävää paperikokoa. Paperikoon vaihtaminen yksikölle Multi-drawer Paper Deck-C
Älä kohdista kovaa iskua takareunan tukilevyyn kun lisäät paperia paperisäiliöön, sillä se voi aiheuttaa virhetoiminnon tai laitevaurion.
Älä lisää sopimatonta paperia Multi-drawer Paper Deck-C -yksikköön. Tämä saattaa aiheuttaa paperitukoksen. Käytettävissä oleva paperi
Käpristynyt paperi on suoristettava ennen sen asettamista paperisäiliöön.
Älä milloinkaan aseta paperia tai mitään muita esineitä paperisäiliöyksikön tyhjään osaan paperinipun viereen, sillä se voi aiheuttaa toimintahäiriön tai laitevaurion.
Yksikön Multi-drawer Paper Deck-C sisällä on paperituuletin. Älä aseta paperiliittimiä tai mitään muita esineitä puhaltimen aukkoon.
Kopiointi ja tulostaminen ei onnistu, jos lisäät paperia niin paljon, että nippu ylittää kasetissa olevan rajoitusmerkin (), tai jos paperikasetti ei ole täysin paperisäiliöyksikön sisällä.
Varmista, että paperinipun paksuus ei ylitä rajoitusmerkkiä ().
Tarkista aina että paperisäiliöyksikkö on paikallaan.
Kun asetat paperia paperisäiliöön, varmista, että paperikoon asetus on sama kuin asetettavan paperin koko.

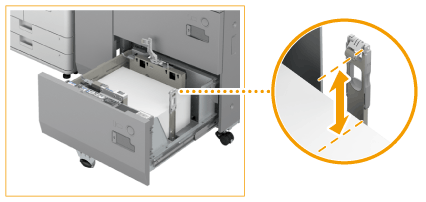

Kun lisäät paperia, jonka leveys on 457,2 mm tai vähemmän, lisää paperit takareunan tukilevyn rajoitusmerkin alle.
Kun paperi asetetaan paperisäiliöyksikköön, tulostus tapahtuu sille puolelle, joka on ylöspäin.
Mikäli tulostuksessa ilmenee ongelmia, käännä paperinippu ylösalaisin ja aseta se uudelleen. Huomaa, että pintakuvioitua paperia, yhdeltä puolelta päällystettyä paperia tai paperia, johon tulostetaan eri lailla etu- ja taustapuolille, ei voi kääntää ympäri. Käytä tällaisen paperin sijasta uutta paperia.
Paper Deck Double Feeding Detection Kit-A vaaditaan, että Multi-drawer Paper Deck-C tunnistaa usean arkin syötön.

Paperikoon vaihtaminen yksikölle Multi-drawer Paper Deck-C

1
Avaa paperisäiliö.
1
Paina avauspainiketta.
2
Avaa paperisäiliö.
Yksikön sisällä oleva nostin laskeutuu automaattisesti täyttöasentoon.
Paperisäiliön avautuminen voi kestää jonkin aikaa, vaikka painaisit avauspainiketta.
2

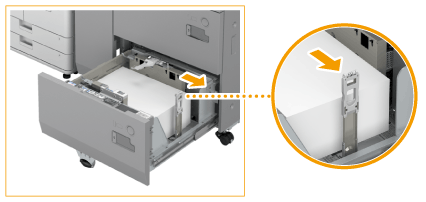

Liu'uta takareunan tukilevyä kunnes se ei osu asetettuun paperiin.
Takareunan tukilevy liukuu pitämällä kiinni.
3
Nosta syötön lisärulla ja poista kaikki paperit.
1
Nosta syöttörulla.
2
Poista kaikki jäljellä oleva paperi.
4
Purista vipua. Älä vapauta vipua, vaan siirrä ulompaa ja sisempää koonmuutoslevyä, kunnes ne eivät ota enää kiinni asetettavaan paperiin.
5
Lisää haluamaasi paperia noin 10 mm:n paksuudelta.
Kun lisäät paperia, jonka syöttösuuntainen reuna on 457,2 mm tai pitempi

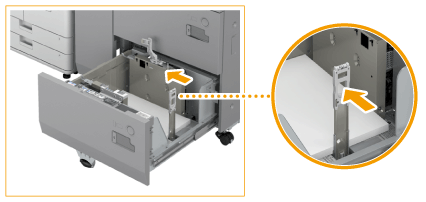

Paina takareunan tukilevyn painiketta ja paina takareunan tukilevy alas.
Kun käytät paperia, jossa on logo, huomioi lisäyssuunta. Esipainetun paperin lisääminen Multi-drawer Paper Deck-C -yksikköön
Kun lisäät indeksivälilehtiä, aseta oikeassa järjestyksessä olevat indeksivälilehdet siten, että niiden ulkonemat ovat vastakkaiseen suuntaan syöttösuuntaan nähden.
6
Liu'uta ulompaa koon muutoslevyä ja sisempää koon muutoslevyä ja kohdista ne haluamaasi paperikokoon.
7
Kohdista takareunan tukilevy haluamaasi paperikokoon liu'uttamalla, kuten allaolevassa kuvassa.
Purista vipua ja liu'uta takareunan tukilevyä.
Takareunan tukilevyä ei tarvitse siirtää, kun lisätään paperia, jonka syöttösuuntaisen sivun leveys on 457,2 mm tai enemmän. Syöttörullaa ei myöskään tarvitse nostaa ja laskea seuraavissa vaiheissa.
8
Nosta syötön lisärulla ja lisää kaikki jäljellä olevat paperit.
1
Nosta syöttörulla.
2
Aseta paperinippu vasten paperisäiliön vasenta seinää.
Paperia syöttäessäsi varmista, ettei paperipino ole korkeampi kuin 20 mm. Jos paperipino on korkeampi kuin 20 mm, pinon reunat saattavat käpristyä tai rypistyä, mistä voi seurata huono tulostuslaatu.
9
Laske syötön lisärulla alas ja sulje paperisäiliö.
1
Laske syöttörulla.
2
Sulje paperisäiliö.
Sisäpuolinen nostin nousee automaattisesti ja valmistaa paperisäiliön tulostukseen.
10
Vaihda media-arkin paperikoko ja aseta se media-alustalle.
1
Vedä media-arkki irti media-alustasta.
2
Kiinnitä paperin kokotarra, joka vastaa media-arkin uutta paperikokoa.
3
Aseta media-arkki media-alustaan.
Älä kohdista kovaa iskua takareunan tukilevyyn kun lisäät paperia paperisäiliöön, sillä se voi aiheuttaa virhetoiminnon tai laitevaurion.
Säädä ulompi koon muutoslevy, sisempi koon muutoslevy ja takareunan tukilevy oikein välttääksesi paperitukoksia, likaisia tulosteita tai laitteen sisäosien likaantumista.
Älä lisää sopimatonta paperia Multi-drawer Paper Deck-C -yksikköön. Tämä saattaa aiheuttaa paperitukoksen. Käytettävissä oleva paperi
Käpristynyt paperi on suoristettava ennen sen asettamista paperisäiliöön.
Älä milloinkaan aseta paperia tai mitään muita esineitä paperisäiliöyksikön tyhjään osaan paperinipun viereen, sillä se voi aiheuttaa toimintahäiriön tai laitevaurion.
Yksikön Multi-drawer Paper Deck-C sisällä on paperituuletin. Älä aseta paperiliittimiä tai mitään muita esineitä puhaltimen aukkoon.
Kopiointi ja tulostaminen ei onnistu, jos lisäät paperia niin paljon, että nippu ylittää kasetissa olevan rajoitusmerkin (), tai jos paperikasetti ei ole täysin paperisäiliöyksikön sisällä.
Varmista, että paperinipun paksuus ei ylitä rajoitusmerkkiä ().
Tarkista aina että paperisäiliöyksikkö on paikallaan.
Kun lisäät paperia, jonka leveys on 457,2 mm tai vähemmän, lisää paperit takareunan tukilevyn rajoitusmerkin alle.
Kun paperi asetetaan paperisäiliöyksikköön, tulostus tapahtuu sille puolelle, joka on ylöspäin.
Mikäli tulostuksessa ilmenee ongelmia, käännä paperinippu ylösalaisin ja aseta se uudelleen. Huomaa, että pintakuvioitua paperia, yhdeltä puolelta päällystettyä paperia tai paperia, johon tulostetaan eri lailla etu- ja taustapuolille, ei voi kääntää ympäri. Käytä tällaisen paperin sijasta uutta paperia.

Esipainetun paperin lisääminen Multi-drawer Paper Deck-C -yksikköön

Kun käytät paperia, jossa on esipainettu logo, kiinnitä huomiota paperin suuntaan, kun lisäät sitä. Aseta paperi oikein päin niin, että siihen tulostetaan samalle puolelle, jossa on logo.
Kun kopioit, kiinnitä huomiota asetettavan alkuperäisen asiakirjan suuntaan. Alkuperäisen suunta kopioitaessa
Määritä kohtien <Kuvan suunta etusijalla> ja <Nopeus etusijalla kopioitaessa syöttölaitteesta> asetukseksi <Ei> etukäteen.
<Kuvan suunta etusijalla>
<Nopeus etusijalla kopioitaessa syöttölaitteesta>
Logopaperin lisääminen pystysuunnassa
Lisää paperi niin, että logollinen puoli on ylöspäin seuraavan kuvan mukaisesti paperikoon mukaan.
A4
A3
Logopaperin lisääminen vaakasuunnassa
Lisää paperi niin, että logollinen puoli on ylöspäin seuraavan kuvan mukaisesti paperikoon mukaan.
A4
A3
