Paperitukokset yksikössä Booklet Finisher-X.
|
|
Varmista ennen käsittelyäJos vihkotasolla on paperia, poista ne.
|
Etukannen sisällä

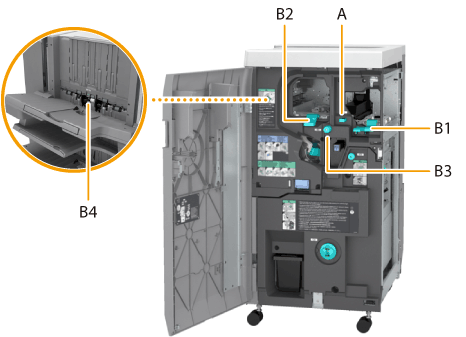

Paperitukosten paikat on ilmaistu numeroilla, kuten A, jotka näkyvät alla olevassa kuvassa.
1
Avaa viimeistelijän etukansi.
2
Jos Puncher Unit-BG tai Puncher Unit-BH on asennettu, liu'uta A-ohjainta ja kohdista se merkkiin.
|
* Liu'uta ohjainta sisään tai ulos ja kohdista lähin
 merkkiin ( ). |
3
Avaa ohjain (B1).
4
Tarkista, onko paperi juuttunut.
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
|
Sulje ohjain (B1).
|
5
Avaa ohjain (B2).
6
Käännä kiekkoa (B3) nuolen suuntaan.
7
Jos paperi on juuttunut ohjaimeen (B2), vedä se varovasti ulos nuolen osoittamaan suuntaan.
8
Tarkista, onko ohjaimeen (B4) juuttunut paperia.
|
|
Avaa ohjain (B4).
|
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
|
Sulje ohjain (B4).
|
9
Sulje ohjain (B2).
10
Sulje viimeistelijän etukansi.
Jatka keskeytyneen toiminnon käyttöä näytön ohjeita noudattamalla tai jatka paperitukosten poistamista.
Vihkonidontayksikkö yksikölle Booklet Finisher-X

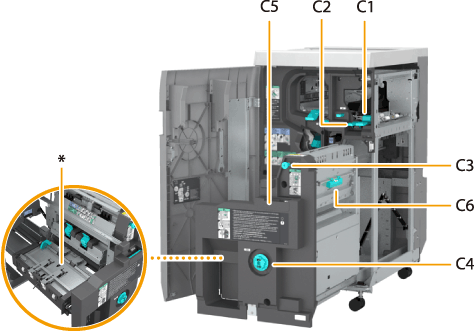

Paperitukosten paikat on ilmaistu numeroilla, kuten C1, jotka näkyvät allaolevassa kuvassa.
* Luovutusohjain
1
Avaa viimeistelijän etukansi.
2
Avaa ohjain (C1).
3
Avaa ohjain (C2).
4
Tarkista, onko paperi juuttunut.
|
|
Käännä nuppia (C3) nuolen suuntaan.
Juuttunut paperi syötetään ohjaimeen (C2).
|
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
|
|
Sulje ohjain (C2).
|
5
Sulje ohjain (C1).
6

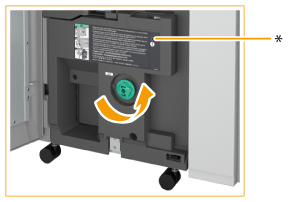

Kun työnnät kiekkoa (C4), käännä sitä nuolen suuntaan kunnes lamppu sammuu.
Tämä toiminto ei ole tarpeen jos lappu on pimeänä.
* Lamppu
7
Poista luovutetut paperit vihkotasolta.
8
Vedä ulos vihkonidontayksikkö (C5).
9
Tarkista, onko vihkonidontayksikön oikeaan kanteen (C6) juuttunut paperia.
|
|
Avaa oikea kansi (C6).
|
|
|
Jos paperi on juuttunut, vedä se varovasti ulos nuolen osoittamaan suuntaan.
|
|
|
Sulje oikea kansi (C6).
|
10
Avaa luovutusohjain ja tarkista, onko papereita juuttunut.
Tätä toimintoa ei tarvita, jos Inner Booklet Trimmer-A on asennettu.
|
|
Jos paperi on juuttunut, avaa luovutusohjain ja vedä paperi varovasti ulos nuolen osoittamaan suuntaan.
|
|
|
Sulje luovutusohjain.
|
11
Työnnä vihkonidontayksikköä (C5), ja sulje viimeistelijän etukansi.
Jatka keskeytyneen toiminnon käyttöä näytön ohjeita noudattamalla tai jatka paperitukosten poistamista.
