Regulacja pozycji obrazu

Możesz wyregulować pozycję drukowanego obrazu, który jest nieprawidłowo ustawiony lub zniekształcony, za pomocą stron testowych oraz określając odpowiednie wartości.

Wydruk strony testowej

Wydrukuj stronę testową podczas dostosowywania położenia obrazów.

Naciśnij ustawienie <Zmień> opcji <Regulacja Położenia Obrazu>.

Naciśnij <Strona wydruku testowego>.

Wprowadź liczbę stron testowych, które mają zostać wykonane

naciśnij <Dalej>.

Wybierz źródło papieru, do którego załadowany został niestandardowy rodzaj papieru

naciśnij <Rozpocznij Wydruk>.

Strona testowa zostanie wydrukowana.

Aby uzyskać więcej informacji na temat papieru, który można wykorzystać do stron testowych, patrz Papier dostępny dla kopiowania dwustronnego/drukowania dwustronnego.

Przed rozpoczęciem wyprowadzania stron testowych, należy się upewnić, że ilość papieru w źródle papieru jest wystarczająca.

Regulacja wyrównania krawędzi głównej obrazu

Ta opcja umożliwia regulację położenia obrazu przez sprawdzenie, czy znaczniki na stronie testowej są wyrównane z obrazem na krawędzi głównej w kierunku prowadzenia strony testowej.

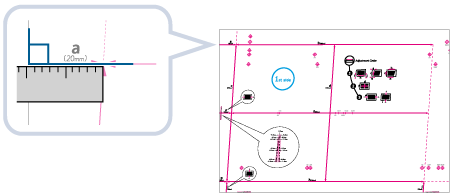

Sprawdzić położenie głównej krawędzi obrazu na stronie przedniej strony testowej.

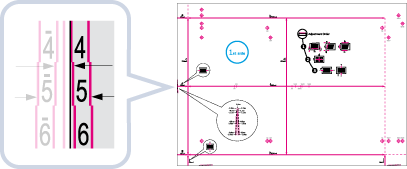

W poniższym przykładzie wymagana jest regulacja, ponieważ linia środkowa znacznika znajduje się 0,4 mm na zewnątrz krawędzi strony testowej. Wykonaj czynności opisane poniżej, aby wyregulować położenie głównej krawędzi obrazu z przodu strony testowej.

Strona testowa z nadrukiem „Strona 1” to przednia strona.

Na ekranie <Regulacja Położenia Obrazu> naciśnij <-> lub <+>, aby dostosować <Przednia Strona> dla <Poł. krawę. prowadzą. (e)> w taki sposób, aby linia środkowa znacznika była wyrównana z krawędzią papieru.

W przypadku podobnym do opisanego powyżej, ustawić „+ 0,4” dla <Przednia Strona>.

<+>

Nacisnąć, jeśli linia środkowa znacznika znajduje się na zewnątrz krawędzi strony testowej (linia środkowa znacznika NIE JEST wydrukowana). Obraz zostanie przesunięty w tył w stosunku do kierunku podawania papieru, zgodnie z wprowadzoną wartością.

<->

Nacisnąć, jeśli linia środkowa znacznika znajduje się wewnątrz krawędzi strony testowej. Obraz zostanie przesunięty w przód w stosunku do kierunku podawania papieru, zgodnie z wprowadzoną wartością.

Odwróć stronę testową

sprawdź położenie krawędzi głównej obrazu z tyłu strony testowej.

Nacisnąć <-> lub <+> dla <Tylna strona> w <Poł. krawę. prowadzą. (e)>, aby wprowadzić wartość przesunięcia obrazu.

Wydrukuj stronę testową ponownie i sprawdź położenie obrazu

naciśnij przycisk <OK>.

Jeśli jest to konieczne, korekcję należy wykonać ponownie.

Ponowne otwarcie ekranu <Regulacja Położenia Obrazu> po jego zamknięciu za pomocą przycisku <OK> sprawi, że wartości na ekranie wrócą na <0>. Niezależnie od tego, wyregulowana wartość nadal ma zastosowanie. W przypadku powtórki kroków, odczytaj wartość znaczników z nowej strony testowej i wprowadzić nową wartość.

Aby przywrócić obliczoną wartość, należy nacisnąć <Wznów pocz. ustawienia>.

Naciśnij <OK>.

Regulacja wyrównania krawędzi lewej obrazu

Ta opcja umożliwia regulację położenia obrazu przez sprawdzenie, czy znaczniki na stronie testowej są wyrównane z obrazem na krawędzi lewej w kierunku prowadzenia kartki wydruku testowego.

Sprawdzić położenie lewej krawędzi obrazu na stronie przedniej strony testowej.

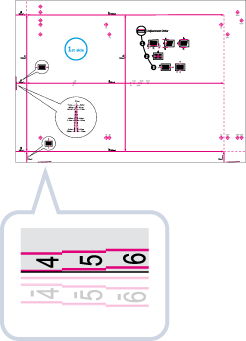

Na ekranie <Regulacja Położenia Obrazu> nacisnąć <-> lub <+> dla <Przednia Strona> w <Położenie (i) lewej krawę.>, aby wprowadzić wartość przesunięcia obrazu.

W przypadku podobnym do opisanego powyżej, ustawić „+ 0,4” dla <Przednia Strona>.

<+>

Nacisnąć, jeśli linia środkowa znacznika znajduje się na zewnątrz krawędzi strony testowej (linia środkowa znacznika NIE JEST wydrukowana). Obraz zostanie przesunięty w prawo w stosunku do kierunku podawania papieru, zgodnie z wprowadzoną wartością.

<->

Nacisnąć, jeśli linia środkowa znacznika znajduje się wewnątrz krawędzi strony testowej. Obraz zostanie przesunięty w lewo w stosunku do kierunku podawania papieru, zgodnie z wprowadzoną wartością.

Jeżeli strony testowe są drukowane na papierze, którego strona pionowa w kierunku podawania ma długość 304mm lub więcej, znaczniki na lewej krawędzie nie będą wydrukowane prawidłowo. W takim wypadku, należy zmierzyć długość znacznika . Jeżeli zmierzona długość jest krótsza niż 20 mm, należy wprowadzić różnicę ze znakiem <+>; jeżeli zmierzona długość jest dłuższa niż 20 mm, należy wprowadzić różnicę ze znakiem <->.

Odwróć stronę testową

sprawdź położenie lewej krawędzi obrazu z tyłu strony testowej.

Nacisnąć <-> lub <+> dla <Tylna strona> w <Położenie (i) lewej krawę.>, aby wprowadzić wartość przesunięcia obrazu.

Wydrukuj stronę testową ponownie i sprawdź położenie obrazu

naciśnij przycisk <OK>.

Jeśli jest to konieczne, korekcję należy wykonać ponownie.

Aby przywrócić obliczoną wartość, należy nacisnąć <Wznów pocz. ustawienia>.

Naciśnij <OK>.

Regulacja proporcji powiększenia obrazu

W zależności od rodzaju obrazu, ciepło generowane przez zespół utrwalający może powodować rozszerzanie lub kurczenie się papieru. W tym przypadku, obrazy mogą ulec powiększeniu lub pomniejszeniu. Funkcja ta umożliwia ustawienie proporcji powiększenia obrazu dla każdego rodzaju papieru lub powiększenie zmniejszonego obraz, aby dopasować proporcję powiększenia obrazu na drugiej stronie wydruku. Współczynnik powiększenia obrazu można regulować wprowadzając współczynnik powiększenia/pomniejszenia lub wprowadzając zmierzoną ręcznie wartość ze strony testowej.

Sprawdź obrazy na wydrukowanej stronie testowej.

Powiększ lub pomniejsz obrazy na ekranie <Regulacja Położenia Obrazu>.

Jeżeli wprowadzany jest współczynnik powiększenia/pomniejszenia (%)

Ustaw współczynnik powiększenia/pomniejszenia (%) dla opcji <Zoom (f)> i <Zoom (d)> na ekranie <Regulacja Położenia Obrazu>

naciśnij <OK>.

Powiększa lub pomniejsza obraz w kierunku równoległym do kierunku posuwu, zgodnie z wprowadzonym współczynnikiem.

Powiększa lub pomniejsza obraz w kierunku prostopadłym do kierunku posuwu, zgodnie z wprowadzonym współczynnikiem.

W razie potrzeby spróbować wydrukować stronę testową ponownie i sprawdzić poprawność wprowadzonego współczynnika.

Jeżeli wprowadzana jest zmierzona ręcznie wartość z wydruku testowego

1	Ręcznie zmierzyć długość znaczników <f> i <d> na stronie testowej. Domyślne wartości to <f> = 360,0 mm i <d> = 250,0 mm. Jeśli stronę testową wykonano na papierze mniejszym niż 270 mm x 380 mm, nie będzie możliwy pomiar długości <f> i <d>, ponieważ cały obraz nie zmieści się na papierze. W takim wypadku, należy obliczyć wartość procentową rozszerzenia/redukcji porównując zmierzone długości „f/2” i „d/2” z wartościami domyślnymi (f/2: 180 mm, d/2: 125 mm). Wykorzystując obliczone wartości procentowe, należy wyregulować proporcję powiększania.
2	Naciśnij <Dopasuj używając strony testowej>.
3	Wprowadź długość strony testowej zarówno dla przedniej, jak i tylnej strony naciśnij przycisk <OK>. Na przykład, jeśli zmierzona długość <f> wynosi 360,4 mm, wprowadzić wartość 360,4. Różnica w długości (w tym przypadku 0,4 mm) jest redukowana automatycznie, tak, aby drukowany obraz miał właściwe rozmiary. <f> Wprowadź zmierzoną na stronie testowej długość znacznika <f>. <d> Wprowadź zmierzoną na stronie testowej długość znacznika <d>. W razie potrzeby spróbować wydrukować stronę testową ponownie i sprawdzić poprawność wprowadzonego współczynnika.

Naciśnij <OK>.

Korekcja przesunięcia obrazu

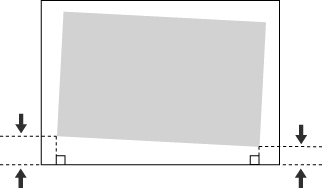

To ustawienie umożliwia korekcję przesunięcia obrazów poprzez regulację marginesu lewej strony papieru w stosunku do kierunku podawania.

		Strona prawa
Kierunek podawania	Krawędź główna		Krawędź tylna
		Strona lewa


Jeżeli drukowany obraz jest przesunięty, należy najpierw określić tryb <Korek. nieprawi. położe. obrazu>.

Naciśnij ustawienie <Zmień> opcji <Regulacja Położenia Obrazu>.

Naciśnij <Ustaw Szczegóły>

<Korek. nieprawi. położe. obrazu>.

Jeżeli wprowadzane są wartości dla strony testowej zmierzone ręcznie

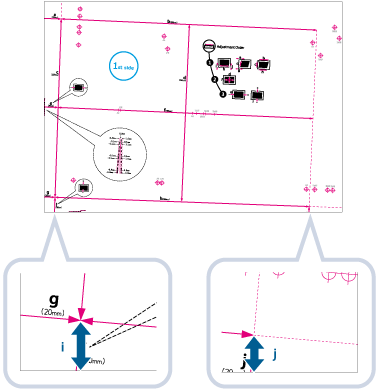

Zmierzyć długość i <j> na stronie testowej.

jest drukowane na przedniej lewej krawędzi kierunku podawania, natomiast <j> jest drukowane na tylnej lewej krawędzi.

Przykład: = 21,0 mm, a <j> = 20,5 mm

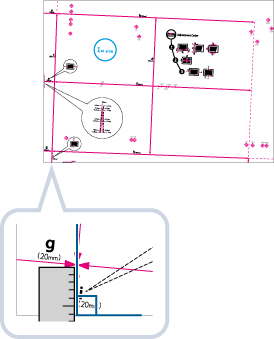

Zmierzyć długość znaczników i <j> prawidłowo, jak pokazano poniżej.

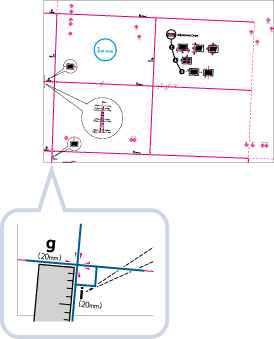

Prawidłowa metoda mierzenia	Nieprawidłowa metoda mierzenia

Na ekranie <Korek. nieprawi. położe. obrazu> wprowadź rzeczywiste wartości i <j> dla przedniej i tylnej strony

Wprowadź zmierzoną na stronie testowej długość znacznika .

<j>

Wprowadź zmierzoną na stronie testowej długość znacznika <j>.

Jak pokazano na przykładzie, ustawienie długości 21,0 mm dla i 20,5 mm dla <j> powoduje automatyczną korekcję różnicy w ukosie wynoszącej 0,5 mm.

Wydrukuj stronę testową ponownie i sprawdź położenie obrazu

naciśnij przycisk <OK>.

Jeżeli wprowadzane są wartości dla wyprowadzonego papieru zmierzone ręcznie

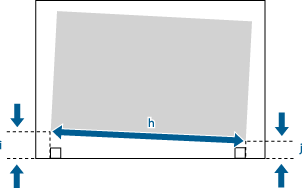

1	Sprawdzić lokalizację papieru na wyprowadzanym papierze. W tym przykładzie długość <h> wynosi 360,0 mm, <i> wynosi 21,0 mm, a <j> wynosi 20,5 mm.
2	Zmierz i wprowadź wartości poniższych elementów naciśnij przycisk <OK>. Wykorzystując trzy poniższe wartości numeryczne, urządzenie dostosuje się automatycznie w taki sposób, aby obszar drukowania i papier były równoległe. <h> Wprowadzić zmierzoną długość strony lewej obszaru drukowania. <i> Wprowadzić zmierzoną długość od strony lewej krawędzi głównej zadrukowanego obszaru do lewej krawędzi papieru. <j> Wprowadzić zmierzoną długość od strony lewej końca zadrukowanego obszaru do lewej krawędzi papieru. Jak pokazano na przykładzie, ustawienie długości 360,0 mm dla <h>, 21,0 mm dla <i> i 20,5 mm dla <j> powoduje automatyczną korekcję różnicy w wyrównaniu wynoszącej 0,5 mm.
3	Ponownie wykonaj wydruk i sprawdź położenie obrazu naciśnij przycisk <OK>. Jeśli jest to konieczne, korekcję należy wykonać ponownie.

Naciśnij <OK>

<OK>.


Aby przywrócić obliczoną wartość, należy nacisnąć <Wznów pocz. ustawienia>. Jeżeli zarejestrowane znaczniki są drukowane, krawędzie obszaru drukowania są nimi oznaczone.

Korekcja zniekształcenia (trapez)

Ustawienie umożliwia korekcję kształtu obrazu poprzez dopasowanie długości prawej i lewej strony zadrukowanego obszaru, jeżeli obraz jest drukowany w postaci trapezu.

		Strona prawa
Kierunek podawania	Krawędź główna		Krawędź tylna
		Strona lewa


Należy określić tryb <Korek. nieprawi. położe. obrazu>, następnie tryb <Kor. zniekształc. (Trapez)>, a na koniec tryb <Kor. zniekształ. (Równoległob.)>.

Naciśnij ustawienie <Zmień> opcji <Regulacja Położenia Obrazu>.

Naciśnij <Ustaw Szczegóły>

<Kor. zniekształc. (Trapez)>.

Jeżeli wprowadzane są wartości dla strony testowej zmierzone ręcznie

1	Zmierzyć długość znaczników <b> i <h> na stronie testowej. Znacznik <b> jest drukowany po prawej stronie, natomiast znacznik <h> jest drukowany po lewej stronie, zgodnie z kierunkiem podawania. W tym przykładzie długość <b> wynosi 360,0 mm, a <h> wynosi 355,5 mm.
2	Na ekranie <Kor. zniekształc. (Trapez)> wprowadź „250,0” dla <c> zarówno w przypadku przedniej, jak i tylnej strony.
3	Wprowadź wartości <b> i <h> dla przedniej i tylnej strony. <b> Wprowadź zmierzoną na stronie testowej długość znacznika <b>. <h> Wprowadź zmierzoną na stronie testowej długość znacznika <h>. Jak pokazano na przykładzie, ustawienie długości 360,0 mm dla <b> i 355,5 mm dla <h> powoduje automatyczną korekcję różnicy w zniekształceniu wynoszącej 0,5 mm.
4	Wydrukuj stronę testową ponownie i sprawdź położenie obrazu naciśnij przycisk <OK>. Jeśli jest to konieczne, korekcję należy wykonać ponownie.

Jeżeli wprowadzane są wartości dla wyprowadzonego papieru zmierzone ręcznie

1	Sprawdzić lokalizację papieru na wyprowadzanym papierze. W tym przykładzie długość <c> wynosi 250,0 mm, <b> wynosi 360,0 mm, a <h> wynosi 355,5 mm.
2	Zmierz i wprowadź wartości poniższych elementów naciśnij przycisk <OK>. Korzystając z poniższych trzech wartości, urządzenie przeprowadzi automatyczną regulację tak, aby obszar zniekształcony został skorygowany. <c> Wprowadź zmierzoną długość krawędzi głównej obszaru drukowania w stosunku do kierunku podawania. <b> Wprowadzić zmierzoną długość od strony prawej krawędzi głównej obszaru drukowania do prawej krawędzi (na końcu) obszaru drukowania. <h> Wprowadzić zmierzoną długość od strony lewej krawędzi głównej obszaru drukowania do lewej krawędzi (na końcu) obszaru drukowania. Jak pokazano na przykładzie, ustawienie długości 250,0 mm dla <c>, 360,0 mm dla <b> i 355,5 mm dla <h> powoduje automatyczną korekcję różnicy w wyrównaniu wynoszącej 0,5 mm.
3	Ponownie wykonaj wydruk i sprawdź położenie obrazu naciśnij przycisk <OK>. Jeśli jest to konieczne, korekcję należy wykonać ponownie.

Naciśnij <OK>

<OK>.


Aby przywrócić obliczoną wartość, należy nacisnąć <Wznów pocz. ustawienia>. Jeżeli zarejestrowane znaczniki są drukowane, krawędzie obszaru drukowania są nimi oznaczone.

Korekcja zniekształcenia (równoległobok)

Ustawienie umożliwia korekcję kształtu obrazu poprzez dopasowanie długości od <a> i <g> do krawędzi głównej papieru, gdy obraz jest drukowany w postaci równoległoboku.

		Strona prawa
Kierunek podawania	Krawędź główna		Krawędź tylna
		Strona lewa


Najpierw należy określić tryb <Korek. nieprawi. położe. obrazu>, a następnie tryb <Kor. zniekształ. (Równoległob.)>.

Naciśnij ustawienie <Zmień> opcji <Regulacja Położenia Obrazu>.

Naciśnij <Ustaw Szczegóły>

<Kor. zniekształ. (Równoległob.)>.

Jeżeli wprowadzane są wartości dla strony testowej zmierzone ręcznie

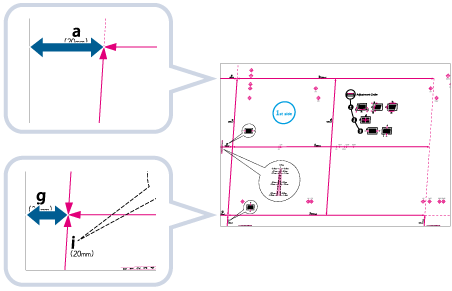

1	Zmierzyć długość znaczników <g> i <a> na stronie testowej. Znacznik <g> jest drukowany po lewej stronie krawędzi głównej, natomiast znacznik <a> jest drukowany po prawej stronie krawędzi głównej, zgodnie z kierunkiem podawania. W tym przykładzie długość <g> wynosi 20,5 mm, a <a> wynosi 21,0 mm. Należy zmierzyć długość znaczników <g> i <a> w prawidłowy sposób, jak pokazano poniżej.
2	Na ekranie <Kor. zniekształ. (Równoległob.)> wprowadź „250,0” dla <c> zarówno w przypadku przedniej, jak i tylnej strony.
3	Wprowadź wartości <g> i <a> dla przedniej i tylnej strony naciśnij przycisk <OK>. <g> Wprowadź zmierzoną na stronie testowej długość znacznika <g>. <a> Wprowadź zmierzoną na stronie testowej długość znacznika <a>. Postępując zgodnie z przykładem, wprowadzić 20,5 dla <g> oraz 21,0 dla <a>. Różnica pomiędzy wartościami <g> i <a> (0,5 mm) zostanie automatycznie poprawiona.

Jeżeli wprowadzane są wartości dla wyprowadzonego papieru zmierzone ręcznie

1	Sprawdzić lokalizację papieru na wyprowadzanym papierze. W tym przykładzie długość <c> wynosi 250,0 mm, <g> wynosi 20,5 mm, a <a> wynosi 21,0 mm.
2	Zmierz i wprowadź wartości poniższych elementów naciśnij przycisk <OK>. Wykorzystując trzy poniższe wartości numeryczne, urządzenie dostosuje się automatycznie w taki sposób, aby obszar drukowania i papier były równoległe. <c> Wprowadź zmierzoną długość krawędzi głównej obszaru drukowania w stosunku do kierunku podawania. <g> Wprowadzić zmierzoną długość od strony lewej krawędzi głównej zadrukowanego obszaru do krawędzi głównej wyprowadzanego papieru. <a> Wprowadzić zmierzoną długość od strony prawej krawędzi głównej zadrukowanego obszaru do krawędzi głównej wyprowadzanego papieru. Postępując zgodnie z przykładem, należy wprowadzić 250,0 dla <c>, 20,5 dla <g> i 21,0 dla <a>. Różnica pomiędzy wartościami <g> i <a> (0,5 mm) zostanie automatycznie poprawiona.
3	Wydrukuj stronę testową ponownie i sprawdź położenie obrazu naciśnij przycisk <OK>. Jeśli jest to konieczne, korekcję należy wykonać ponownie.

Naciśnij <OK>

<OK>.


Aby przywrócić obliczoną wartość, należy nacisnąć <Wznów pocz. ustawienia>. Jeżeli zarejestrowane znaczniki są drukowane, krawędzie obszaru drukowania są nimi oznaczone.
