Papier blokuje się w Booklet Finisher-X
|
|
Potwierdzenie przed rozpoczęciem pracyJeśli na tacy broszur znajduje się papier, należy go usunąć.
|
Wewnątrz przedniej pokrywy

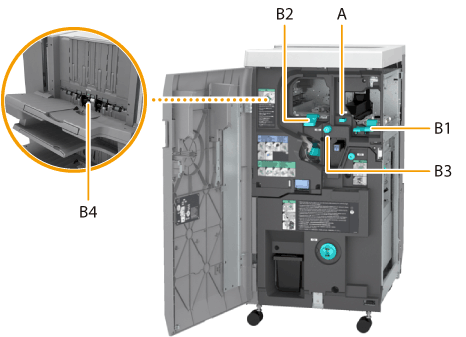

Miejsca, w których doszło do zablokowania papieru, są oznaczone symbolami, takimi jak A, ukazywanymi na ilustracjach, których przykład przedstawiono poniżej.
1
Otwórz przednią pokrywę modułu wykańczania.
2
Jeśli element wyposażenia Puncher Unit-BG lub Puncher Unit-BH został zamocowany, przesuń prowadnicę A tak, aby wyrównać ją z odpowiednim oznaczeniem.
|
* Wsuń lub wysuń prowadnicę, aby ustawić ją w jednej linii z najbliższym
 z oznaczeniem ( ). |
3
Otwórz prowadnicę (B1).
4
Sprawdź, czy papier jest zakleszczony.
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
Zamknij prowadnicę (B1).
|
5
Otwórz prowadnicę (B2).
6
Obróć pokrętło (B3) w kierunku wskazanym przez strzałkę.
7
Jeśli papier jest zakleszczony w prowadnicy (B2), delikatnie wyciągnij go w kierunku wskazanym przez strzałkę.
8
Sprawdź, czy papier zakleszczył się w prowadnicy (B4).
|
|
Otwórz prowadnicę (B4).
|
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
Zamknij prowadnicę (B4).
|
9
Zamknij prowadnicę (B2).
10
Zamknąć przednią pokrywę modułu wykańczania.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
Moduł zszywania zeszytowego Booklet Finisher-X

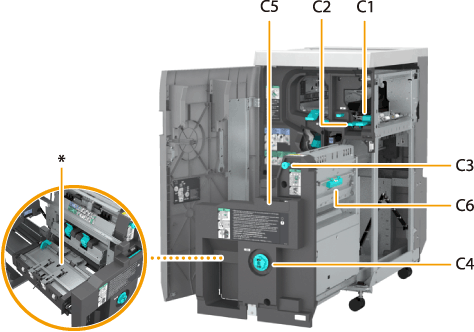

Miejsca, w których doszło do zablokowania papieru, są oznaczone symbolami, takimi jak C1, ukazywanymi na ilustracjach, których przykład przedstawiono poniżej.
* Prowadnica dostarczająca
1
Otwórz przednią pokrywę modułu wykańczania.
2
Otwórz prowadnicę (C1).
3
Otworzyć prowadnicę (C2).
4
Sprawdź, czy papier jest zakleszczony.
|
|
Obróć pokrętło (C3) w kierunku wskazanym przez strzałkę.
Jeśli papier jest zacięty, zostaje podany do prowadnicy (C2).
|
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Zamknij prowadnicę (C2).
|
5
Zamknij prowadnicę (C1).
6

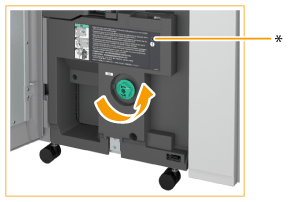

Naciskając pokrętło (C4), obróć je zgodnie z kierunkiem strzałki, aż kontrolka zgaśnie.
Procedura ta jest niezbędna jedynie wtedy, gdy kontrolka świeci się.
* Kontrolka
7
Usuń wyprowadzony papier z tacy broszur.
8
Wysuń moduł zszywania zeszytowego (C5).
9
Sprawdź, czy papier zakleszczył się w prawej pokrywie modułu zszywania zeszytowego (C6).
|
|
Otwórz prawą pokrywę (C6).
|
|
|
Jeśli papier jest zakleszczony, delikatnie pociągnij go w kierunku wskazanym przez strzałkę.
|
|
|
Zamknij prawą pokrywę (C6).
|
10
Otwórz prowadnicę dostarczającą i sprawdź, czy papier jest zakleszczony.
Procedura ta jest niezbędna jedynie wtedy, gdy Inner Booklet Trimmer-A jest podłączony.
|
|
Jeśli papier jest zakleszczony, otwórz prowadnicę dostarczającą i delikatnie wyciągnij ją w kierunku wskazanym przez strzałkę.
|
|
|
Zamknij prowadnicę podającą.
|
11
Wsuń moduł zszywania zeszytowego (C5) i zamknij przednią pokrywę modułu wykańczania.
Należy w dalszym ciągu postępować zgodnie z instrukcjami na ekranie, aby wznowić przerwaną operację lub kontynuować usuwanie zacięć papieru.
