Multi-drawer Paper Deck-C

Если подсоединена Multi-drawer Paper Deck-C, она может обеспечить три дополнительных источника бумаги. Во всех кассетах для бумаги (верхней, средней и нижней) хранится бумага в одинаковом количестве и одного формата.

Передняя крышка (буфер)

Подтолкните, если произошло замятие бумаги.

Кнопка открытия

Нажмите эту кнопку, чтобы открыть стойку для загрузки бумаги.

Стойка для бумаги

Служит для загрузки бумаги. Загрузка бумаги в устройство Multi-drawer Paper Deck-C
Если аппарат находится в спящем режиме, стойку для бумаги, возможно, не удастся открыть. В этом случае нажмите , чтобы возобновить работу аппарата, а затем нажмите кнопку открытия на стойке Multi-drawer Paper Deck-C.

Загрузка бумаги в устройство Multi-drawer Paper Deck-C
Если во время печати со сшиванием заканчивается бумага и печать останавливается, не убирайте выведенные страницы, которые еще не сшиты. (Печать и сшивание возобновляются после устранения замятия бумаги.)
Если требуется поднять подъемник (например, если внутрь стойки для бумаги упали какие-либо предметы), не поднимайте его больше чем на 50 мм или в диагональном направлении, т.к. это может привести к неисправности или повреждению аппарата.
1
Откройте стойку для бумаги.
1
Нажмите кнопку открытия.
2
Откройте стойку для бумаги.
Подъемник автоматически опускается в позицию для загрузки бумаги.
2
Подготовьте бумагу к загрузке.

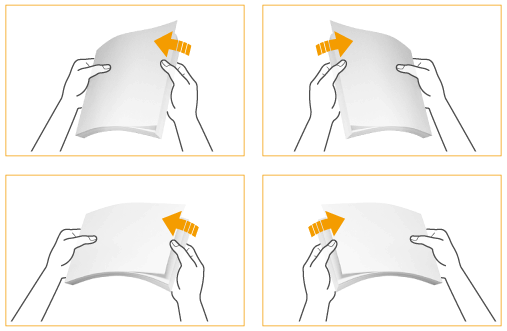

Пролистайте стопку несколько раз, затем выровняйте края для улучшения подачи.
3
Поднимите вспомогательный отделяющий ролик, а затем загрузите бумагу.
1
Поднимите отделяющий ролик.
2
Загрузите пачку бумаги напротив левой стенки стойки для бумаги.
Если сразу загрузить толстую пачку бумаги, это может привести к проблемам при печати из-за повреждения или закручивания края бумаги. Загружайте бумагу пачками не толще 20 мм за один раз.
Загружая бумагу с логотипом, обращайте внимание на ориентацию загрузки. Загрузка бумаги с предварительной печатью в Multi-drawer Paper Deck-C
Загружайте бумагу для разделителей в обычном порядке, чтобы выступы были обращены в направлении, противоположном направлению подачи.
4
Опустите вспомогательный отделяющий ролик и закройте стойку для бумаги.
1
Опустите отделяющий ролик.
2
Закройте стойку для бумаги.
Внутренний подъемник автоматически поднимается и подготавливает стойку для бумаги к печати.
При загрузке бумаги в стойку в первый раз установите пластину изменения формата в соответствии с форматом загружаемой бумаги. Изменение формата бумаги для Multi-drawer Paper Deck-C
Не подвергайте сильным ударам ограничитель заднего края во время загрузки бумаги в стойку для бумаги, поскольку это может стать причиной неполадок или повреждения аппарата.
Не загружайте несовместимую бумагу в Multi-drawer Paper Deck-C. Это может стать причиной замятия бумаги. Допустимая бумага
Свернутую или скрученную бумагу перед загрузкой в стойку для бумаги необходимо расправить.
Запрещается помещать бумагу или другие предметы в открытую часть стойки для бумаги рядом со стопкой бумаги, поскольку это может стать причиной неполадок или повреждения аппарата.
Внутри стойки для бумаги Multi-drawer Paper Deck-C имеется вентилятор для бумаги. Следите за тем, чтобы в отверстие вентилятора не попадали скрепки или иные посторонние предметы.

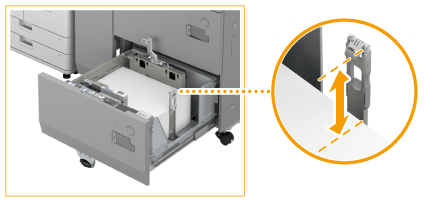

Если бумага загружена выше ограничительной отметки () или кассета для бумаги не полностью вставлена в стойку для бумаги, копирование и печать не выполняются.
Убедитесь, что высота стопки не превышает ограничительной отметки ().
Обязательно убедитесь в том, что стойка для бумаги установлена на место.
При загрузке бумаги в стойку убедитесь, что настройка формата бумаги соответствует формату загруженной бумаги.
При загрузке бумаги шириной не более 457,2 мм загружайте бумагу ниже ограничительной отметки ограничителя заднего края.
При загрузке бумаги в стойку для бумаги печать выполняется на стороне, обращенной вверх.
Если при печати возникают проблемы, попытайтесь перевернуть пачку бумаги и снова ее загрузить. Однако текстурную бумагу, бумагу с односторонним покрытием и бумагу с разной печатью на лицевой и оборотной сторонах переворачивать нельзя. Замените такую бумагу новой.
Необходим Paper Deck Double Feeding Detection Kit-A, чтобы обнаруживать подачу сразу нескольких листов при помощи Multi-drawer Paper Deck-C.

Изменение формата бумаги для Multi-drawer Paper Deck-C

1
Откройте стойку для бумаги.
1
Нажмите кнопку открытия.
2
Откройте стойку для бумаги.
Подъемник автоматически опускается в позицию для загрузки бумаги.
На открытие стойки для бумаги может потребоваться некоторое время, даже если нажать кнопку открытия.
2
Сдвиньте ограничитель заднего края таким образом, чтобы он не касался устанавливаемой бумаги.
Чтобы сдвинуть ограничитель заднего края, возьмитесь за него.
3
Поднимите вспомогательный отделяющий ролик, а затем выньте всю бумагу.
1
Поднимите отделяющий ролик.
2
Уберите всю загруженную бумагу.
4
Сожмите рычаг. Не отпуская рычаг, сдвигайте наружную пластинку изменения формата и внутреннюю пластинку изменения формата до тех пор, пока они не перестанут захватывать бумагу, которую требуется задать.
5
Загрузите требуемую бумагу на высоту приблизительно 10 мм.
При загрузке длина бумаги, края которой параллельны направлению подачи бумаги, составляет не менее 457,2 мм.

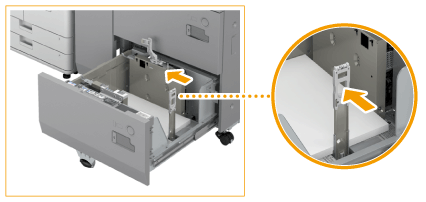

Нажмите кнопку на ограничителе заднего края и толкните вниз ограничитель заднего края.
Загружая бумагу с логотипом, обращайте внимание на ориентацию загрузки. Загрузка бумаги с предварительной печатью в Multi-drawer Paper Deck-C
Загружайте бумагу для разделителей в обычном порядке, чтобы выступы были обращены в направлении, противоположном направлению подачи.
6
Плавно перемещайте внешнюю и внутреннюю пластины изменения формата, чтобы выровнять их в соответствии с форматом бумаги.
7
Сдвиньте ограничитель заднего края до его совмещения с требуемым форматом бумаги, как показано ниже.
Сожмите рычаг, чтобы сдвинуть ограничитель заднего края.
Нет необходимости перемещать ограничитель заднего края при загрузке бумаги, край которой параллелен направлению подачи бумаги шириной 457,2 мм и более. При выполнении последующих шагов также нет необходимости поднимать и опускать отделяющий ролик.
8
Поднимите вспомогательный отделяющий ролик, а затем загрузите всю бумагу.
1
Поднимите отделяющий ролик.
2
Загрузите пачку бумаги напротив левой стенки стойки для бумаги.
При загрузке бумаги убедитесь, что высота стопки бумаги не превышает ограничительной отметки 20 мм. Если высота стопки бумаги превышает 20 мм, ее края могут скрутиться или помяться, что может привести к снижению качества печати.
9
Опустите вспомогательный отделяющий ролик и закройте стойку для бумаги.
1
Опустите отделяющий ролик.
2
Закройте стойку для бумаги.
Внутренний подъемник автоматически поднимается и подготавливает стойку для бумаги к печати.
10
Смените формат бумаги на листе материалов для печати и установите его в пластину материалов для печати.
1
Извлеките лист материалов для печати из пластины материалов для печати.
2
Прикрепите к листу материалов для печати наклейку формата бумаги, соответствующую новому формату бумаги.
3
Установите лист материалов для печати в пластину материалов для печати.
Не подвергайте сильным ударам ограничитель заднего края во время загрузки бумаги в стойку для бумаги, поскольку это может стать причиной неполадок или повреждения аппарата.
Правильно настройте наружную пластину смены формата, внутреннюю пластину смены формата и ограничитель заднего края во избежание замятия бумаги и загрязнения распечаток или внутренней части аппарата.
Не загружайте несовместимую бумагу в Multi-drawer Paper Deck-C. Это может стать причиной замятия бумаги. Допустимая бумага
Свернутую или скрученную бумагу перед загрузкой в стойку для бумаги необходимо расправить.
Запрещается помещать бумагу или другие предметы в открытую часть стойки для бумаги рядом со стопкой бумаги, поскольку это может стать причиной неполадок или повреждения аппарата.
Внутри стойки для бумаги Multi-drawer Paper Deck-C имеется вентилятор для бумаги. Следите за тем, чтобы в отверстие вентилятора не попадали скрепки или иные посторонние предметы.
Если бумага загружена выше ограничительной отметки () или кассета для бумаги не полностью вставлена в стойку для бумаги, копирование и печать не выполняются.
Убедитесь, что высота стопки не превышает ограничительной отметки ().
Обязательно убедитесь в том, что стойка для бумаги установлена на место.
При загрузке бумаги шириной не более 457,2 мм загружайте бумагу ниже ограничительной отметки ограничителя заднего края.
При загрузке бумаги в стойку для бумаги печать выполняется на стороне, обращенной вверх.
Если при печати возникают проблемы, попытайтесь перевернуть пачку бумаги и снова ее загрузить. Однако текстурную бумагу, бумагу с односторонним покрытием и бумагу с разной печатью на лицевой и оборотной сторонах переворачивать нельзя. Замените такую бумагу новой.

Загрузка бумаги с предварительной печатью в Multi-drawer Paper Deck-C

При использовании бумаги с предварительно напечатанным логотипом обратите внимание на ориентацию листа при загрузке. Загружайте бумагу правильно, чтобы печать выполнялась на той же стороне листа, на которой напечатан логотип.
При выполнении операции копирования обратите внимание на ориентацию размещаемого оригинала. Ориентация оригинала при копировании
Заранее задайте для параметров <Приоритет ориентации изображений> и <Приоритет скорости для копир. из устр-ва подачи> значение <Выкл.>.
<Приоритет ориентации изображений>
<Приоритет скорости для копир. из устр-ва подачи>
Загрузка бумаги с логотипом в книжной ориентации
Загружайте бумагу стороной с логотипом вверх, как показано на следующем рисунке, в соответствии с форматом бумаги.
A4
A3
Загрузка бумаги с логотипом в альбомной ориентации
Загружайте бумагу стороной с логотипом вверх, как показано на следующем рисунке, в соответствии с форматом бумаги.
A4
A3
6RAR-0Y0
