Замятие бумаги в Booklet Finisher-X
|
|
Подтверждение подключенияЕсли в брошюрном лотке имеется бумага, удалите ее.
|
Внутри передней крышки

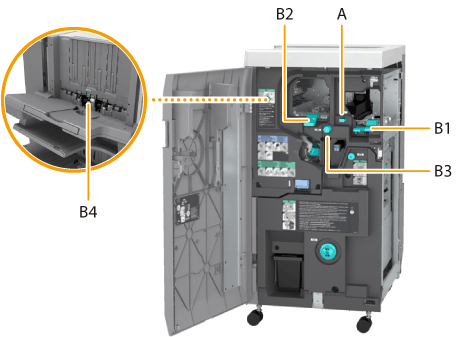

Места замятия бумаги обозначены на рисунке ниже номерами, например A.
1
Откройте переднюю крышку финишера.
2

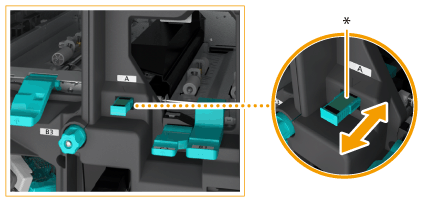

Если присоединен Puncher Unit-BG или Puncher Unit-BH, сдвиньте направляющую A так, чтобы выровнять ее с меткой.
|
* Перемещайте направляющую в разные стороны, чтобы выровнять ближайшую
 с отметкой ( ). |
3
Откройте направляющую (B1).
4
Проверьте наличие замятой бумаги.
|
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
|
|
Закройте направляющую (B1).
|
5
Откройте направляющую (B2).
6
Поверните диск (B3) в направлении стрелки.
7
Если бумага замята в направляющей (B2), осторожно вытягивайте ее по направлению стрелки.
8
Проверьте наличие замятой бумаги в направляющей (B4).
|
|
Откройте направляющую (B4).
|
|
|
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
|
|
Закройте направляющую (B4).
|
9
Закройте направляющую (B2).
10
Закройте переднюю крышку финишера.
Следуя инструкциям на экране, возобновите прерванную операцию или продолжите устранение замятия бумаги.
Блок центральной прошивки Booklet Finisher-X

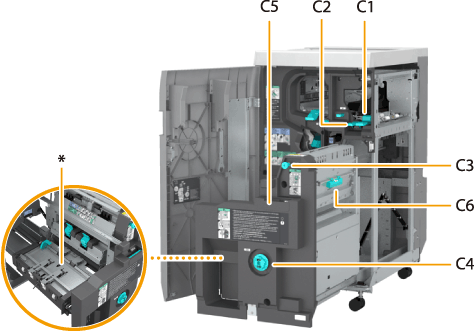

Места замятия бумаги обозначены на рисунке ниже номерами, например C1.
* Направляющая вывода
1
Откройте переднюю крышку финишера.
2
Откройте направляющую (C1).
3
Откройте направляющую (C2).
4
Проверьте наличие замятой бумаги.
|
|
Поверните ручку (C3) в направлении стрелки.
Если бумага замята, она подается к направляющей (C2).
|
|
|
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
|
|
|
Закройте направляющую (C2).
|
5
Закройте направляющую (C1).
6
Нажав на диск (C4), поверните его в направлении стрелки до выключения лампы.
Эта процедура необходима только в том случае, если лампа включена.

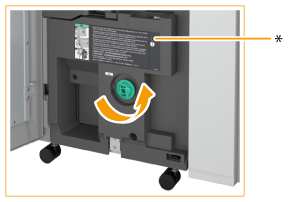

* Лампа
7

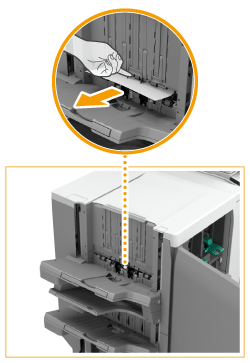

Уберите выведенную бумагу из лотка для буклетов.
8
Выдвиньте блок центральной прошивки (C5).
9
Проверьте наличие замятой бумаги в правой крышке блока центральной прошивки (C6).
|
|
Откройте правую крышку (C6).
|
|
|
Если имеется замятие бумаги, осторожно вытяните ее по направлению стрелки.
|
|
|
Закройте правую крышку (C6).
|
10
Откройте направляющую вывода и проверьте наличие замятия бумаги.
Эта процедура необходима только в том случае, если присоединено устройство Inner Booklet Trimmer-A.
|
|
Если бумага замята, откройте направляющую вывода и осторожно вытягивайте ее по направлению стрелки.
|
|
|
Закройте направляющую вывода.
|
11
Вдвиньте блок центральной прошивки (C5) и закройте переднюю крышку финишера.
Следуя инструкциям на экране, возобновите прерванную операцию или продолжите устранение замятия бумаги.
