Caricamento della carta nel cassetto della carta
1660-02Y
Caricare la carta utilizzata normalmente nel cassetto della carta. Se si desidera stampare su carta non caricata nel cassetto, caricare la carta nel vassoio multiuso. Caricamento della carta nel vassoio multiuso
|
|
||||
|
Quando si usano fogli in formato A5, consultare Caricamento di un formato carta personalizzato e caricarli con orientamento orizzontale. Se la carta viene caricata con orientamento verticale, seguire i passi mostrati in Caricamento di un formato carta normale.
|
/b_T119.gif)
/b_T118.gif)
 |
|
Seguire la procedura descritta di seguito per caricare la carta nel cassette feeding module opzionale.
|
Caricamento di un formato carta normale
Per caricare della carta il cui formato sia riconosciuto dai marcatori del formato nel cassetto della carta, procedere come indicato di seguito. Per la carta il cui formato non è riconosciuto dai marcatori, vedere Caricamento di un formato carta personalizzato.
1
Estrarre il cassetto della carta.
|
|
LBP654Cx / LBP653Cdw
|
|
LBP613Cdw / LBP611Cn
|
/b_T023.gif) |
/b_T109.gif) |
Accertarsi di tenere il cassetto della carta con entrambe le mani ed estrarlo delicatamente. In caso contrario, si potrebbe danneggiare il cassetto facendolo cadere, se viene estratto troppo facilmente.
2

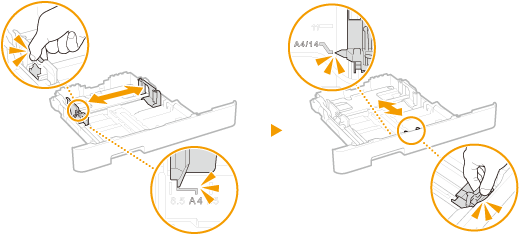

Regolare la posizione delle guide della carta in base al formato della carta che si desidera utilizzare.
LBP654Cx / LBP653Cdw
Mentre si preme la leva di sblocco, spostare la guida per allineare la sporgenza al contrassegno del formato carta corretto.
/b_T024.gif)
LBP613Cdw / LBP611Cn
|
1
|
Far scorrere la guida della carta situata sul lato e allineare la sporgenza al contrassegno del formato carta corretto.
/b_T026.gif) |
|
2
|
Mentre si preme la leva di sblocco, spostare la guida anteriore per allineare la sporgenza al contrassegno del formato carta corretto.
/b_T025.gif) |
Quando si carica carta nel formato Legal
Premere la leva di sblocco, quindi estendere il cassetto della carta.
/b_T027.gif)
3
Caricare la carta in modo che il bordo della risma sia allineato alla guida della carta sul lato anteriore del cassetto della carta.
Caricare la carta con il lato stampa rivolto verso l’alto.
Smazzare la risma con cura e batterla su una superficie piana per allinearne i bordi.
/b_T028.gif)
Non superare la linea di limite carta quando si caricano i fogli
Accertarsi che la risma di carta non superi l'indicazione di carico limite (
). Se si carica una quantità eccessiva di carta si potrebbero provocare inceppamenti.
). Se si carica una quantità eccessiva di carta si potrebbero provocare inceppamenti./b_T029.gif)
Quando si caricano fogli con logo, vedere Caricamento di carta prestampata.
4
Inserire il cassetto della carta nella macchina.
Quando si inserisce il cassetto della carta con <Notifica per verifica impostazioni carta> impostato su <On>, appare una schermata di conferma. <Notifica per verifica impostazioni carta>
Quando si carica carta in formato Legal
Quando si inserisce il cassetto della carta esteso, la parte anteriore del cassetto non è allineata con la macchina.
»
Quando si cambia formato o tipo di carta
Le impostazioni predefinite per formato e tipo di carta sono <A4> e <Comune 1>, rispettivamente. Se si carica un formato o tipo di carta diverso nella macchina, verificare di modificare le impostazioni. Se non si modificano le impostazioni, la macchina non è in grado di stampare correttamente.
|
Stampa sul lato posteriore di un foglio stampato (Stampa fronte-retro manuale)
|
|
È possibile stampare sul lato posteriore dei fogli già stampati. Appiattire eventuali ondulazioni del foglio stampato e inserirlo nel cassetto della carta o nel vassoio multiuso (Caricamento della carta nel vassoio multiuso), con il lato da stampare rivolto verso l'alto (lato già stampato rivolto verso il basso).
Se si utilizza il vassoio multiuso, caricare un foglio di carta per ogni stampa.
È possibile utilizzare solo i fogli stampati con questa macchina.
Non è possibile stampare sul lato su cui si è già stampato.
Se le stampe sono sbiadite, impostare l'alimentazione carta di interesse su <On> in <Stp. lato post. man. (solo fr.-r.)>. <Stp. lato post. man. (solo fr.-r.)>
Se si utilizza carta in formato A5, la stampa sul lato opposto potrebbe non essere corretta.
|
Caricamento di un formato carta personalizzato
Per caricare un formato carta personalizzato o altra carta il cui formato non sia riconosciuto dai marcatori nel cassetto, procedere come indicato di seguito.
1
Estrarre il cassetto della carta.
|
|
LBP654Cx / LBP653Cdw
|
|
LBP613Cdw / LBP611Cn
|
|
|
|
Accertarsi di tenere il cassetto della carta con entrambe le mani ed estrarlo delicatamente. In caso contrario, si potrebbe danneggiare il cassetto facendolo cadere, se viene estratto troppo facilmente.
2

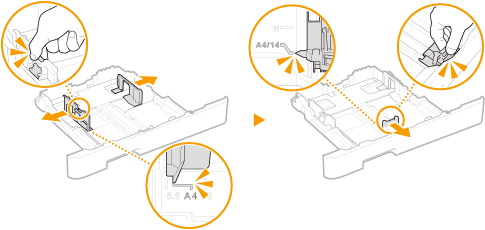

Distanziare le guide della carta.
Premere la leva di sblocco per far scorrere le guide della carta verso l'esterno. Sul LBP613Cdw / LBP611Cn, non è presente alcuna leva per le guide della carta laterali.
/b_T030.gif)
Quando si caricano fogli più lunghi del formato A4
Premere la leva di sblocco, quindi estendere il cassetto della carta.
3
Caricare la carta in modo che il bordo della risma sia allineato al lato posteriore del cassetto della carta.
Caricare la carta con il lato stampa rivolto verso l’alto.
Smazzare la risma con cura e batterla su una superficie piana per allinearne i bordi.
/b_T031.gif)
Non superare la linea di limite carta quando si caricano i fogli
Accertarsi che la risma di carta non superi l'indicazione di carico limite (). Se si carica una quantità eccessiva di carta si potrebbero provocare inceppamenti.
). Se si carica una quantità eccessiva di carta si potrebbero provocare inceppamenti.Quando si caricano buste o fogli con logo, vedere Caricamento di carta prestampata.
4

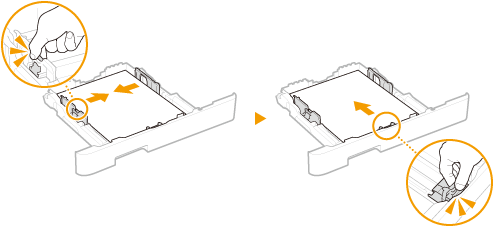

Allineare le guide della carta ai bordi del foglio.
Premere la leva di sblocco e spostare le guide della carta all'interno fino ad allinearle perfettamente ai bordi della carta.
/b_T032.gif)
Allineare le guide della carta appoggiandole bene ai bordi del foglio
Guide della carta non perfettamente allineate o troppo strette possono provocare inceppamenti o errata alimentazione dei fogli.
5
Inserire il cassetto della carta nella macchina.
Quando si inserisce il cassetto della carta con <Notifica per verifica impostazioni carta> impostato su <On>, appare una schermata di conferma. <Notifica per verifica impostazioni carta>
Quando si caricano fogli più lunghi del formato A4
Quando si inserisce il cassetto della carta esteso, la parte anteriore del cassetto non è allineata con la macchina.
»
Quando si cambia formato o tipo di carta
Le impostazioni predefinite per formato e tipo di carta sono <A4> e <Comune 1>, rispettivamente. Se si carica un formato o tipo di carta diverso nella macchina, verificare di modificare le impostazioni. Se non si modificano le impostazioni, la macchina non è in grado di stampare correttamente.
|
Stampa sul lato posteriore di un foglio stampato (Stampa fronte-retro manuale)
|
|
È possibile stampare sul lato posteriore dei fogli già stampati. Appiattire eventuali ondulazioni del foglio stampato e inserirlo nel cassetto della carta o nel vassoio multiuso (Caricamento della carta nel vassoio multiuso), con il lato da stampare rivolto verso l'alto (lato già stampato rivolto verso il basso).
Se si utilizza il vassoio multiuso, caricare un foglio di carta per ogni stampa.
È possibile utilizzare solo i fogli stampati con questa macchina.
Non è possibile stampare sul lato su cui si è già stampato.
Se le stampe sono sbiadite, impostare l'alimentazione carta di interesse su <On> in <Stp. lato post. man. (solo fr.-r.)>. <Stp. lato post. man. (solo fr.-r.)>
Se si utilizza carta in formato A5, la stampa sul lato opposto potrebbe non essere corretta.
|
