Sostituzione della cartuccia di toner

Quando la quantità di toner in una cartuccia è scarsa, la macchina visualizza un messaggio. Tenere presente che la qualità di stampa diminuisce se si continua a stampare senza prendere provvedimenti. È possibile controllare sul display il livello di toner residuo nelle cartucce (Controllo della quantità rimanente dei materiali di consumo).

Quando viene visualizzato un messaggio

Il messaggio visualizzato varia in base alla quantità di toner rimanente nelle cartucce. In base al messaggio visualizzato, preparare una nuova cartuccia di toner (Materiali di consumo) o sostituire la cartuccia in uso con una nuova (Procedura per la sostituzione della cartuccia di toner).


La dicitura "XXXX" nelle descrizioni seguenti corrisponde, nei messaggi sulla macchina, alle cartucce di toner nero, giallo, magenta o ciano.

<Preparare la cartuccia.>/<Preparare la cartuccia XXXX.>

Questo messaggio notifica che sarà ben presto necessario sostituire una cartuccia di toner. Accertarsi che sia disponibile una cartuccia per la sostituzione. Sostituire la cartuccia di toner se il messaggio viene visualizzato prima di avviare un lavoro di stampa di grandi dimensioni.

Quando viene visualizzato questo messaggio

Quando si stampa, è possibile continuare a stampare l'originale.

Se viene visualizzato questo messaggio relativo alla cartuccia del toner nero mentre si riceve un I-Fax, la macchina non stampa in modo da non avere stampe poco chiare. Per continuare a stampare anche se la quantità di toner nelle cartucce si sta esaurendo, impostare <Cont. stp. se liv. cart. bas.> su <On>. <Cont. stp. se liv. cart. bas.>

Specificare quando deve essere visualizzato questo messaggio

È possibile impostare un valore qualsiasi come percentuale della quantità di toner rimanente nella cartuccia per l'invio del messaggio. <Int. visual. per prep. cart.>/<Interv. visualizz. avviso prep. cart.>

<Fine durata cartuccia>

Questo messaggio, visualizzato con il colore della cartuccia di toner, informa che una cartuccia di toner ha raggiunto la sua durata massima. Si consiglia di sostituire la cartuccia con una nuova. È possibile continuare a stampare ma non si garantisce la qualità di stampa.

<Visualizza fasi per sostituzione cartuccia>/<Visualizza fasi ripristino>
Visualizza la procedura per sostituire una cartuccia di toner.

<Continua stampa (Qualità non garantita)>/<Continua stampa (Qualità non garantita)>
È possibile continuare a stampare, ma il funzionamento della macchina potrebbe non essere regolare.

Quando la qualità delle stampe è scarsa

Se le stampe iniziano a mostrare uno dei sintomi seguenti, una delle cartucce del toner è esaurita. Sostituire la cartuccia quasi vuota anche se non viene visualizzato alcun messaggio. Procedura per la sostituzione della cartuccia di toner

Comparsa di striature/Stampa non uniforme		Parzialmente sbiadito		Densità non omogenea		Comparsa di punti bianchi

Appaiono sbavature e macchie di toner		Lo spazio bianco sugli originali appare grigiastro sulle stampe

Procedura per la sostituzione della cartuccia di toner

Quando si sostituisce la cartuccia di toner, vengono visualizzate sullo schermo delle semplici istruzioni su come procedere. Seguire le istruzioni a video e la procedura descritta di seguito.

Aprire il coperchio anteriore.

LBP654Cx / LBP653Cdw

LBP613Cdw / LBP611Cn

Estrarre il vassoio delle cartucce.

Sollevare ed estrarre la cartuccia di toner dalla macchina tenendola dritta.

Rimuovere la cartuccia di toner di ricambio dal suo imballaggio.

1	Tirare la linguetta dell'imballaggio su una superficie piana.
2	Estrarre la cartuccia di toner.

Scuotere la cartuccia di toner 5 o 6 volte come mostrato di seguito per distribuire in modo uniforme il toner all'interno della cartuccia.

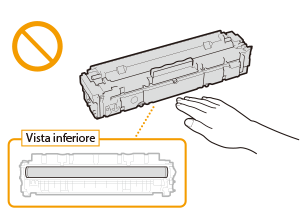

Non toccare la superficie del tamburo sul fondo della cartuccia di toner.

Installare la cartuccia di toner.

Ciascuna cartuccia di toner a colori dispone del proprio alloggiamento nel vassoio cartucce, indicato da un'etichetta del colore corrispondente (

). Inserire la cartuccia di toner nell'alloggiamento corrispondente al relativo colore.

La superficie inferiore della cartuccia di toner è esposta; quindi, prestare attenzione a non colpire la zona circostante la sede della cartuccia in fase di posizionamento della cartuccia stessa.

Reinserire il vassoio delle cartucce di toner e chiudere il pannello anteriore.

Subito dopo aver chiuso il pannello anteriore, si avvia la regolazione rapida (Regolazione veloce).
