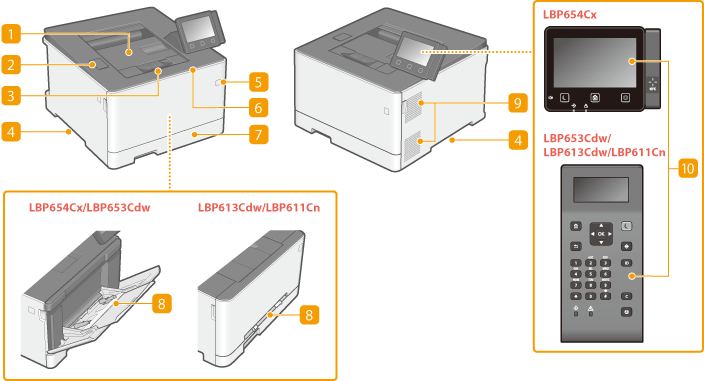

Strona przednia

Taca wyprowadzania papieru

Zadrukowane arkusze są umieszczane na tacy wyprowadzającej.

Port USB (do podłączenia urządzenia USB)

Ten port służy do podłączenia nośnika pamięci USB lub klawiatury USB innej firmy. Podłączenie urządzenia pamięci USB pozwala drukować dane z urządzenia pamięci.
Podłączanie nośnika pamięci USB
Wydruk z urządzenia pamięci USB (Drukowanie z nośnika pamięci)

Ogranicznik papieru

Należy otworzyć ogranicznik papieru, aby zapobiec wypadnięciu papieru z tacy wyprowadzania.

Uchwyty do podnoszenia

Urządzenie należy przenosić, trzymając je za uchwyty do podnoszenia. Przenoszenie urządzenia

Przycisk zasilania

Służy do włączania i wyłączania urządzenia. Aby zrestartować urządzenie, wyłącz je, odczekaj co najmniej 10 sekund, a następnie włącz je ponownie.

Przednia pokrywa

Otwierana przy wymianie zasobników z tonerem.
Procedura wymiany zasobnika z tonerem

Szuflada na papier

Można w niej umieścić często używany rodzaj papieru. Umieszczanie papieru w szufladzie na papier

Taca wielofunkcyjna/Otwór podawania ręcznego

Papier ładuje się do tacy wielofunkcyjnej, gdy tymczasowo używany będzie format papieru inny niż znajdujący się w szufladzie na papier. Ładowanie papieru do tacy wielofunkcyjnej

W Podręcznik użytkownika „Otwór podawania ręcznego”, jeśli nie musi zostać odróżniony od „tacy wielofunkcyjnej”, jest wspólnie nazywany „tacą wielofunkcyjną”.

Otwory wentylacyjne

Przez otwory wentylacyjne wydostaje się powietrze z wnętrza urządzenia w celu jego ochłodzenia. Przedmioty umieszczone przed tymi otworami mogą uniemożliwić wentylację.

Panel sterowania

Panel sterowania składa się z przycisków, takich jak przycisk Strona główna, przycisk Stop, wyświetlacza oraz wskaźników stanu. Za jego pomocą można wykonywać wszystkie operacje i konfigurować ustawienia.
Panel sterowania
Podstawowe ekrany
