Zachycení papíru v podavači
Na obrazovce zkontrolujte místo zachycení papíru a odstraňte originál podle uvedeného postupu.
Když je ke stroji připojena jednotka Single Pass DADF-A
1
Odeberte originály z přihrádky podávání originálů.
2
Zkontrolujte, zda se originál nezachytil uvnitř krytu podavače.
|
|

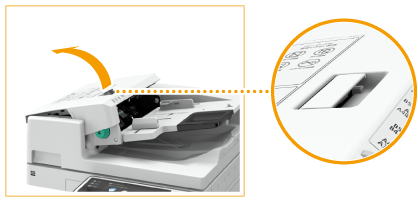

Zatáhněte za úchyt a otevřete kryt.
|
|
Pokud se originál zachytil, opatrně jej vytáhněte ve směru šipky.
Pokud se nedaří zachycený originál vyjmout, nevytahujte jej silou, ale pokračujte dalším krokem.
|
3
Zkontrolujte, zda se originál nezachytil ve výstupní přihrádce na originály.
|
|
Otočte zelené kolečko proti směru hodinových ručiček.
|
|
|
Pokud se originál zachytil, opatrně jej vytáhněte ve směru šipky.
|
4
Po odstranění všech zachycených originálů zavřete kryt podavače.
5
Zvedněte podavač a zkontrolujte, zda se originál nezachytil.
|
|
Zvedněte podavač a zkontrolujte polohu, kterou udává
 .
|
|
|
Pokud se originál zachytil, opatrně jej vytáhněte ve směru šipky.
|
6
Vraťte podavač do původní polohy.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
|
|
Při uzavírání podavače se nedívejte do světla vyzařovaného ze skleněné desky.
|
Když je ke stroji připojena jednotka DADF-AV
1
Odeberte všechny originály z přihrádky podávání originálů.
2
Zkontrolujte, zda se originál nezachytil uvnitř krytu podavače.
|
|

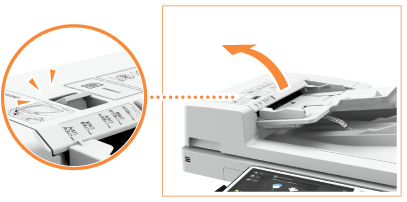

Zatáhněte za páčku a otevřete kryt podavače.
|
|
|
Pokud se originál zachytil, opatrně jej vytáhněte ve směru šipky.
|
3
Zkontrolujte, zda se originál nezachytil ve výstupní přihrádce na originály.
|
|
Otočte zelené kolečko proti směru hodinových ručiček.
|
|
|
Pokud se originál zachytil, opatrně jej vytáhněte ve směru šipky.
|
4
Zkontrolujte, zda se originál nezachytil uvnitř vnitřního krytu podavače.
|
|

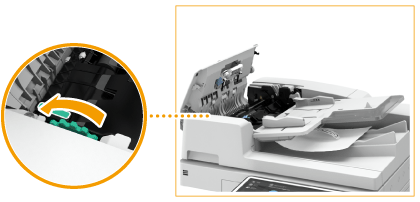

Otevřete vnitřní kryt podavače.
|
|
|
Pokud se originál zachytil, opatrně jej vytáhněte ve směru šipky.
|
|
Zavřete vnitřní kryt podavače.
|
5
Po odstranění všech zachycených originálů zavřete kryt podavače.
6
Zvedněte podavač a zkontrolujte, zda se originál nezachytil.
|
|
Zvedněte podavač a zkontrolujte polohu, kterou udává
.
|
|
|
Pokud se originál zachytil, opatrně jej vytáhněte ve směru šipky.
|
7
Vraťte podavač do původní polohy.
Podle pokynů na obrazovce pokračujte v přerušené operaci nebo v odstraňování zachyceného papíru.
|
|
|
Při uzavírání podavače se nedívejte do světla vyzařovaného ze skleněné desky.
|
