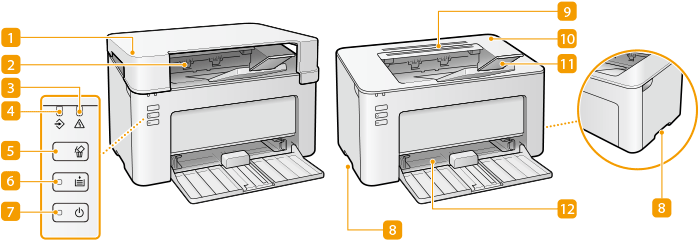

Strona przednia

Pokrywa w miejscu wyprowadzania papieru

Tę pokrywę należy instalować przy każdym użyciu urządzenia.

Nie należy na niej umieszczać ani na nią upuszczać ciężkich przedmiotów.

Taca wyprowadzania papieru

Zadrukowane arkusze są umieszczane na tacy wyprowadzającej.

Wskaźnik alarmu

Zaświeca się albo miga w przypadku wystąpienia zacięcia papieru lub innego błędu. Aby rozwiązać problem, należy postępować zgodnie ze wskazówkami wyświetlanymi w oknie informacji o stanie drukarki. Środki zaradcze w przypadku każdego komunikatu

Wskaźnik zadania

Zaświeca się, gdy trwa drukowanie albo gdy do urządzenia przesłano dane oczekujące na wydrukowanie. Miga, gdy zadanie drukowania zostanie anulowane.

Klawisz anulowania zadania

Służy do anulowania aktualnie drukowanego zadania drukowania. Anulowanie drukowania

Wskaźnik/klawisz papieru

Miga, gdy w urządzeniu skończy się papier, gdy papier ma niewłaściwy rozmiar i po wystąpieniu innych błędów, które wymagają sprawdzenia papieru. Aby wznowić drukowanie, należy zresetować papier i nacisnąć omawiany tu klawisz.

Za pomocą klawisza papieru można również wydrukować listę ustawień urządzenia (gdy urządzenie jest gotowe do drukowania, naciśnij i przytrzymaj klawisz przez 3 sekundy). Drukowanie list ustawień

Wskaźnik/przełącznik zasilania

Przełącznik zasilania służy do włączania i wyłączania urządzenia. Wskaźnik zaświeca się po włączeniu zasilania.

Uchwyty do podnoszenia

Urządzenie należy przenosić, trzymając je za uchwyty do podnoszenia. Przenoszenie urządzenia

Otwory wentylacyjne

Przez otwory wentylacyjne wydostaje się powietrze z wnętrza urządzenia w celu jego ochłodzenia. Przedmioty zasłaniające te otwory mogą uniemożliwić wentylację.

Pokrywa toneru

Otwierana przy wymianie zasobników z tonerem albo zespołu bębna.
Procedura wymiany zasobnika z tonerem
Procedura wymiany zespołu bębna

Ogranicznik papieru

Należy otworzyć ogranicznik papieru, aby zapobiec wypadnięciu papieru z tacy wyprowadzania.

Szuflada

Do niej należy ładować papier, który będzie używany do drukowania. Ładowanie papieru do szuflady na papier
