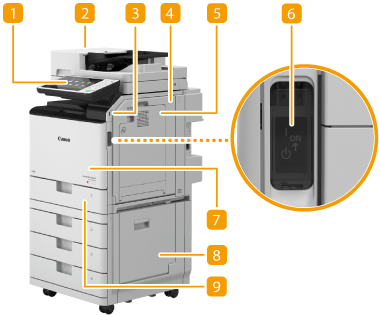

Fronte
Pannello comandi
Il pannello comandi è composto da tasti numerici,
, indicatori, pannello digitale, ecc. È possibile eseguire tutte le operazioni e specificare le impostazioni dal pannello comandi. Pannello comandi
, indicatori, pannello digitale, ecc. È possibile eseguire tutte le operazioni e specificare le impostazioni dal pannello comandi. Pannello comandi
Alimentatore
Consente di alimentare automaticamente gli originali nella macchina per la scansione. Quando si caricano due o più fogli nell'alimentatore, è possibile sottoporre a scansione gli originali senza interruzione. Alimentatore
Porta USB (lato anteriore destro della macchina)
È possibile collegare alla macchina dispositivi come ad esempio periferiche di memoria USB. Collegamento di un dispositivo di memoria USB
Alcuni tipi di supporti di memoria potrebbero non essere in grado di salvare i dati correttamente.
La porta USB (lato anteriore destro della macchina) supporta USB 2.0.
Pannello destro dell'unità principale
Aprire questo pannello per rimuovere la carta inceppata all'interno della macchina. Carta inceppata nell'alimentazione carta
Vassoio multiuso
Caricare la carta nel vassoio multiuso quando si desidera utilizzare un tipo di carta diverso da quello caricato nel cassetto.
Interruttore di alimentazione
Premere l'interruttore di alimentazione per accendere o spegnere la macchina.
Pannello anteriore dell'unità principale
Aprire questo pannello per sostituire la cartuccia del toner, il serbatoio del toner di scarto, l'unità tamburo o quando si pulisce il vetro anti-polvere.
Sostituzione della cartuccia del toner
Sostituzione della cartuccia del toner
Pannello destro del cassetto
Aprire questo pannello per rimuovere la carta inceppata all'interno della macchina. Carta inceppata nell'alimentazione carta
Cassetto 1
Caricare il tipo di carta che si utilizza più di frequente. Cassetto

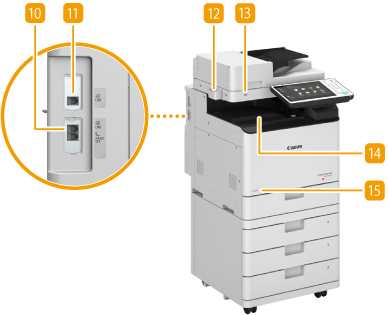

Presa per linea telefonica (LINEA 1)
Collegare un cavo telefonico quando si collega la macchina a una linea telefonica.
Presa per linea telefonica supplementare (LINEA 2)
Utilizzare questa porta per collegare il Super G3 2nd Line Fax Board alla macchina. Opzioni di sistema
Custodia dei panni per la pulizia del vetro di lettura
Usare questa scatola per conservare i panni per la pulizia del vetro di lettura.
Sensore di movimento
Quando il sensore di movimento rileva la presenza di una persona in prossimità della macchina, la macchina esce automaticamente dalla modalità di riposo. Attivazione della modalità di riposo
Vassoio di consegna
Una volta conclusa la stampa, la carta viene posizionata qui.
Codice del toner
Questo codice indica il tipo di toner originale che può essere utilizzato con la macchina.Utilizzare un toner il cui codice includa le stesse lettere di quello riportato sul pannello anteriore della macchina.
|
Per maggiori informazioni sulla configurazione dell'apparecchiatura opzionale installata sulla macchina, vedere Opzioni. |
Collegamento di un dispositivo di memoria USB
È possibile collegare un dispositivo di memoria USB alle porte USB situate sul lato destro della macchina e stampare direttamente i dati dal dispositivo stesso. Gli originali scannerizzati con la macchina possono anche essere salvati direttamente nel dispositivo di memoria USB. Lavoro con i dati nel supporto di memoria
 |
Verificare che il dispositivo di memoria USB sia orientato correttamente quando lo si collega alla macchina. Se non viene collegato correttamente, il dispositivo di memoria USB o la macchina potrebbe funzionare non correttamente. Seguire la corretta procedura di rimozione del dispositivo di memoria USB. Rimozione del dispositivo di memoria La mancata osservanza di queste istruzioni può causare il malfunzionamento del dispositivo di memoria USB o della macchina. La macchina supporta dispositivi di memoria USB in formato FAT32/exFAT. |
|
Dispositivi e tipi di impiego non supportatiSupporti di memoria con funzioni di protezione Supporti di memoria che non soddisfano le specifiche USB Lettori di schede di memoria collegati tramite USB Collegamento dei supporti di memoria tramite cavo di prolunga Collegamento dei supporti di memoria tramite un hub USB |
