Insertar polígonos
Con Desktop Editor, puede insertar un polígono en un documento a modo de anotación.
1.

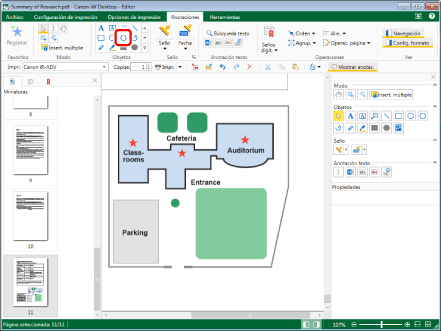

Haga clic en
(Polígono), en la cinta.
(Polígono), en la cinta.O haga clic en
(Polígono) en la Ventana Detalles.
(Polígono) en la Ventana Detalles.
Las propiedades del polígono se muestran en la Ventana Detalles.
|
NOTA
|
|
Si no aparece la Ventana Detalles, consulte:
Esta operación también se puede realizar con los botones de herramienta. Si estos botones no aparecen en la barra de herramientas de Desktop Editor, siga estas indicaciones para visualizarlos.
También puede insertar polígonos varias veces. Para obtener más información, consulte:
|
2.
Configure las propiedades del polígono.
|
[Estilo de línea]
|
Seleccione el estilo de línea que desee utilizar en la lista que aparece al hacer clic en ▼.
|
|
[Grosor de línea]
|
Establezca el grosor de la línea. Puede especificar un grosor de línea de 0,25 a 12,00 puntos. También puede utilizar
 para establecer el grosor. En caso de introducción directa, podrá introducir hasta dos decimales. |
|
[Color de línea]
|
Seleccione el color de línea que desea utilizar de la lista que se muestra al hacer clic en
 . Si quiere utilizar un color que no esté disponible en la lista, seleccione [Más colores]. |
|
[Relleno de forma]
|
Seleccione el color que desea utilizar para rellenar de la lista que se muestra al hacer clic en
 . Si quiere utilizar un color que no esté disponible en la lista, seleccione [Más colores]. |
|
[Transparencia]
|
La posición del control deslizante y el valor numérico indican el grado de transparencia del polígono. Para cambiar el grado de transparencia, mueva el control deslizante a la izquierda o a la derecha, o bien escriba un valor numérico. También puede utilizar
para cambiar el grado de transparencia. |
|
NOTA
|
|
Si se ha seleccionado [Sin línea] en [Estilo de línea], las líneas dibujadas aparecen como una línea sólida en azul claro.
Si se ha seleccionado [Nube (pequeña)] o [Nube (grande)] en [Estilo de línea], las líneas sólidas aparecen para el marco de la anotación al mover un vértice.
Si selecciona [Más colores] en [Color de línea] o en [Relleno de forma], se mostrará [Color] y podrá establecer un color que no aparezca en [Color de línea] ni en [Relleno de forma].
Las propiedades también se pueden establecer con los comandos de cinta o con los botones de herramienta. A continuación encontrará más información sobre los comandos y botones de herramienta que pueden establecer propiedades.
|
3.
Arrastre el puntero del ratón hasta la Ventana de trabajo.
La forma del puntero del ratón cambia a
.
.|
NOTA
|
|
Para cancelar el proceso de inserción, realice una de las siguientes acciones.
Haga clic en
 (Seleccionar objeto) en la cinta.Haga clic en
 (Seleccionar texto) en la cinta.Haga clic en
 (Modo de arrastre) en la cinta.Haga clic de nuevo en el comando seleccionado en la cinta
Haga clic en
 (Seleccionar objeto) en la Ventana DetallesHaga clic en
 (Seleccionar texto) en la Ventana DetallesHaga clic en
 (Modo de arrastre) en la Ventana DetallesHaga clic de nuevo en el botón seleccionado en la Ventana Detalles.
Pulse la tecla [Esc] del teclado
|
4.
Haga clic en la Ventana de trabajo.
La posición en la que ha hecho clic se convierte en el primer vértice.
5.

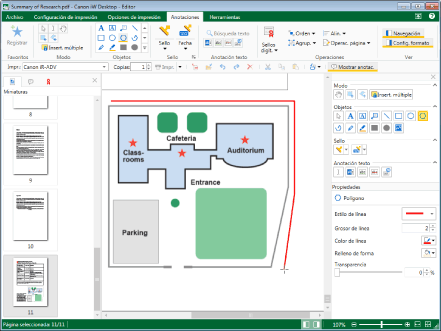

Haga clic en la posición donde desee crear un vértice.
Cada vez que hace clic con el ratón los vértices se unen con líneas rectas.
|
NOTA
|
|
Para cancelar el vértice que acaba de crear, pulse la tecla [RETROCESO].
Puede crear líneas horizontales, vértices verticales y vértices en ángulos de 45 grados arrastrando el puntero del ratón mientras mantiene pulsada la tecla [Mayús] en el teclado.
Para borrar todos los vértices especificados, pulse la tecla [Esc] del teclado.
|
6.

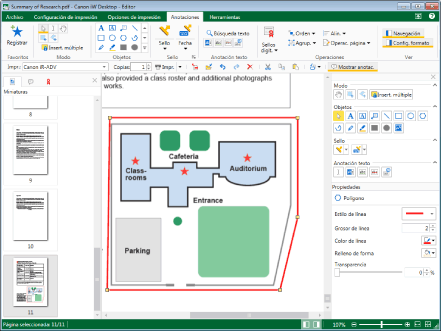

Cree tres o más vértices y haga clic cerca del primer vértice creado.
O siga uno de los pasos que se describen a continuación.
Cree tres o más vértices y pulse la tecla [Entrar] del teclado
Cree dos o más vértices y haga doble clic con el ratón al crear el último vértice.
Se crea el polígono.
|
NOTA
|
|
Lo siguiente ocurre cuando se lleva a cabo una operación que impide especificar vértices adicionales, como hacer clic en algún lugar que no sea la Ventana de trabajo al dibujar.
Si ha especificado tres o más vértices, se fija el polígono.
Si ha especificado dos o menos vértices, se borran los vértices especificados.
|
7.
Haga clic en la Ventana de trabajo fuera del polígono que ha insertado para anular la selección del polígono.
