Označení oblasti

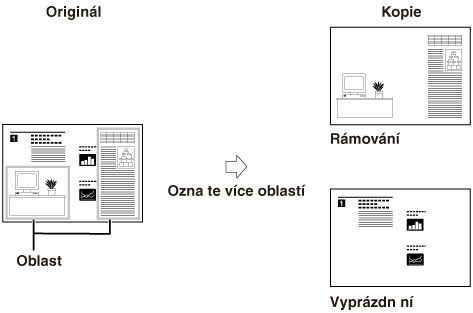

Tento režim umožňuje určit oblasti, které mají být naskenovány/okopírovány, nebo oblasti, které mají být na skenovaném obrazu vyprázdněny. Lze označit až čtyři oblasti, a to pomocí editovacího pera na obrazovce náhledu nebo pomocí číselných tlačítek na ovládacím panelu. Lze označit až čtyři různé oblasti.
Označení pomocí editovacího pera
Označení pomocí číselných tlačítek
DŮLEŽITÉ
Chcete-li použít Označení oblasti (Rámování) současně s režimem Opakování obrazu, nastavte nejprve režim Opakování obrazu a pak označte požadovanou oblast. Označit lze pouze jednu oblast.
Je-li označená oblast příliš malá, může se stát, že se barevný originál naskenuje v režimu Černá a bílá, přestože je režim barvy nastaven na [Auto (Barvy/ČB)].
POZNÁMKA
Oblasti označené editovacím perem lze upravit pomocí číselných tlačítek.
Označujete-li oblast pomocí editovacího pera, může se stát, že obraz na výstupu nebude přesně odpovídat označené oblasti. Chcete-li označit oblast přesně, zadejte hodnoty pomocí číselných tlačítek.

Označení pomocí editovacího pera

Pomocí editovacího pera můžete označit dva různé typy oblastí: pravoúhlá oblast (dva body) a mnohoúhelníková oblast (čtyři body nebo více).

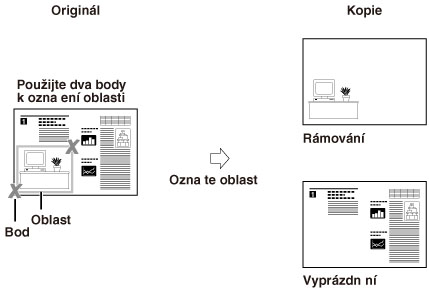

Oblast označte pomocí dvou bodů

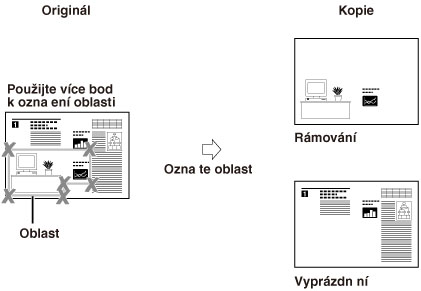

Oblast označte pomocí více bodů
DŮLEŽITÉ
Polygonální oblasti lze označovat pouze po jedné.
Pravoúhlou a polygonální oblast nelze označit současně.
Uložíte-li originály do podavače, nelze je kopírovat ani skenovat v režimu Označení oblasti.
1.
Stiskněte → [Kopie].
2.

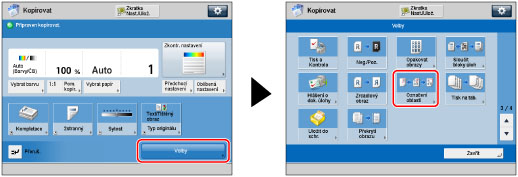

Stiskněte [Volby] → [Označení oblasti].
3.
Stiskněte [Zadání perem].
4.
Stiskněte [Spustit skenování].
DŮLEŽITÉ
Ověřte, zda je originál uložen na kopírovací desce.
5.
Označte oblast pomocí editovacího pera.
DŮLEŽITÉ
Pravoúhlou a polygonální oblast nelze označit současně.
POZNÁMKA
Poslední zadaný bod vymažete stisknutím [Smazat bod]. (Po označení oblasti se [Smazat bod] změní na [Smazat oblast].)
Označení oblasti vymažete stisknutím [Smazat oblast].
Chcete-li zvětšit libovolnou oblast originálu, stiskněte rozevírací seznam poměrů zvětšení → vyberte poměr zvětšení → stisknutím [], [], [] nebo [] zadejte požadovanou oblast.
Označení pravoúhlé oblasti dvěma body:
Označení oblasti více body:
Označení pravoúhlé oblasti dvěma body:
Označte editovacím perem dva protilehlé body.
Lze označit až čtyři různé oblasti.
Označení oblasti více body:
Stiskněte [Zadat více bodů] → zadejte oblast editovacím perem.
Po označení posledního bodu stiskněte [Nast. více bodů].
Lze označit až 10 bodů.
DŮLEŽITÉ
Vyberete-li [Zadat více bodů], oblasti lze označovat pouze po jedné.
Oblast označenou pomocí volby [Zadat více bodů] nelze upravit pomocí - (číselných tlačítek).
6.
Vyberte [Rámování] nebo [Vyprázdnění].
Podrobnosti k jednotlivým položkám jsou uvedeny níže.
[Rámování]:
Kopíruje pouze obsah označené oblasti, zbytek originálu neokopíruje.
[Vyprázdnění]:
Kopíruje originál tak, že vyprázdní obsah označené oblasti.
Chcete-li použít různá nastavení pro různé oblasti, vyberte oblast stisknutím příslušného tlačítka oblasti → vyberte [Rámování] nebo [Vyprázdnění].
7.
Stiskněte [Náhled] → zkontrolujte označenou oblast → stiskněte [OK].
POZNÁMKA
Je-li označená oblast pravoúhlá a chcete-li pokračovat označením dalších oblastí, zopakujte kroky 3 až 5. Oblasti, které jste již označili, se zobrazí v nové oblasti.
Chcete-li upravit označenou oblast, která byla vymezena pomocí editovacího pera, tiskněte [Jemné nast.] → [Vybrat bod], dokud se na obrazovce nezobrazí požadovaný bod, který chcete upravit → stisknutím [], [], [] nebo [] bod posuňte → stiskněte [OK] → [Náhled] a upravenou oblast zkontrolujte.
8.
Stiskněte [Další] → vyberte [Středový posun] nebo [Bez střed. posunu].
Vyberete-li pouze [Vyprázdnění], není tento krok nutný. Přejděte ke kroku 8.
POZNÁMKA
Je-li režim Středový posun již zadán předem, obrazovka nastavení středového posunu se nezobrazí.
Nastavení středového posunu zadaná v režimu Označení oblasti se při zrušení nastavení oblasti smažou.
9.
Stiskněte [OK] → [Zavřít].
Potřebujete-li označit stejnou oblast pro více originálů, odeberte originál z kopírovací desky → uložte všechny originály do podavače → stiskněte .

Označení pomocí číselných tlačítek

POZNÁMKA
Instrukce k zadávání hodnot v palcích viz v „Základní operace.“
1.
Stiskněte → [Kopie].
2.
Stiskněte [Volby] → [Označení oblasti].
3.
Stiskněte [Zadání čísel. tlač.].
DŮLEŽITÉ
Před provedením dalšího kroku je třeba ručně změřit velikost a polohu oblasti, kterou chcete na originálu označit.
Při měření hodnot X a Y vždy začněte měřit od obrazu směrem k pravému a k hornímu okraji originálu. Tyto míry sdělí stroji požadovanou velikost a polohu zarámované oblasti.
4.

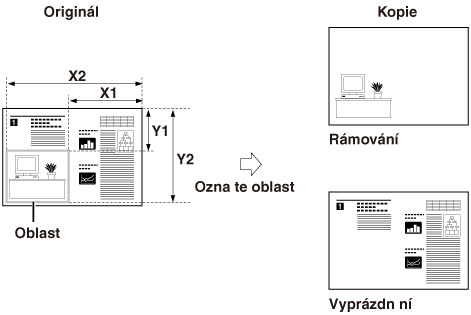

Stiskněte [X1], [X2], [Y1] a [Y2] → použijte - (číselná tlačítka).
[X1]:
Vzdálenost od pravého okraje oblasti k pravému okraji originálu.
[X2]:
Vzdálenost od levého okraje oblasti k pravému okraji originálu.
[Y1]:
Vzdálenost od horního okraje oblasti k hornímu okraji originálu.
[Y2]:
Vzdálenost od dolního okraje oblasti k hornímu okraji originálu.
Lze označit až čtyři oblasti.
POZNÁMKA
Chcete-li změnit zadanou hodnotu, stiskněte [X1], [X2], [Y1] nebo [Y2] → zadejte správnou hodnotu pomocí - (číselných tlačítek).
Označení oblasti můžete ověřit po stisknutí [Zkontrolovat oblast].
5.
Vyberte [Rámování] nebo [Vyprázdnění].
Podrobnosti k jednotlivým položkám jsou uvedeny níže.
[Rámování]:
Kopíruje pouze obsah označené oblasti, zbytek originálu neokopíruje.
[Vyprázdnění]:
Kopíruje originál tak, že vyprázdní obsah označené oblasti.
POZNÁMKA
Chcete-li označit další oblasti, stiskněte tlačítko oblasti → opakujte krok 3.
Chcete-li oblast znovu označit, vyberte oblast stisknutím příslušného tlačítka oblasti.
Chcete-li označenou oblast vymazat, vyberte oblast stisknutím příslušného tlačítka oblasti → stiskněte [Smazat oblast].
Chcete-li použít různá nastavení pro různé oblasti, vyberte oblast stisknutím příslušného tlačítka oblasti → vyberte [Rámování] nebo [Vyprázdnění].
6.
Stiskněte [Další] → vyberte [Středový posun] nebo [Bez střed. posunu].
Vyberete-li pouze [Vyprázdnění], není tento krok nutný. Přejděte ke kroku 7.
POZNÁMKA
Je-li režim Středový posun již zadán předem, obrazovka nastavení středového posunu se nezobrazí.
Nastavení středového posunu zadaná v režimu Označení oblasti se při zrušení nastavení oblasti smažou.
7.
Stiskněte [OK] → [Zavřít].
