Liimasidonta

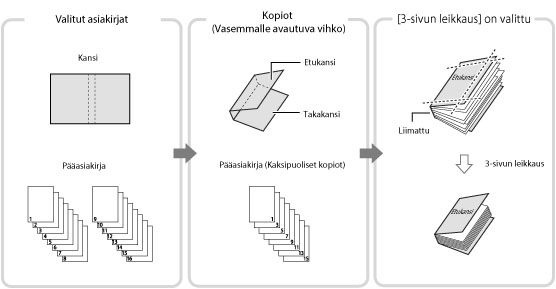

Tällä toiminnolla voit kopioida yksipuolisia tai kaksipuolisia alkuperäisiä siten, että kopiot liimataan yhteen vihkoksi.
Tietoja tämän toiminnon yhteydessä tarvittavista lisävarusteista, katso "Kussakin toiminnossa tarvittavat lisävarusteet."
Seuraavia paperikokoja suositellaan kansisivuun ja pääasiakirjaan kun suoritetaan Liimasidonta.
Viimeistelykoko
Pääasiakirjan koko
Kansisivun koko
COM
(178 mm x 229 mm)
LTR
(216 mm x 279 mm)
11" x 17"
(279 mm x 432 mm)
B5
(182 mm x 257 mm)
A4
(210 mm x 297 mm)
A3
(297 mm x 420 mm)
A4
(210 mm x 297 mm)
226 mm x 310 mm
SRA3
(320 mm x 450 mm)
LTR
(216 mm x 279 mm)
9" x 12"
(229 mm x 305 mm)
13" x 19"
(330 mm x 482 mm)
Allaoleva taulukko esittää käytettävissä olevan viimeistelykoon leikkausasetuksen mukaan.
Leikkausasetus
X (Vaaka)
Y (Pysty)
Älä leikkaa
182,0 mm - 216,0 mm
257,0 mm - 297,0 mm
Määritä viimeistelykoon mukaan
Pysty
leikkaus
138,0 mm - 216,0 mm
257,0 mm - 297,0 mm
3-sivun leikkaus
138,0 mm - 216,0 mm
203,0 mm - 297,0 mm
Määritä leikkausleveys
Pysty
leikkaus
6,5 mm - 49,5 mm
-
3-sivun leikkaus
6,5 mm - 49,5 mm
6,5 mm - 39,5 mm
Sidottavien arkkien määrä vaihtelee riippuen paperityypistä, jota käytetään pääasiakirjassa. Työ peruutetaan jos valitset muun kuin allaolevan arkkimäärän. Määrät saattavat vaihdella riippuen käytettävästä paperista.
Paperi
Arkkien enimmäis
määrä
Arkkien vähimmäis
määrä
60 g/m2 - 63 g/m2
200
30
64 g/m2 - 79 g/m2
200
10
80 g/m2 - 105 g/m2
150
10
106 g/m2 - 163 g/m2
10 (välilehtinä)
Mahdollinen kansisivun paperin paksuus vaihtelee riippuen paperilähteestä. Käytä allaolevassa taulukossa mainittuja papereita.
Paperilähde
Paperin paksuus
Pääyksikkö
90 g/m2 - 300 g/m2
Asiakirjan lisäysyksikkö N1
90 g/m2 - 300 g/m2
Allaoleva taulukko esittää muokatut paperikoot, joita voit määrittää sisäsivuihin ja kansisivuun. Jos syötät asetusalueen ulkopuolisen arvon, näyttöön tulee viesti joka kehottaa syöttämään sopivan arvon.
Pääasiakirja
Leikkausasetus
X (Vaaka)
Y (Pysty)
Älä leikkaa
Viimeistelykoon leveys
(182,0 mm - 216,0 mm)
Viimeistelykoon leveys
(257,0 mm - 297,0 mm)
Määritä viimeistelykoon mukaan
Pysty
leikkaus
Viimeistelykoon leveys
+ 6,5 mm -
49,5 mm
(182,0 mm - 228,6 mm)
Viimeistelykoon leveys
(257,0 mm - 297,0 mm)
Määritä leikkausleveys
Määritä viimeistelykoon mukaan
3 sivun
leikkaus
Viimeistelykoon
leveys
+ 6,5 mm - 49,5 mm
(182,0 mm - 228,6 mm)
Viimeistelykoon leveys
+ 13,0 mm -
79,0 mm
(257,0 mm - 320,0 mm)
Määritä leikkausleveys
Kansisivu
Leikkausasetus
X (Vaaka)
Y (Pysty)
Älä leikkaa
364,0 mm - kaksi kertaa
pääasiakirjan koko +
30,5 mm
(364,0 mm - 462,5 mm)
Viimeistelykoon leveys
(257,0 mm - 297,0 mm)
Määritä viimeistelykoon
mukaan
Pysty
leikkaus
364,0 mm - kaksi kertaa
pääasiakirjan koko +
30,5 mm
(364,0 mm - 487,7 mm)
Viimeistelykoon leveys
(257,0 mm - 297,0 mm)
Määritä leikkausleveys
Määritä viimeistelykoon
mukaan
3 sivun
leikkaus
364,0 mm - kaksi kertaa
pääasiakirjan koko +
30,5 mm
(364,0 mm - 487,7 mm)
Viimeistelykoon leveys
+ 13,0 mm - 79,0 mm
(257,0 mm - 330,2 mm)
Määritä leikkausleveys
TÄRKEÄÄ
Liimasidonta voidaan asettaa vain jos Liimasidontayksikkö E1 on asennettu.
Jos Liimasidonnalla tehdyn vihkon paksuus ylittää 25 mm, seurauksena voi olla paperitukos.
Varmista että asetat paperityypin oikein. Kun kopioit erikoispapereille, kuten paksulle paperille, varmista että asetat paperin tyypin oikein, etenkin paksulle paperille kopioidessasi. Jos paperityyppiä ei ole oikein asetettu, kuvan laatu saattaa kärsiä. Tämän lisäksi kiinnitysyksikkö saattaa likaantua ja vaatia huoltokäynnin, tai paperi saattaa juuttua.
Ennen kuin suoritat liimasidonnan on suositeltavaa, että tarkistat käytettävän paperityypin käpristymisen. Sinun on tulostettava pääasiakirja ja kansi viimeistelijään tai keräilijään, ja tarkistettava että käpristymä on määritetyn arvon sisällä.
*1 Käpristymän korkeus: Alle +10 mm
*2 Käpristymän korkeus: Alle -10 mm
*3 Käpristymän pituus: Yli 50 mm
Jos käytät paperityyppiä, joka käpristyy helposti liimasidontaan määritettyä enimmäisarvoa enemmän, saattaa ilmetä seuraavia ongelmia:
Tulosteen viimeistelykoko poikkeaa määritetystä koosta.
Tapahtuu paperitukoksia.
Tapahtuu häiriöitä.
Sidonnan laatu heikkenee. (Esimerkiksi liima ei kiinnity oikein ja arkkeja irtoilee.)
HUOMAUTUS
Pinoamisraja kun käytössä on lisävarusteena saatava Liimasidontayksikkö E1 on 1000 arkkia, tai 127 mm korkuinen paperipino. Jos paperipino ylittää rajan, kopiointi pysähtyy väliaikaisesti. Kopiointi jatkuu kun tulosteet poistetaan keräilijästä.
Liimaus on mahdollista noin 440 sekuntia sen jälkeen kun lisävarusteena saatavan Liimasidontayksikkö E1 :n sisäinen lämmitin on käynnistetty.
1.
Paina → [Kopio].
2.

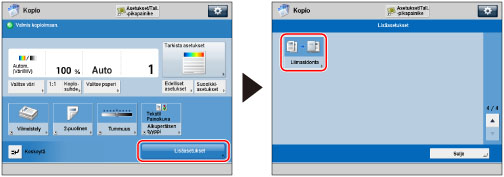

Paina [Lisäasetukset] → [Liima- sidonta].
3.
Valitse kansisivun ja pääasiakirjan paperi.
Paina [Muuta] kohtaan <Valitse paperi> → valitse käytettävä paperi → paina [OK].
TÄRKEÄÄ
Jos käytät 80 g/m2 - 105 g/m2 paperia pääasiakirjaan ja tulosteessa on yli 150 arkkia, vihkoa ei ehkä tehdä johtuen sen paksuudesta. Jos näin käy, saattaa tapahtua paperitukos. Vähennä pääasiakirjan sivumäärää.
Varmista että asetat paperityypin oikein. Jos paperityyppi ei ole asetettu oikein, työ saatetaan peruuttaa.
Muista asettaa viimeistelykoko oikein. Jos kannen koko on seuraavanlainen, voi tapahtua paperitukos.
Leikattu: Kannen etureunan leikkausleveys on yli 50 mm.
Ei leikattu: Viimeistelykoon pituus ylittää keräilijän leveyden (noin 297 mm), tai viimeistelykoon syvyys ylittää keräilijän korkeuden (noin 221 mm).
4.
Aseta viimeistelykoko.
Jos et halua leikata vihkon reunaa, valitse [Älä leikkaa].
Leikataksesi vihkon reunat määrittämällä viimeistelykoon, paina [Määritä viim. koon mukaan] → valitse [Pystyleikkaus] tai [3-tie leikkaus] ja syötä viimeistelykoko → paina [OK].
Leikataksesi vihkon reunan määrittämällä leikkausleveyden, paina [Määritä leik- kauslev. muk.] → valitse [Pystyleikkaus] tai [3-tie leikkaus] ja syötä leikkausleveys → paina [OK].
HUOMAUTUS
Jos haluat tallentaa ja muokata määritettyä viimeistelykokoa, paina [Tall.].
5.
Määritä liimasidonnan kopioasetukset.
Esilehtien lisääminen:
Arkkien lisääminen:
Viimeistelymuodon valinta:
Esilehtien lisääminen:
Paina [Lisää esilehti].
Valitse kopioasetukset kohdassa [Esilehti] ja [Takalehti] → paina [OK].
Paina [Jätä tyhjäksi] jos et halua kopioida esilehteen.
Jos syötät paperin esilehteen kun käytössä on Asiakirjan lisäysyksikkö N1, valitse [Jätä tyhjäksi].
Aseta esilehden paperi painamalla [Muuta] kohtaanr <Valitse paperi> → valitse paperilähde → paina [OK].
TÄRKEÄÄ
Esilehden paperikoko täytyy olla sama kuin pääasiakirjan paperikoko.
Jos asetat asiakirjan lisäysyksikköön esipainettua paperia käytettäväksi esilehtenä, aseta paperi tekstipuoli ylöspäin.
Kun käytössä on Vihkoviimeistelijä AN2, käytä allakuvattua paperia.
Pääasiakirja: 60 – 300 g/m2
Esilehti: Enemmän kuin pääasiakirjan paperin paksuus, ja 64 - 300 g/m2
Arkkien lisääminen:
Paina [Syötä arkit].
Valitse välilehden tyyppi → paina [Lisää].
Määritä lisättävien arkkien asetukset → paina [OK].
Valitse lisättävien arkkien paperi, paina [Muuta] kohtaan <Valitse paperi> → valitse paperilähde → paina [OK].
TÄRKEÄÄ
Jos asetat eri paperikoon etupuolen esilehteen, takaosan esilehteen tai välilehtiin, muut paperikoot vaihtuvat automaattisesti uudeksi kooksi. Toiminnon paperilähteen vaihtaminen ei kuitenkaan muuta muiden toimintojen paperikokoja jos uudessa paperilähteessä on samankokoista paperia.
Ennen kuin syötät paperia Asiakirjan lisäysyksikkö N1:stä, aseta paperia Asiakirjan lisäysyksikkö N1:een ja määritä paperikoko.
Syöttääksesi paperia Asiakirjan lisäysyksikkö N1:stä, valitse [Välilehtien lisäysyks. 1] tai [Välilehtien lisäysyks. 2]. Jos paperia syötetään Asiakirjan lisäysyksikkö N1:stä nykyiseen työhön, paina [Muuta Syötä1 Pap.] tai [Muuta Syötä2 Pap.] valitaksesi välilehtien paperin.
HUOMAUTUS
Voit lisätä enintään 100 arkkia välilehtinä.
Paina [OK].
Viimeistelymuodon valinta:
Paina [Avautumis- tapa] → valitse viimeistelymuoto → paina [OK].
[Vasemmalle avautuva]:
Luodaan vasemmalle avautuva vihko.
[Oikealle avautuva]:
Luodaan oikealle avautuva vihko.
TÄRKEÄÄ
Kun asetat kansisivun paperin lisävarusteena saatavaan Asiakirjan lisäysyksikkö N1:een, aseta paperi kuten allaolevassa kuvassa:
Vasemmalle avautuvat vihkot
Oikealle avautuvat vihkot
* Arkkisyöttölaitteen syöttösuunta
Ohjeet paperin asettamisesta Asiakirjan lisäysyksikkö N1:een, katso "Paperin lisääminen Asiakirjan lisäysyksikkö N1 (Lisävaruste)."
6.
Paina [Säädä] → valitse säädettävä nimike.
Jos et halua määrittää muita asetuksia, jatka vaiheeseen 7.
Pääasiakirjan kuvan sijainnin säätö:
Leikkauskulman säätö:
Kansisivun kuvan sijainnin säätö:
Leikkauksen sijainnin säätö:
Viimeistelykoon hienosäätö:
Pääasiakirjan kuvan sijainnin säätö:
Paina [Sisällön kuvan paikka].
Paina [-] tai [+] siirtääksesi pääasiakirjan kuvaa pystysuunnassa → [OK].
HUOMAUTUS
Jos syötät arvon, joka on muu kuin 0, voit vaihtaa posiitivisen ja negatiivisen säädön määrää painamalla [±].
Esimerkki:
(+)1.0 → [±] → -1.0
-5.0 → [±] → (+)5.0
Paina [Sulje].
Leikkauskulman säätö:
Paina [Leikkaus- kulma].
Paina [-] tai [+] säätääksesi leikkauskulmaa → [OK].
HUOMAUTUS
Jos syötät arvon, joka on muu kuin 0, voit vaihtaa posiitivisen ja negatiivisen säädön määrää painamalla [±].
Esimerkki:
(+)1.0 → [±] → -1.0
-5.0 → [±] → (+)5.0
Paina [Sulje].
Kansisivun kuvan sijainnin säätö:
Paina [Kansikuvan paikka].
Paina [-] tai [+] siirtääksesi kansisivun kuvaa → [OK].
HUOMAUTUS
Jos syötät arvon, joka on muu kuin 0, voit vaihtaa posiitivisen ja negatiivisen säädön määrää painamalla [±].
Esimerkki:
(+)1.0 → [±] → -1.0
-5.0 → [±] → (+)5.0
Paina [Sulje].
Leikkauksen sijainnin säätö:
Paina [Leikkaus- paikka].
Säädä leikkauskohtaa painamalla [-] tai [+] → [OK].
HUOMAUTUS
Jos syötät arvon, joka on muu kuin 0, voit vaihtaa posiitivisen ja negatiivisen säädön määrää painamalla [±].
Esimerkki:
(+)1.0 → [±] → -1.0
-5.0 → [±] → (+)5.0
Jos leikkauksen määrä on välillä 6.0 mm - 50.0 mm, kaikki asetukset ovat mahdolliset.
Paina [Sulje].
Viimeistelykoon hienosäätö:
Paina [Hienosäätö Viimeistelykoko].
Paina [-] tai [+] pienentääksesi viimeistelykoon ja leikkauskohdan eroa jonka laite tuottaa → [OK].
HUOMAUTUS
Jos syötät arvon, joka on muu kuin 0, voit vaihtaa posiitivisen ja negatiivisen säädön määrää painamalla [±].
Esimerkki:
(+)0.1 → [±] → -0.1
-0.5 → [±] → (+)0.5
Paina [Sulje].
7.
Paina [Seuraava].
8.
Määritä kansisivun ja pääasiakirjan skannausasetukset → paina [Seuraava].
Paina [Skannauskoko].
Jos alkuperäisen leveys on 457,3 mm - 487,7 mm, paina [Pitkä alku- peräinen].
Jos alkuperäinen on kaksipuolinen, paina [2-puol. alkuperäinen] → valitse kaksipuolisen alkuperäisen tyyppi → paina [OK].
Kunkin nimikkeen tiedot ovat alla.
[Kirjatyyppi]:
Alkuperäisen etu- ja taustapuolilla on sama ylä-ala -suunta.
[Kalenteri- tyyppi]:
Alkuperäisen etu- ja taustapuolilla on vastakkaiset ylä-ala -suunnat.
HUOMAUTUS
Jos kannen paperi syötetään Asiakirjan lisäysyksikkö N1:stä, et voi määrittää kansisivun skannausasetuksia.
9.
Valitse asiakirjan tulostettavat puolet → paina [OK].
Valitse etukanteen [Tulostus] tai [Jätä tyhjäksi].
Valitse protokollaksi [Tulostettu etupuoli] tai [Tul. molem- mille puolille].
HUOMAUTUS
Kansipaperille, joka syötetään lisävarusteena saatavasta Asiakirjan lisäysyksikkö N1:stä, ei voi tulostaa.
10.
Paina [Sulje].
