Osat ja niiden toiminnot

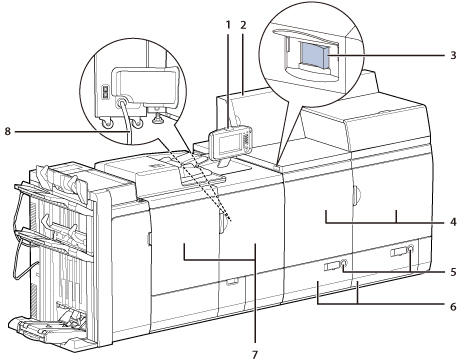

1.

Käyttöpaneeli sisältää painikkeet, kosketusnäytön ja merkkivalot laitteen käyttämiseksi.

2.

Antaa virran painoyksikölle ja kiinnitysasemalle.

3.

Kytke virta painamalla kytkin asentoon "I". (Katso "Päävirta ja Tehonsäästöpainike.")

4.

Avaa nämä kannet kun poistat paperitukoksen painoyksikön sisältä. (Katso "Paperitukosten poistaminen.")

5.

Paina avataksesi paperisäiliön kun sinun on lisättävä paperia tai tarkistettava paperitukos.
Paperimäärän ilmaisimen avulla voit tarkistaa paperisäiliössä jäljelläolevan paperin määrän.

6.

Kumpaankin paperisäiliöön mahtuu 1 000 arkkia paperia (80 g/m2).

7.

Avaa nämä ovet kun poistat paperitukoksen kiinnitysyksikön sisältä. (Katso "Paperitukosten poistaminen.")

8.

Pääyksikön ja lisävarusteena saatavan Kaksipuolinen värikuvanlukija K1:n virtajohto.

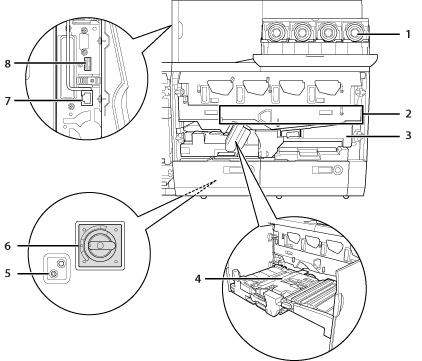

1.

Avaa kansi kun vaihdat värikasetin. (Katso "Poistaminen Hukkavärisäiliö.")

2.

Siirtää värin paperiin.

3.

Siirtää paperisäiliön syöttämän paperin kiinnitysasemaan värinlisäyksen kautta. Siirtää myös paperin kiinnitysyksiköstä kun 2-puolisen sivun 2. puolen kopiointi/tulostus on asetettu. Vedä tämä yksikkö ulos kun poistat paperitukoksen sen sisältä. (Katso "Paperitukosten poistaminen.")

4.

Korjaa paperin vinouden tai irtoamisen sivureunoista.

5.

Sijaitsee virtalähteen takana. Tarkista erotuskytkin säännöllisin väliajoin painamalla tätä painiketta.

6.

Sijaitsee virtalähteen takana. Tunnistaa ylijännitteen ja jännitevuodot.

7.

Sijaitsee painoyksikön vasemmassa yläosassa. Tämä portti tukee 1000/100/10 BASE-T -liitäntää. Käytä tätä porttia kun liität laitteen verkkoon (imagePRESS Server).

8.

Sijaitsee painoyksikön vasemmassa yläosassa. Tätä liitäntää ei normaalisti käytetä, sillä se on huoltoedustajia varten.

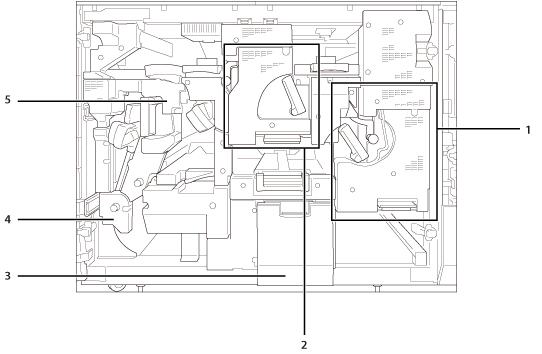

1.

Kiinnittää paperille siirretyn väriaineen. Vedä pääkiinnitysyksikkö ulos poistaaksesi yksikön sisällä olevan paperitukoksen. (Katso "Paperitukosten poistaminen.")

2.

Jotkut paperityypit vaativat kulun lisäkiinnitysyksikön kautta pääkiinnitysyksikön jälkeen värin kiinnittymisen varmistamiseksi. Vedä lisäkiinnitysyksikkö ulos poistaaksesi yksikön sisällä olevan paperitukoksen. (Katso "Paperitukosten poistaminen.")

3.

Vedä tämä taso ulos kun vaihdat hukkavärisäiliön. (Katso "Poistaminen Hukkavärisäiliö.")

4.

Kääntää paperin ja palauttaa sen painoyksikköön kun suoritetaan 2-puolista tulostusta. Tämä yksikkö myös kääntää paperin tulostetun puolen ylös- tai alaspäin riippuen Tekstipuoli ylös/Tekstipuoli alas -asetuksista.
Vedä toimitus/kääntöyksikkö ulos kun poistat yksikön sisällä olevan paperitukoksen.

5.

Korjaa kuumuuden aiheuttaman paperin kihartumisen. Vedä tämä yksikkö ulos kun poistat paperitukoksen sen sisältä.

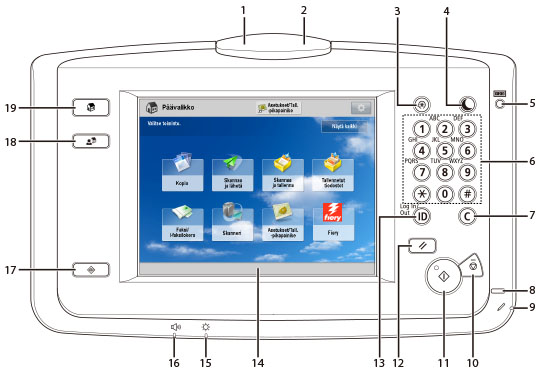

1.

Vilkkuu vihreänä, kun laite on toiminnassa, ja palaa jatkuvasti vihreänä, kun muistiin on tallennettu vastaanotettua dataa.

2.

Vilkkuu tai palaa vihreänä kun laitteessa on häiriö. Kun merkkivalo vilkkuu, seuraa kosketusnäyttöön tulevia ohjeita. Kun merkkivalo palaa jatkuvasti punaisena, ota yhteys paikalliseen valtuutettuun Canon-jälleenmyyjään.

3.

Paina määrittääksesi asetukset/tallennuksen.

4.

Aseta tai peruuta Tehonsäästötila/Lepotila painamalla tätä. Syttyy kun laite siirtyy Tehonsäästötilaan/Lepotilaan. Lisätietoja Automaattisesta lepotilasta, katso "Päävirta ja Tehonsäästöpainike." Lisätietoja tilasta joka aktivoituu kun painiketta on painettu, katso "Tehonsäästöpainikkeen painamisen jälkeen aktivoituvien toimintojen vaihtaminen."

5.

Paina tätä, kun haluat nähdä kopioiden ja tulosteiden kokonaismäärän kosketusnäytöllä.

6.

Numeroiden syöttämiseen.

7.

Poista syöttämäsi arvot tai merkit painamalla tätä.

8.

Palaa kun päävirta on kytketty.

9.

Käytä muokkauskynää kosketusnäytöllä, esimerkiksi kun syötät merkkejä. Jos muokkauskynä katoaa, ota yhteys paikalliseen valtuutettuun Canon-jälleenmyyjään. Älä käytä muokkauskynän sijasta mitään teräväkärkista esinettä, kuten lyijykynää tai kuulakärkikynää.

10.

Paina pysäyttääksesi käynnissä olevan työn, kuten skannauksen tai kopioinnin.

11.

Paina käynnistääksesi toiminnon.

12.

Paina kun haluat palauttaa laitteen vakioasetukset.

13.

Jos kirjautumispalvelu, kuten Osastotunnusten hallinta, on asetettu, kirjaudu sisään/ulos painamalla tätä.

14.

Tässä näkyy kunkin toiminnon asetusnäyttö. Kahdeksan toimintopainiketta näkyy oletuksena.

15.

Säädä kosketusnäytön kirkkautta tällä kiekolla.

16.

Paina avataksesi Merkkiäänet-ikkunan

17.

Paina, kun haluat tarkistaa töiden tilan tai peruuttaa tulostustöitä. Tätä painamalla voit myös tarkistaa laitteen tilan, kuten jäljelläolevan paperimäärän.

18.

Paina kun haet Pikavalikkoon tallennettuja suosikkitoimintoja. Mikäli käytät autentikointia, voidaan avata kunkin käyttäjän oma Pikavalikko. (Katso "Pikavalikko.")

19.

Paina, kun haluat avata Päävalikon, esimerkiksi kun haluat vaihtaa toimintoja.
