Kuvan paikan säätäminen

Voit säätää kuvan paikan nopeasti käyttämällä ohjearkkia. Lisäksi jos tulostettu kuva on väärässä kohdassa luovutetulla paperilla tulostuksen tai kopioinnin jälkeen, voit säätää kuvan paikan vahvistamalla testisivut ja määrittämällä asetusten arvot yksittäisille säätöasetuksille.

Kuvan paikan säätäminen ohjearkin avulla

Säädä kuvan paikka käyttämällä ohjearkkia. Seuraavat säädöt voidaan tehdä käyttämällä ohjearkkia. (Katso "Kuvan paikan säätäminen ohjearkin avulla.")

Kuvan kohdistuksen korjaus

Kuvan vääristymän korjaus (vinoneliö)

Kuvan vääristymän korjaus (trapetsoidi)

Zoomaussuhteen säätö

Vasemman reunan kohdistuksen säätö

Etureunan kohdistuksen säätö

Yksittäisen kuvan paikka-asetuksen säätäminen testisivun avulla

Kun tulostettu kuva etupuolella ei ole kohdistunut taustapuolen kuvan mukaisesti eteen/taakse -suunnassa:

Suorita Taustapuolen etureunan kohdistuksen automaattinen korjaus. (Katso "Taustapuolen kuvan etureunan kohdistuksen automaattinen korjaus.")

HUOMAUTUS
Et voi muuttaa sellaisen paperin kuvan kohdistusta, jota parhaillaan käytetään kopiointi/tulostustöihin. Ensimmäisen ja toisen puolen kuvien paikat voivat vastata toisiaan, jos säädät kuvan paikan alla esitetyssä järjestyksessä. Korjaa kuvan kohdistusvirhe → säädä vinouden korjauksen tasoa → korjaa vääristymä (vinoneliö) → korjaa vääristymä (trapetsoidi) → säädä zoomaussuhde → säädä vasemman reunan kohdistus → säädä etureunan kohdistus. Kun säädät kuvan paikkaa pitkällä arkilla, käytä pitkien arkkien testisivua (long_sheet_test_chart_01.pdf). (Lisätietoja on kohdassa "Adjustment/Maintenance Guide for Long Sheets".)

HUOMAUTUS

Et voi muuttaa sellaisen paperin kuvan kohdistusta, jota parhaillaan käytetään kopiointi/tulostustöihin.

Ensimmäisen ja toisen puolen kuvien paikat voivat vastata toisiaan, jos säädät kuvan paikan alla esitetyssä järjestyksessä.
Korjaa kuvan kohdistusvirhe → säädä vinouden korjauksen tasoa → korjaa vääristymä (vinoneliö) → korjaa vääristymä (trapetsoidi) → säädä zoomaussuhde → säädä vasemman reunan kohdistus → säädä etureunan kohdistus.

Kun säädät kuvan paikkaa pitkällä arkilla, käytä pitkien arkkien testisivua (long_sheet_test_chart_01.pdf). (Lisätietoja on kohdassa "Adjustment/Maintenance Guide for Long Sheets".)

Testisivu

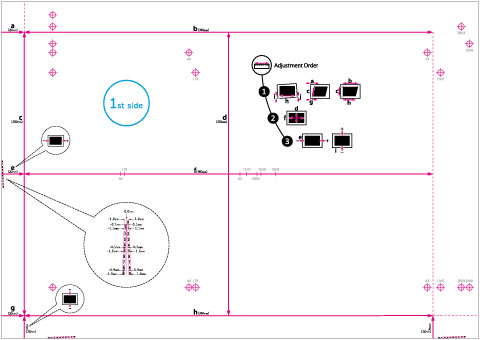

Alla kerrotaan testisivusta jota käytetään kuvan paikan säätämiseen. Seuraava näyttää testisivun, joka on tulostettu A3 paperille.

(Puoli, jolle on tulostettu "1st side" on etupuoli. Taustapuolelle ei ole tulostettu mitään.)

HUOMAUTUS
Testisivua, jolle tulostit vinoneliökorjauksen, voidaan käyttää myös trapetsoidikorjaukseen, zoomaussuhteen säätöön, vasemman reunan kohdistukseen ja etureunan kohdistukseen. Jos säädät kuvan paikkaa korjataksesi kuvan kohdistusvirheen → säädät vinouden korjauksen tasoa → korjaat vinoneliövirheen → korjaat trapetsoidivirheen → säädät zoomaussuhdetta → säädät vasemman reunan kohdistusta → säädät etureunan kohdistusta, sinun on tulostettava testisivu kun teet alla esitetyn korjauksen. Ennan kuin aloitat kuvan kohdistusvirheen korjauksen. Ennen kuin aloitat kuvan vinoneliövirheen korjauksen.

HUOMAUTUS

Testisivua, jolle tulostit vinoneliökorjauksen, voidaan käyttää myös trapetsoidikorjaukseen, zoomaussuhteen säätöön, vasemman reunan kohdistukseen ja etureunan kohdistukseen. Jos säädät kuvan paikkaa korjataksesi kuvan kohdistusvirheen → säädät vinouden korjauksen tasoa → korjaat vinoneliövirheen → korjaat trapetsoidivirheen → säädät zoomaussuhdetta → säädät vasemman reunan kohdistusta → säädät etureunan kohdistusta, sinun on tulostettava testisivu kun teet alla esitetyn korjauksen.

Ennan kuin aloitat kuvan kohdistusvirheen korjauksen.

Ennen kuin aloitat kuvan vinoneliövirheen korjauksen.

Merkit Kuvan kohdistuksen korjaukseen, Vinoneliökorjaukseen ja Trapetsoidikorjaukseen

Merkkejä 'i' ja 'j' käytetään Kuvan kohdistuksen korjaukseen, 'a' ja 'g' merkkejä käytetään Vinoneliökorjaukseen, ja 'b' ja 'h' merkkejä käytetään Trapetsoidikorjaukseen.

Jos tulostettu kuva on kohdistunut väärin, voit säätää kuvan paikkaa määrittämällä Kuvan kohdistuksen korjauksen. Kuvan paikkaa korjataan sen jälkeen kun olet mitannut ja syöttänyt 'i' ja 'j' merkkien pituudet.

Jos tulostettu kuva on vääristynyt kuten vinoneliö, voit säätää kuvan kulmaa määrittämällä Kuvan vinoneliökorjauksen. Kuvan kulmaa korjataan automaattisesti sen jälkeen kun olet mitannut ja syöttänyt 'a' ja 'g' merkkien pituudet.

Jos tulostettu kuva on vääristynyt kuten trapetsi, voit säätää kuvan kulmaa määrittämällä Kuvan trapetsoidikorjauksen. Kuvan kulmaa korjataan sen jälkeen kun olet mitannut ja syöttänyt 'b' ja 'h' merkkien pituudet.

Tallennusmerkit zoomaussuhteen säätämistä varten

Tulostusalueen zoomaussuhde näytetään testisivulla merkeillä 'f' ja 'd'. Kun asetus on oikein, 'f'-merkin pituus on 360 mm ja 'd'-merkin pituus on 250 mm.

HUOMAUTUS
Jos tulostat testisivun paperille, joka on pienempää kuin 270 mm x 380 mm, et pysty mittaamaan 'f'-merkin:n ja 'd'-merkin pituutta, sillä koko kuvaa ei voi tulostaa paperille. Jos näin käy, laske suurennus/pienennysprosentti vertaamalla mitattua 'f/2' ja 'd/2' -pituutta oletusarvoihin (f/2: 180 mm, d/2: 125 mm). Säädä zoomaussuhde käyttämällä laskemaasi prosenttia. (Katso "Kuvan zoomaussuhteen säätö.") Esimerkki testisivusta, jossa ei ole kuvaa

HUOMAUTUS

Jos tulostat testisivun paperille, joka on pienempää kuin 270 mm x 380 mm, et pysty mittaamaan 'f'-merkin:n ja 'd'-merkin pituutta, sillä koko kuvaa ei voi tulostaa paperille. Jos näin käy, laske suurennus/pienennysprosentti vertaamalla mitattua 'f/2' ja 'd/2' -pituutta oletusarvoihin (f/2: 180 mm, d/2: 125 mm). Säädä zoomaussuhde käyttämällä laskemaasi prosenttia. (Katso "Kuvan zoomaussuhteen säätö.")

Esimerkki testisivusta, jossa ei ole kuvaa

Vasemman reunan ja Etureunan tallennusmerkit

Jos kuva tulostetulla paperilla siirtyy oikeasta paikasta vasemmalle tai oikealle syöttösuunnasta, voit säätää paikkaa mittaamalla 'i':n pituuden ja syöttämällä arvon.

Jos kuva tulostetulla paperilla siirtyy oikeasta paikasta taakse tai eteenpäin syöttösuunnasta, voit säätää paikkaa mittaamalla 'e':n pituuden ja syöttämällä arvon.
