Kuvan kohdistuksen korjaus
Jos tulostettu kuva on vinossa, voit ehkä korjata virheen tarkistamalla 'i':n reunukset, mikä tarkoittaa etäisyyttä paperin vasemmasta reunasta tulostusalueeseen, ja 'j':hin.
1.
Paina
.
.2.
Paina [Yleisasetukset] → [Paperiasetukset] → [Paperityypin hallinta-asetukset].
3.
Valitse listasta paperityyppi jota haluat muokata → paina [Tiedot/ Muokkaa].
4.
Paina [Muuta] kohtaan <Säädä kuvan paikka>.
5.
Paina [Älä käytä skanneria].
6.
Paina [Aseta tiedot] → [Korj. kuvan kohd.virhe].
Jos haluat syöttää testisivun arvot, jotka olet mitannut manuaalisesti:
Paina [Testituloste].
Syötä tehtävien testisivujen määrä → paina [Seuraava].
|
HUOMAUTUS
|
|
Jos kuvan paikka vaihtelee suuresti, korjauksen tarkkuus paranee tulostamalla useita testisivuja ja käyttämällä mitatun pituuden keskiarvoa.
|
Valitse paperilähde joka sisältää muokatun paperikoon → paina [Aloita tulostus].
Testisivu tulostuu.
Mittaa 'i' ja 'j' -merkkien pituudet testisivulla.

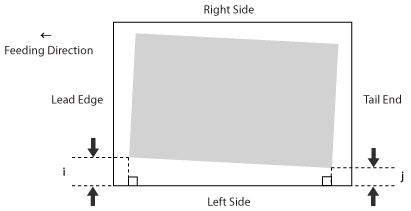

Merkki 'i' tulostetaan vasempaan etureunaan ja merkki 'j' tulostetaan vasempaan takareunaan syöttösuunnassa.
Esimerkki: 'i' = 21,0 mm, ja 'j' = 20,5 mm
Mittaa 'i' ja 'j' -merkkien pituudet oikein, kuten alla.
|
Oikein
|
Väärin
|
 |
 |
Palaa <Korjaa kuvan kohdistusvirhettä> -ikkunaan → syötä mitattu pituus kohdasta [i] ja [j] sekä etu- että taustapuolelta.
Laite säätää automaattisesti tulostusalueen ja paperin samansuuntaiseksi käyttämällä seuraavia kahta arvoa ja "h = 360.0".
|
[i]:
|
Syötä merkin 'i' mitattu pituus testisivulla.
|
|
[j]:
|
Syötä merkin 'j' mitattu pituus testisivulla.
|
Esimerkissä on syötettävä 21,0 kohtaan 'i' ja 20,5 kohtaan 'j'.
Ero 'i':n ja 'j':n välillä (0,5 mm) korjataan.
Paina [OK].
Tulosta uusi testisivu ja tarkista kuvan paikka tarvittaessa. Toista tarvittaessa ylläolevat vaiheet.
Jos korjaat paikkaa käyttämällä tulostettuja kuvia:
Tarkista kuvan paikka tulostetulla paperilla.
Esimerkki: 'h' = 300,0 mm, 'i' = 19,0 mm ja 'j' = 18,0 mm
Mittaa seuraava pituus luovutetulta paperilta ja syötä mitattu arvo.
Laite säätää automaattisesti tulostusalueen ja paperin samansuuntaiseksi käyttämällä seuraavia kolmea numeroarvoa.
|
[h]:
|
Syötä tulostusalueen vasemman sivun pituus.
|
|
[i]:
|
Syötä mitattu pituus tulostusalueen vasemmasta etureunasta paperin vasempaan reunaan.
|
|
[j]:
|
Syötä mitattu pituus tulostusalueen vasemmasta takareunasta paperin vasempaan reunaan.
|
Esimerkissä on syötettävä 300.0 kohtaan [h], 19.0 kohtaan [i] ja 18.0 kohtaan [j].
Ero 'i':n ja 'j':n välillä (1,0 mm) korjataan.
Paina [OK].
Tulosta uusi testisivu ja tarkista kuvan paikka tarvittaessa. Toista tarvittaessa ylläolevat vaiheet.
7.
Paina [OK] → [OK].
|
HUOMAUTUS
|
|
Palauta kokonaisarvo painamalla [Palauta alku- asetukset].
Jos tallennusmerkit on tulostettu luovutetulle paperille, tulostettu alue on yhtä suuri kuin tallennusmerkkien sisäpuolinen alue.
|
