Ładowanie papieru do Szuflada boczna POD Lite-C1 (opcjonalne)

Po podłączeniu Szuflada boczna POD Lite-C1 do urządzenia, użytkownik otrzymuje jedno dodatkowe źródło papieru dla zadań drukowania.
Umiejscowienie Szuflada boczna POD Lite-C1 ukazano na poniższej ilustracji.
Szuflada boczna POD Lite-C1 może pomieścić do 3500 arkuszy papieru (80 g/m2).
WAŻNE
Gdy urządzenie znajduje się w trybie Uśpienia (wygaszony jest ekran dotykowy i świeci się tylko kontrolka ), wówczas może nie być możliwe otwarcie szuflady. W takim przypadku najpierw należy nacisnąć na , aby przywrócić pracę urządzenia, a następnie wcisnąć klawisz otwierający szufladę.
Jeżeli wystąpi konieczność uniesienia podnośnika (na przykład, jeżeli użytkownik upuści jakikolwiek przedmiot wewnątrz szuflady), nie należy unosić podnośnika na wysokość większą, niż 50mm, licząc po przekątnej, gdyż może to skutkować uszkodzeniem, lub zniszczeniem urządzenia.
UWAGA
Szuflada boczna POD Lite-C1 jest urządzeniem opcjonalnym.
Aby uzyskać więcej informacji na temat papieru, który może być ładowany, patrz „Dopuszczalne materiały papiernicze.”
Ładowanie papieru do Szuflada boczna POD Lite-C1
Zmiana formatu papieru dla Szuflada boczna POD Lite-C1

Ładowanie papieru do Szuflada boczna POD Lite-C1

Jeśli użytkownik wybierze boczną szufladę i nie będzie w niej papieru lub kiedy w szufladzie tej papier skończy się w trakcie drukowania, wówczas na ekranie dotykowym pojawi się komunikat podpowiadający konieczność załadowania papieru.
Aby do bocznej szuflady włożyć papier, należy wykonać działania, które przedstawione zostały w tym dziale.
PRZESTROGA
Operując papierem należy uważać, aby nie skaleczyć dłoni o jego krawędzie.
WAŻNE
Jeśli papier skończył się i drukowanie zostało zatrzymane w trakcie drukowania z wykorzystaniem funkcji Zszywanie, wówczas nie należy wyjmować wyprowadzonych arkuszy, które nie zostały jeszcze zszyte. (Po usunięciu zablokowanego papieru drukowanie i zszywanie zostaną wznowione).
UWAGA
Jeżeli w trakcie drukowania pojawi się komunikat podpowiadający o konieczności załadowania papieru, wtedy pozostałe strony zostaną automatycznie wydrukowane po włożeniu właściwego papieru. W przypadku wybrania innego źródła papieru, pozostałe strony zostaną wydrukowane po wciśnięciu klawisza [OK].
1.
Otworzyć szufladę na papier.

1. Nacisnąć na przycisk otwierania.
2. Otworzyć szufladę na papier.
Wewnętrzny mechanizm podnoszenia automatycznie obniży się do położenia ładowania papieru.
2.
Przygotuj papier do załadowania.
Otwórz opakowanie z papierem i wyjmij z niego stos papieru.
UWAGA
Aby zawsze otrzymywać wydruki o bardzo wysokiej jakości, zaleca się stosowanie papieru rekomendowanego przez firmę Canon.
Bezpośrednio przed włożeniem papieru należy kilka razy przekartkować arkusze i wyrównać krawędzie co ułatwi ich podawanie.
3.
Dosunąć stos papieru do lewej ścianki szuflady.
4.
Delikatnie wsuń szufladę, do momentu kiedy wskoczy na swoje miejsce.
Wewnętrzny mechanizm podnoszenia uniesie się i od tego momentu boczna szuflada będzie gotowa do podawania papieru.
PRZESTROGA
Zamykając szufladę należy uważać, aby nie przyciąć nią palców.
WAŻNE
W poniższych sytuacjach, wyreguluj płytki zmiany formatu, aby dopasować je do formatu ładowanego papieru. (Patrz „Zmiana formatu papieru dla Szuflada boczna POD Lite-C1.”)
Pierwsze ładowanie papieru do szuflady.
Jeżeli ładujesz papier, jego krawędzie mogą się wywinąć w szufladzie lub pozostawiona może być szczelina pomiędzy krawędzią papieru i płytkami zmiany formatu ponieważ format aktualnie ładowanego papieru nie odpowiada formatowi, dla którego ustawiono płytki
Nie należy obchodzić się z tylną krawędzią płytki ustalającej w sposób siłowy, ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić.
Nie należy ładować następujących rodzajów oryginałów do Szuflada boczna POD Lite-C1. Niezastosowanie się do tego zalecenia może powodować blokowanie się arkuszy.
Mocno pozwijanego lub pomarszczonego papieru
Bardzo cienkiego papieru
Papier, który został zadrukowany za pomocą drukarki termicznej
Druga strona papieru, który został zadrukowany za pomocą drukarki termicznej
Przed włożeniem do szuflady należy wyprostować zwinięty papier.
Nie należy wkładać do Szuflada boczna POD Lite-C1 papieru, który jest już zadrukowany ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić.
Zabrania się umieszczania papieru lub czegokolwiek innego na pustym obszarze szuflady obok stosu papieru, ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić.
W środku Szuflada boczna POD Lite-C1 znajduje się dmuchawa. Do otworu dmuchawy nie należy wkładać spinaczy ani innych przedmiotów.
Jeżeli załadujesz papier do Szuflada boczna POD Lite-C1 w środowisku o niskiej wilgotności, może to doprowadzić do zablokowania się papieru. W przypadku zablokowania się papieru należy wykonywać instrukcje pojawiające się na ekranie dotykowym, które dotyczyć będą wyjmowania zablokowanych arkuszy. Dodatkowo trzeba się upewnić, czy włożony papier nie jest zawinięty. (Patrz „Szuflada boczna POD Lite-C1 (opcjonalna).”) Przed włożeniem wywinięty papier należy rozprostować.
Jeśli włożony papier przekroczy dopuszczalny limit (), lub szuflada na papier nie zostanie do końca wsunięta do modułu, nie będzie można wykonywać kopii ani drukować.
Upewnić się, czy wysokość stosu papieru nie wykracza poza znak granicznego załadowania ().
Należy zawsze sprawdzić, czy szuflada znajduje się w odpowiednim miejscu.
UWAGA
Podczas wkładania papieru do szuflady należy się upewnić, czy ustawienie formatu papieru w szufladzie odpowiada formatowi wkładanego papieru.
Załadować papier poniżej rolek elementu ustalającego pozycję w tylnej części.
Stos papieru należy ładować etapami, dodając jednorazowo po około 550 arkuszy papieru. Jeżeli do bocznej szuflady będzie można włożyć więcej papieru, wtedy mechanizm podnoszenia obniży się.
Wkładając papier upewnić się, że wysokość stosu papieru nie przekracza 20 mm. Jeżeli wysokość stosu papieru przekracza 20 mm, krawędzie arkuszy papieru mogą się pozwijać lub pomarszczyć, co da w rezultacie słabą jakość druku.
Aby uzyskać więcej informacji na temat ładowania papieru z zakładkami do źródła papieru, patrz „Ładowanie papieru z zakładkami.”
Aby uzyskać więcej informacji na temat ładowania folii przezroczystych/czystych/półprzezroczystych „Ładowanie folii przezroczystych/czystych/półprzezroczystych.”
Jeżeli na opakowaniu papieru znajdują się informacje odnośnie strony przeznaczonej do drukowania, należy stosować się do tych zaleceń.
Wydruki wykonywane są na tej powierzchni, która w szufladzie skierowana jest do góry.
Jeżeli pojawią się problemy, na przykład zła jakość druku lub blokowanie się arkuszy, należy odwrócić stos papieru i ponownie go załadować. Jednakże nie wolno odwracać papieru z teksturą oraz papieru powlekanego jednostronnie. Zmienić na nowy papier.
Szczegółowe informacje na temat ustawienia papieru, na którym nadrukowane są już logo oraz znaki firmowe, patrz „Związek pomiędzy zorientowaniem oryginału a zorientowaniem papieru.”.
Zawinąć pozostały papier w oryginalne opakowanie i przechowywać go w suchym miejscu, z dala od bezpośredniego światła słonecznego.
Jeśli wyczerpie się papier i drukowanie zostanie wstrzymane, należy włożyć następny stos papieru. Po włożeniu nowego stosu papieru, drukowanie zostanie wznowione.

Zmiana formatu papieru dla Szuflada boczna POD Lite-C1

Dział ten wyjaśnia w jaki sposób zmieniać format papieru w Szuflada boczna POD Lite-C1.
1.
Zarejestruj żądany format papieru dla Szuflada boczna POD Lite-C1 w [Ustawienia Papieru] w [Właściwości] (Ustawienia/rejestrowanie).
W celu uzyskania instrukcji odnośnie zapisywania formatu papieru dla Szuflada boczna POD Lite-C1, patrz „Rejestrowanie formatu papieru oraz jego rodzaju dla danego źródła papieru.”
2.
Otworzyć szufladę na papier.
1. Nacisnąć na przycisk otwierania.
2. Otworzyć szufladę na papier.
Wewnętrzny mechanizm podnoszenia automatycznie obniży się do położenia ładowania papieru.
UWAGA
Nawet po naciśnięciu przycisku otwierającego, otwarcie zasobnika papieru może zając trochę czasu.
3.

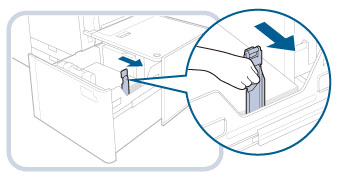

Przesunąć tylną płytkę trzymającą papier w taki sposób, aby nie dotykała papieru, który ma być ustawiony.

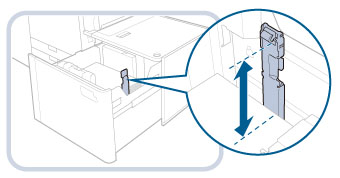

Tylna płytka trzymająca papier może zostać przesunięta zgodnie z załączoną ilustracją.
4.
Wyjmij z szuflady wszystkie arkusze papieru.
5.
Ścisnąć dźwignię zgodnie z ilustracją. Bez zwalniania dźwigni, przesunąć wewnętrzną i zewnętrzną płytkę zmiany formatu w taki sposób, aby nie dotykała papieru.
6.
Załadować stos odpowiedniego papieru o wysokości około 10mm.
PRZESTROGA
Wkładając papier należy uważać, aby nie skaleczyć dłoni o jego krawędzie.
WAŻNE
Aby załadować papier o formacie większym niż A4, należy najpierw zamknąć szufladę, w celu uniesienia wewnętrznego podnośnika, otworzyć szufladę i załadować papier. Jeżeli papier większego formatu niż A4 zostanie włożony, gdy wewnętrzny mechanizm podnoszenia będzie opuszczony, papier może nie być podawany prawidłowo, co może powodować jego blokowanie się.
W pustej części szuflady bocznej nie wolno układać papieru ani żadnych innych przedmiotów. Może to skutkować uszkodzeniem urządzenia.
7.
Wyrównać zewnętrzną i wewnętrzną płytkę zmiany formatu zgodnie ze stosowanym formatem papieru.
8.

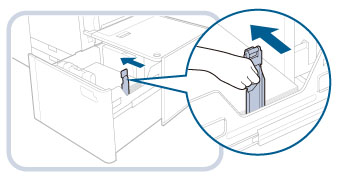

Przesunąć tylną płytkę trzymającą papier w taki sposób, aby została ona ułożona zgodnie z żądanym formatem papieru (patrz ilustracja poniżej).
WAŻNE
Jeżeli element ustalający tylnej krawędzi nie jest prawidłowo wyrównany, może dojść do zablokowania papieru, może być pogorszona jakość obrazu lub wnętrze urządzenia może ulec zabrudzeniu. Należy się upewnić, że papier jest wkładany przy prawidłowym wyrównaniu elementu ustalającego tylnej krawędzi ze znacznikami formatu papieru znajdującymi się u góry i u podstawy szuflady bocznej.
9.
Załadować pozostały papier do szuflady papieru.
UWAGA
Wkładając papier upewnić się, że wysokość stosu papieru nie przekracza 20 mm. Jeżeli wysokość stosu papieru przekracza 20 mm, krawędzie arkuszy papieru mogą się pozwijać lub pomarszczyć, co da w rezultacie słabą jakość druku.
10.
Delikatnie wsuń szufladę, do momentu kiedy wskoczy na swoje miejsce.
Wewnętrzny mechanizm podnoszenia uniesie się i od tego momentu boczna szuflada będzie gotowa do rozpoczęcia drukowania.
11.
Zmienić format papieru na arkuszu nośników i wsunąć go do płytki nośnika.
1. Wysunąć arkusz nośników z płytki.
2. Nakleić etykietę z formatem papieru, celem dopasowania nowego formatu papieru do arkusza nośnika.
3. Wsunąć arkusz nośników do płytki.
PRZESTROGA
Wsuwając szufladę do oryginalnego położenia należy uważać, aby nie przyciąć palców, grozi to ich zranieniem.
WAŻNE
Nie należy obchodzić się z tylną krawędzią płytki ustalającej w sposób siłowy, ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić.
Wyreguluj wymiar zewnętrzny i wewnętrzny płytki zmiany oraz wymiar tylnej płytki prawidłowo, aby uniknąć blokowania papieru, brudzenia wydruków lub zabrudzenia wnętrza maszyny.
Pofałdowany papier należy rozprostować przed załadowaniem do szuflady.
Jeśli włożony papier przekroczy dopuszczalny limit (), lub szuflada na papier nie zostanie do końca wsunięta do urządzenia, nie będzie można wykonywać kopii ani drukować.
Upewnić się, czy wysokość stosu papieru nie wykracza poza znak granicznego załadowania ().
Należy zawsze sprawdzić, czy szuflada znajduje się w odpowiednim miejscu.
Zabrania się umieszczania papieru lub czegokolwiek innego na pustym obszarze szuflady, ponieważ może to prowadzić do usterek w pracy urządzenia lub je uszkodzić.
UWAGA
Jeżeli na opakowaniu papieru znajduje się informacja wskazująca, którą stroną należy wkładać papier do kopiarki, należy stosować się do tych instrukcji.
Wydruki wykonywane są na tej powierzchni, która w Szuflada boczna POD Lite-C1 skierowana jest do góry.
Gdy pojawią się problemy z jakością wydruków lub blokowaniem się arkuszy, należy odwrócić papier i ponownie włożyć go do szuflady. Jednakże papier z teksturą, papier powlekany jednostronnie i papier zadrukowany nie może być odwracany. Zmienić na nowy papier.
Wkładając papier upewnić się, że wysokość stosu papieru nie przekracza 20 mm. Jeżeli wysokość stosu papieru przekracza 20 mm, krawędzie arkuszy papieru mogą się pozwijać lub pomarszczyć, co da w rezultacie słabą jakość druku.
25KE-0JY
