Переплетчик

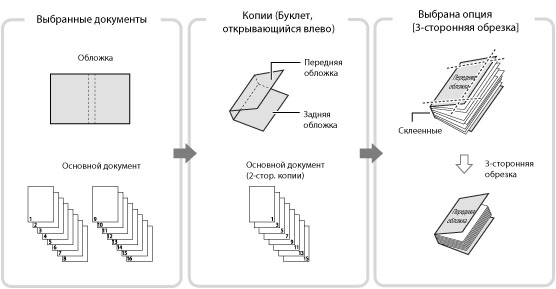

Этот режим позволяет копировать односторонние или двусторонние оригиналы таким образом, чтобы копии/распечатки можно было склеить для получения буклета
Сведения о дополнительно приобретаемых модулях, которые требуются для использования этой функции, см. в разделе "Дополнительно приобретаемая продукция, необходимая для каждой из функций".
Ниже приведены форматы бумаги, рекомендуемой для обложки и основного документа при работе в режиме Переплетчик.
|
Формат конечной обработки
|
Формат основного документа
|
Формат обложки
|
|
COM
(178 мм x 229 мм) |
LTR
(216 мм x 279 мм) |
11" x 17"
(279 мм x 432 мм) |
|
B5
(182 мм x 257 мм) |
A4
(210 мм x 297 мм) |
A3
(297 мм x 420 мм) |
|
A4
(210 мм x 297 мм) |
226 х 310 мм
|
SRA3
(320 x 450 мм) |
|
LTR
(216 мм x 279 мм) |
9" x 12"
(229 x 305 мм) |
13" x 19"
(330 x 482 мм) |
В приведенной ниже таблице указан допустимый формат конечной обработки в соответствии с настройкой обрезки.
|
Настройка обрезки
|
Х (по горизонтали)
|
Y (по вертикали)
|
|
|
Не обрезать
|
182,0–216,0 мм
|
257,0–297,0 мм
|
|
|
Указать по формату конечной обработки
|
Обрезка
по вертикали |
138,0–216,0 мм
|
257,0–297,0 мм
|
|
3-сторонняя обрезка
|
138,0–216,0 мм
|
203,0–297,0 мм
|
|
|
Указать по ширине обрезки
|
Обрезка
по вертикали |
6,5–49,5 мм
|
-
|
|
3-сторонняя обрезка
|
6,5–49,5 мм
|
6,5–39,5 мм
|
|
Количество листов, которые разрешается переплетать, изменяется в зависимости от типа бумаги, используемой для основного документа. При использовании количества листов больше указанного ниже задание отменяется. Это число зависит от используемой бумаги.
|
Бумага
|
Макс. количество
листов |
Мин. количество
листов |
|
60 г/м2 – 63 г/м2
|
200
|
30
|
|
64 г/м2 – 79 г/м2
|
200
|
10
|
|
80 г/м2 – 105 г/м2
|
150
|
10
|
|
106 г/м2 – 163 г/м2
|
10 (в качестве вставок листа)
|
|
Плотность бумаги, допустимая для обложки, различается в зависимости от источника бумаги. Используйте бумагу, указанную в приведенной ниже таблице.
|
Источник бумаги
|
Плотность бумаги
|
|
Основной аппарат
|
90 г/м2 – 300 г/м2
|
|
Устройство вставки документов N1
|
90 г/м2 – 300 г/м2
|
В приведенной ниже таблице показаны пользовательские форматы бумаги, которые можно задавать для основного документа и обложки. Если Вы задаете значение, находящееся за пределами диапазона настройки, то на экране появится сообщение с запросом ввода соответствующего значения.
Основной документ
|
Настройка обрезки
|
Х (по горизонтали)
|
Y (по вертикали)
|
|
|
Не обрезать
|
Ширина формата конечной обработки
(182,0–216,0 мм) |
Ширина формата конечной обработки
(257,0–297,0 мм) |
|
|
Указать по формату конечной обработки
|
Обрезка
по вертикали |
Ширина формата
конечной обработки + 6,5–49,5 мм (182,0–228,6 мм) |
Ширина формата конечной обработки
(257,0–297,0 мм) |
|
Указать по ширине обрезки
|
|||
|
Указать по формату конечной обработки
|
3-сторонняя
обрезка |
Ширина формата
конечной обработки + 6,5–49,5 мм (182,0–228,6 мм) |
Ширина формата
конечной обработки + 13,0–79,5 мм (257,0–320,0 мм) |
|
Указать по ширине обрезки
|
|||
Лист обложки
|
Настройка обрезки
|
Х (по горизонтали)
|
Y (по вертикали)
|
|
|
Не обрезать
|
От 364,0 мм до двойного
размера основного документа + 30,5 мм (364,0–462,5 мм) |
Ширина формата конечной обработки
(257,0–297,0 мм) |
|
|
Указать по формату
конечной обработки |
Обрезка
по вертикали |
От 364,0 мм до двойного
размера основного документа + 30,5 мм (364,0–487,7 мм) |
Ширина формата конечной обработки
(257,0–297,0 мм) |
|
Указать по ширине обрезки
|
|||
|
Указать по формату
конечной обработки |
3-сторонняя
обрезка |
От 364,0 мм до двойного
размера основного документа + 30,5 мм (364,0–487,7 мм) |
Ширина формата
конечной обработки + 13,0–79,0 мм (257,0–330,2 мм) |
|
Указать по ширине обрезки
|
|||
|
ВАЖНО
|
|
Режим Переплетчик можно задать только в том случае, если подсоединен модуль Переплетчик E1.
Если толщина переплетаемого буклета в режиме Переплетчик превышает 25 мм, то может произойти замятие бумаги.
Убедитесь, что тип бумаги задан правильно. При копировании на материалы специальных типов, например на плотную бумагу, не забудьте правильно указать тип бумаги, особенно при использовании плотной бумаги. Если тип бумаги установлен неверно, то это может отрицательно сказаться на качестве копий. Более того, блок термозакрепления может запачкаться, и потребуется вмешательство технической службы, также может замяться бумага.
Перед использованием режима Переплетчик рекомендуем проверить степень скрученности используемого типа бумаги. Необходимо распечатать основной документ и обложку с выводом на финишер или укладчик и убедиться, что уровень скручивания находится в указанных ниже пределах.
 *1 Высота скручивания: Менее +10 мм
*2 Высота скручивания: Менее -10 мм
*3 Длина скручивания: Более 50 мм
Если используется тип бумаги, который легко скручивается, и при этом не соблюдается предельное значение, указанное для режима Переплетчик, могут возникнуть следующие проблемы:
Конечный формат вывода отличается от заданного.
Происходит замятие бумаги.
Возникает ошибка.
Ухудшается качество переплета. (Например, клей не наносится надлежащим образом, и листы отделяются.)
|
|
ПРИМЕЧАНИЕ
|
|
Предел укладки для дополнительно приобретаемого модуля Переплетчик E1 составляет 1000 листов, или 127 мм по высоте стопки бумаги. Если стопка бумаги превышает предел, копирование временно останавливается. Для возобновления копирования уберите выведенную бумагу из укладчика.
Склеивание возможно по прошествии около 440 секунд с момента включения внутреннего нагревательного элемента дополнительно приобретаемого модуля Переплетчик E1.
|
1.
Нажмите клавиши
→ [Копия].
→ [Копия].
2.
Нажмите клавиши [Параметры] → [Переплетчик].
/b_copy_032_02_c_C.jpg)
3.
Выберите бумагу для обложки и основного документа.
/b_copy_032_02_d_C.jpg)
Нажмите клавишу [Изменить] для пункта <Выбор бумаги> → выберите бумагу, которую требуется использовать, → нажмите клавишу [OK].
|
ВАЖНО
|
|
При использовании для основного документа бумаги плотностью 80 г/м2 – 105 г/м2 и выводе более 150 листов буклет невозможно создать из-за его толщины. В этом случае может возникнуть замятие бумаги. Уменьшите количество страниц основного документа.
Убедитесь, что тип бумаги задан правильно. При неверно заданном типе бумаги задание может быть отменено.
Не забудьте правильно задать формат конечной обработки. Если формат бумаги соответствует хотя бы одному из приведенных ниже условий, то может произойти замятие бумаги.
Обрезка: ширина обрезки края обложки составляет более 50 мм.
Без обрезки: длина формата конечной обработки превышает ширину укладчика (около 297 мм) или глубина формата конечной обработки превышает высоту укладчика (около 221 мм).
|
4.
Задайте формат конечной обработки.
/b_copy_032_02_e_C.jpg)
Если обрезать край буклета не требуется, выберите вариант [Не обрезать].
Если край буклета требуется обрезать путем указания формата конечной обработки, нажмите клавишу [Указ. по ф-ту кон. обработки] → выберите вариант [Обрезка по вертикали] или [3-сторонняя обрезка], затем введите требуемый формат конечной обработки → нажмите клавишу [OK].
Если край буклета требуется обрезать путем указания ширины обрезки, нажмите клавишу [Указать по ши- рине обрезки] → выберите вариант [Обрезка по вертикали] или [3-сторонняя обрезка], затем введите требуемую ширину обрезки → нажмите клавишу [OK].
|
ПРИМЕЧАНИЕ
|
|
Если требуется зарегистрировать и править настроенный формат конечной обработки, нажмите клавишу [За- рег.].
|
5.
Укажите параметры копирования в режиме Переплетчик.
/b_copy_032_02_f_C.jpg)
Добавить форзацы:
нажмите клавишу [Доб. форзац].
Выберите параметры копирования в пунктах [Передний форзац] и [Задний форзац] → нажмите клавишу [OK].
Если копировать на форзац не требуется, нажмите клавишу [Оставить пустыми].
Если бумага для форзаца подается из модуля Устройство вставки документов N1, выберите вариант [Оставить пустыми].
Чтобы задать бумагу для форзаца, нажмите клавишу [Изменить] в пункте <Выбор бумаги> → выберите источник бумаги → нажмите клавишу [OK].
|
ВАЖНО
|
|
Для форзаца необходимо выбирать бумагу того же формата, что и для основного документа.
Если бумага с печатью, которая будет использоваться для форзаца, загружается в устройство вставки документов, бумагу следует загружать лицевой стороной вверх.
Если установлен Прошивочный финишер AN2, используйте приведенную ниже бумагу.
Основной документ: 60–300 г/м2
Форзац: плотность более высокая, чем для основного документа, и не менее 64–300 г/м2
|
Вставка листов:
нажмите клавишу [Вставка листов].
Выберите тип вставки листов → нажмите клавишу [Добавить].
Задайте подробные параметры для вставки листов → нажмите клавишу [OK].
Чтобы выбрать бумагу для вставных листов, нажмите клавишу [Изменить] в пункте <Выбор бумаги> → выберите источник бумаги → нажмите клавишу [OK].
|
ВАЖНО
|
|
Если для переднего форзаца, заднего форзаца или вставных листов выбрать другой формат бумаги, форматы для остальных функций автоматически заменяются новым форматом бумаги. Однако если изменить источник бумаги для функции на источник с тем же форматом бумаги, параметры для других функций не изменяются.
Перед тем как подавать бумагу из модуля Устройство вставки документов N1, загрузите бумагу в Устройство вставки документов N1 и укажите формат бумаги.
Для того чтобы бумага подавалась из модуля Устройство вставки документов N1, выберите вариант [Устройство вст.листов 1] или [Устройство вст.листов 2]. Если для текущего задания бумага подается из модуля Устройство вставки документов N1, нажмите клавишу [Изменить бу- магу д. вст.1] или [Изменить бу- магу д. вст.2], чтобы выбрать бумагу для вставки листов.
|
|
ПРИМЕЧАНИЕ
|
|
Можно вставлять всего до 100 вставных листов.
|
Нажмите клавишу [OK].
Выбор формата при конечной обработке
Нажмите клавишу [Тип открытия] → выберите формат при конечной обработке → нажмите клавишу [OK].
|
[Откр. налево]:
|
Создается буклет, открывающийся влево.
|
|
[Откр.направо]:
|
Создается буклет, открывающийся вправо.
|
|
ВАЖНО
|
||||
|
Чтобы установить бумагу для обложки в дополнительно приобретаемый модуль Устройство вставки документов N1, загрузите бумагу как показано на рисунке ниже.
* Направление подачи в устройство вставки листов
Указания по загрузке бумаги в Устройство вставки документов N1 см. в разделе "Загрузка бумаги в модуль Устройство вставки документов N1 (приобретается дополнительно)".
|
6.
Нажмите клавишу [Настройка] → выберите позицию для настройки.
Если подробные параметры задавать не требуется, переходите к шагу 7.
Настройка положения изображения для основного документа:
Нажмите клавишу [Поз. изобр. осн. стр.].
Клавишей [-] или [+] сдвиньте изображение для основного документа по вертикали → [OK].
|
ПРИМЕЧАНИЕ
|
||||
|
Если ввести значение, отличное от 0, можно переключаться на положительную или отрицательную величину настройки, нажимая клавишу [±].
|
Нажмите клавишу [Закрыть].
Настройка угла обрезки:
Нажмите клавишу [Угол обрезки].
Настройте угол обрезки с помощью клавиши [-] или [+] → [OK].
|
ПРИМЕЧАНИЕ
|
||||
|
Если ввести значение, отличное от 0, можно переключаться на положительную или отрицательную величину настройки, нажимая клавишу [±].
|
Нажмите клавишу [Закрыть].
Настройка положения изображения на обложке:
Нажмите клавишу [Позиц.изобр. на обложке].
Клавишей [-] или [+] сдвиньте изображение на обложке по вертикали → [OK].
|
ПРИМЕЧАНИЕ
|
||||
|
Если ввести значение, отличное от 0, можно переключаться на положительную или отрицательную величину настройки, нажимая клавишу [±].
|
Нажмите клавишу [Закрыть].
Настройка позиции обрезки:
Нажмите клавишу [Позиция обрезки].
Переместите позицию обрезки с помощью клавиши [-] или [+] → [OK].
|
ПРИМЕЧАНИЕ
|
||||
|
Если ввести значение, отличное от 0, можно переключаться на положительную или отрицательную величину настройки, нажимая клавишу [±].
Если величина обрезки составляет от 6,0 до 50,0 мм, могут быть применены все настройки.
|
Нажмите клавишу [Закрыть].
Подстройка формата конечной обработки:
Нажмите клавишу [Точная настр. ф-та кон. обр.].
Клавишей [-] или [+] уменьшите разницу между форматом конечной обработки и положением обрезки, выполняемой аппаратом, → [OK].
|
ПРИМЕЧАНИЕ
|
||||
|
Если ввести значение, отличное от 0, можно переключаться на положительную или отрицательную величину настройки, нажимая клавишу [±].
|
Нажмите клавишу [Закрыть].
7.
Нажмите клавишу [Далее].
8.
Укажите параметры сканирования для обложки и основного документа → нажмите клавишу [Далее].
/b_copy_032_02_i_C.jpg)
Нажмите клавишу [Ф-т для скан.].
Если ширина оригинала находится в диапазоне 457,3–487,7 мм, нажмите клавишу [Длинный оригинал].
Если оригинал двусторонний, нажмите клавишу [2-стор. оригинал] → выберите тип двустороннего оригинала → нажмите клавишу [OK].
Ниже приведены сведения по каждой позиции.
|
[Тип книги]:
|
лицевая и обратная стороны оригинала имеют одинаковую ориентацию верх-низ.
|
|
[Тип календаря]:
|
лицевая и обратная стороны оригинала имеют противоположную ориентацию верх-низ.
|
|
ПРИМЕЧАНИЕ
|
|
Если бумага для обложки подается из модуля Устройство вставки документов N1, указать параметры сканирования для обложки невозможно.
|
9.
Выберите стороны документа, на которые производится копирование, → нажмите клавишу [OK].
Выберите для передней обложки вариант [Печать] или [Оставить пустыми].
Выберите для основного документа вариант [Печать на лиц. стороне] или [Печать на обеих стор.].
|
ПРИМЕЧАНИЕ
|
|
На бумаге для обложки, подаваемую из дополнительно приобретаемого модуля Устройство вставки документов N1, печать не выполняется.
|
10.
Нажмите клавишу [Закрыть].
